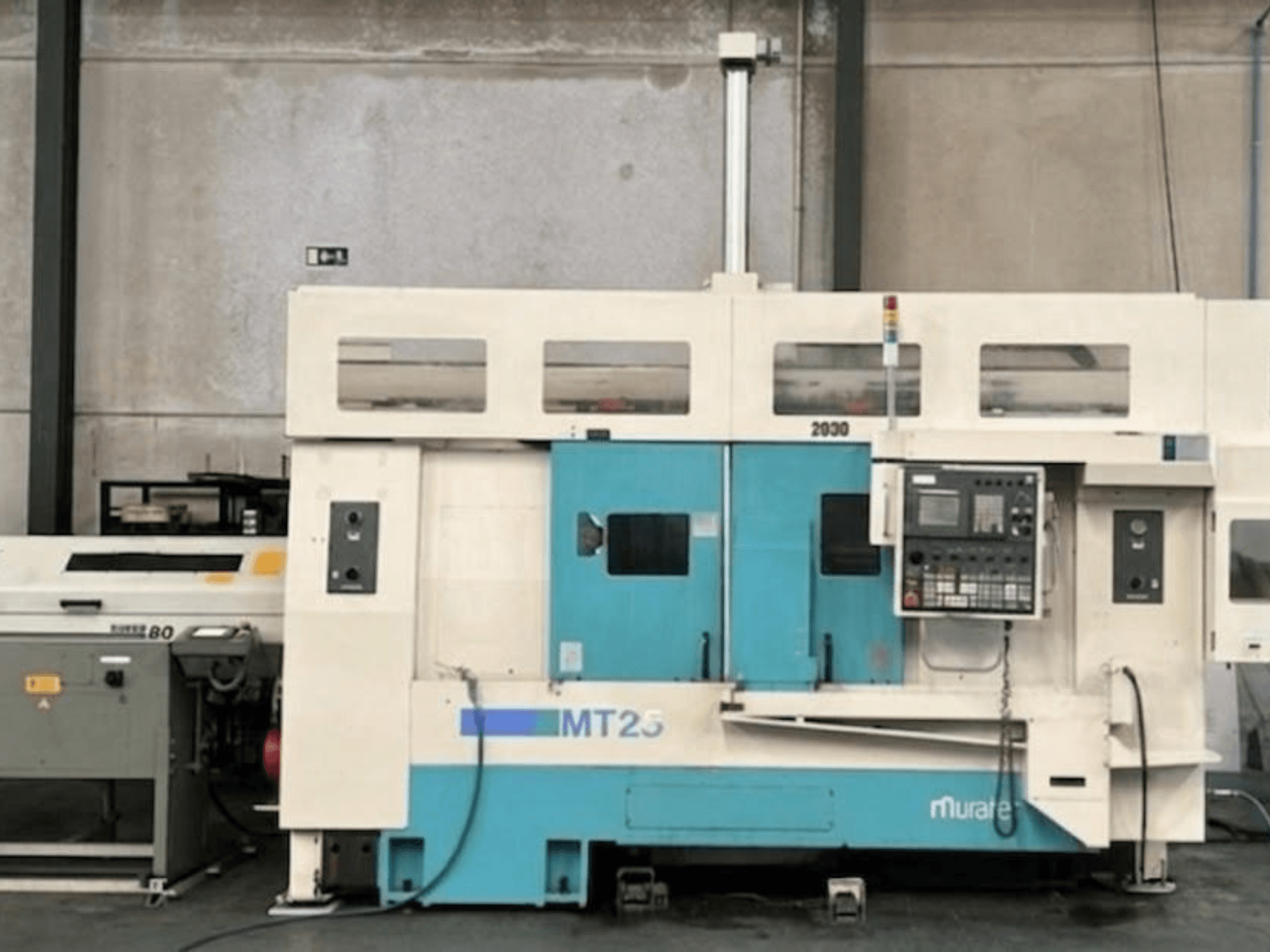

Muratec - MT 25 MYES-TUR-MUR-2001-00002

• Konfigurācija: divi vārpstas / divi revolvergalviņas / divas Y-ass (9 vadāmās ass)

• Vadības bloks: Fanuc CNC (motori, servodzinēji, elektronika)

• Stāvoklis: Pašlaik ekspluatācijā; tūlītēja piegāde

• Pārvietojumi:

  • X1: 230 mm

  • X2: 230 mm

  • Z1: 250 mm

  • Z2: 700 mm

  • Y: 100 mm (±50 mm)

  • Z3 (papildu vārpsta): 750 mm

• Jauda un darba telpa:

  • Maksimālais apstrādes diametrs: 370 mm

  • Maksimālais apstrādes garums: 920 mm

  • Stieņa jauda: 67 mm

  • Ātrgaitas pārvietošanās (X/Z): 20 / 25 m/min

• Vārpstas (divas identiskas):

  • Vārpstas uzgalis: A2-6

  • Griezes moments: 420 N·m

  • Detalju pārvietošana: Automātiska pārvietošana starp vārpstām ar griezes momenta kontroli

• Revolveri un instrumentu iespējas:

  • Revolveri: 2 (abi ar Y-asi un C-asi)

  • Stacijas: 15 uz katru revolvergalvu (visas ar piedziņu)

  • Darbīgo instrumentu ātrums: 3000 apgr./min

  • Dzinēja jauda: 4 kW

  • Indeksēšanas laiks: 0,2 s

• Konstrukcija un funkcijas:

  • Vadotnes: Cietās kastes vadotnes (prizmatiskas) visās asīs

  • Tīrīšana: Automātiska gaisa/dzesēšanas šķidruma strūkla palīgspindeles tīrīšanai

  • Uzraudzība: slodzes kontroles sistēma un instrumentu nodiluma monitors

Papildu aprīkojums

• Portāla iekraušanas iekārta: Ātrdarbīgs 3-asu portāla robots, 8 kg celtspēja (automātiska iekraušana/izkraušana)

• Stieņu padevējs: 1,5 m CNC stieņu padevējs

• Detalju uztvērējs: Automātisks šarnīra mehānisms mazām gatavām detaļām

• Detalju konveijers: integrēta konveijera lenta gatavām detaļām

• Paraugu ņemšanas nodalījums: atsevišķa zona procesa laikā veicamajai pārbaudei

• Skaidu konveijers: aizmugurē izvadāms šarnīra tipa skaidu konveijers

• Detaļu nostiprināšana: 2 × Kitagawa 250 mm hidrauliskie patroni

• Iekļautie instrumenti: pilns statisko turētāju (OD/ID) un rotējošo turētāju (aksiālo/radiālo) komplekts
