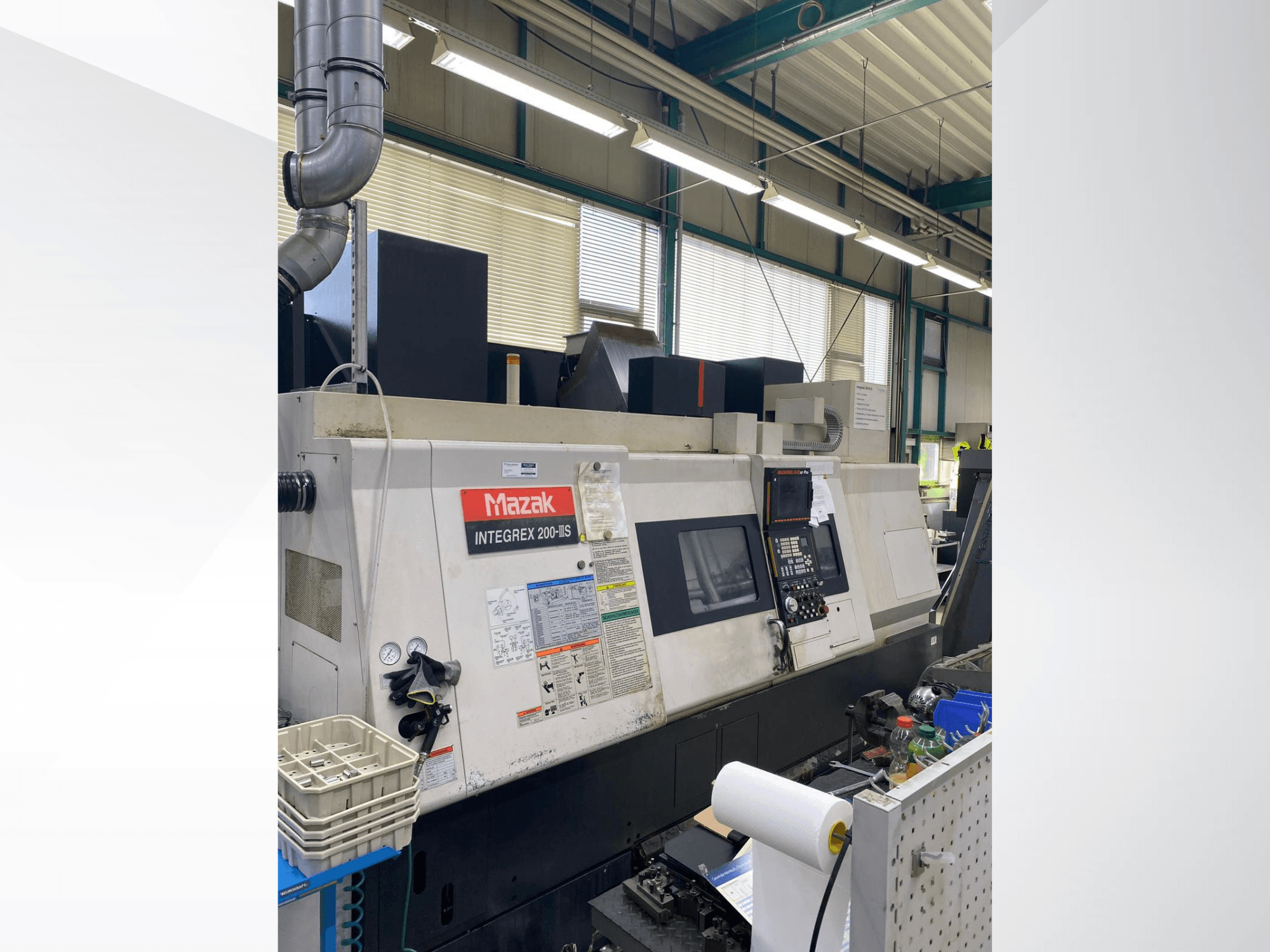

Mazak - INTEGREX 200 III SDE-TUR-MAZ-2004-00002

- Maks. virpošanas diametrs: 660 mm

- Maks. virpošanas diametrs: 660 mm

- Maks. virpošanas diametrs virs slīdnes: 500–660 mm

- Maks. stieņa apstrādes diametrs: 51 mm

- Maks. detaļas svars (ieskaitot patronu) – detaļa patronā: 100 kg

- Maks. detaļas svars (ieskaitot patronu) – vārpstas detaļai: 150 kg

- Galvenā vārpstas apgriezienu diapazons (bezpakāpju regulēšana): 35–5 000 apgr./min

- Galvenā vārpstas piedziņas jauda (30 min. nominālā jauda / 100 % nepārtraukta darbība): 22 kW / 15 kW

- Galvenā vārpstas maksimālais griezes moments: 349 Nm

- Galvenā vārpstas uzgalis: A2-6"

- Galvenā vārpstas caurums: diametrs 76 mm

- Galvenā vārpstas patronas diametrs: 210 mm

- Galvenā vārpsta indeksēšana (C-ass): 0,0001°

- Otrā vārpsta piedziņas jauda (30 min. nominālā jauda / 100 % nepārtraukta darbība): 18,5 kW / 15 kW

- Otrā vārpsta apgriezienu diapazons: 35–5000 apgr./min.

- Otrā vārpsta, maksimālais griezes moments: 326 Nm

- Otrā vārpsta indeksēšana (C-ass): 0,0001°

- Otrā vārpstas patronas diametrs: 210 mm

- Instrumentu revolvera konstrukcija: Viena vārpsta revolveris stacionāriem vai piedziņas instrumentiem

- Dzinamo instrumentu (IPM motors) piedziņas jauda (20 % ED): 15 kW

- Dzinamo instrumentu maksimālais griezes moments: 120 Nm

- Dzinamo instrumentu apgriezienu diapazons: 15–12 000 apgr./min

- Instrumentu konuss: MAZAK KM 63 ātrās nomaiņas sistēma (stacionāriem instrumentiem)

- Instrumentu magazīna: cilindrveida

- Instrumentu magazīna ietilpība: 80 vietas (aprīkots stacionāriem un piedziņas instrumentiem)

- Instrumenta svars: maks. 10 kg

- Instrumenta diametrs: maks. 90 mm

- Instrumenta diametrs (ar brīvām blakus esošām vietām): maks. 125 mm

- Instrumenta garums: maks. 300 mm

- Instrumentu maiņas laiks (no viena instrumenta uz otru, 1. posms): apm. 1,3 s

- Pārvietojums pa Y asi: +/- 80 mm

- W ass pārvietojums: 1050 mm

- B ass pagrieziena diapazons: no -30° līdz +195°

- Ātrgaitas pārvietošanās ātrums X-asī: 38 m/min

- Ātrgaitas pārvietošanās ātrums Y-asī: 26 m/min

- Ātrgaitas pārvietošanās ātrums pa Z asi: 38 m/min

- Ātrgaitas pārvietošanās ātrums W-ass: 30 m/min

- C-ass ātrgaitas pārvietošanās ātrums: 400 apgr./min

- Pārvietošanas diapazons X-asī: 0–8 000 mm/min

- Padeves diapazons Z-asī: 0–8 000 mm/min

- Piespiedes diapazons Y-asī: 0–8 000 mm/min

- Dzesēšanas šķidruma tvertnes tilpums: 220 L

- Sūkņa caurplūdes ātrums: apm. 20 l/min

- Sūkņa spiediens: apm. 5 bar

- Sūkņa jauda: 635 W

- Pieslēgtā jauda: 61,4 kVA

- Darba spriegums: 400 V / 50 Hz

- Pneimatiskais spiediens: 5 bar, 500 l/min

- Kopējais darbības laiks: 3 520 stundas (reģistrēts 2026. gada 4. maijā)

- Automātiskā procesa ilgums: 1 581 stunda

- Automātiskās griešanas laiks: 1 267 stundas

- Tīrais griešanas laiks: 905 stundas

- Darbības laiks: 615 stundas

- Standarta piederumi / papildu aprīkojums:

- B-ass (pozicionēšanas ass ar precizitāti 0,0001°)

- C-ass (0,0001°)

- Y-ass

- Vārpstas orientācija uz otrā vārpsta

- Galvenā un otrā vārpsta sinhronizācija

- Hidrauliskais 3-žokļu patronas diametrs 210 mm, tips KITAGAWA B-208, ieskaitot 1 mīksto žokļu komplektu (galvenais vārpsts)

- Hidrauliskais 3-žokļu patronas diametrs 210 mm, tips KITAGAWA B-208, ieskaitot 1 mīksto žokļu komplektu (otrais vārpsts)

- Divkāršs pedālis galvenā un otrā vārpsta skavu atvēršanai/aizvēršanai

- Informācija par patronas stāvokli (atvērta/aizvērta) galvenajam un otrajam vārpstam

- Gaisa izpūšanas ierīce uz patronas (otrajam vārpstam)

- Instrumentu nostiprinātājs (Tool Eye)

- Priekšējo durvju bloķēšanas mehānisms

- Pilnīga dzesēšanas šķidruma sistēma

- Dzesēšanas šķidruma un skaidu aizsardzība, pateicoties pilnībā noslēgtai darba zonai

- Darba zonas apgaismojums

- Šķembu konveijera sistēma (redzama Mayfran ConSep vienība)
