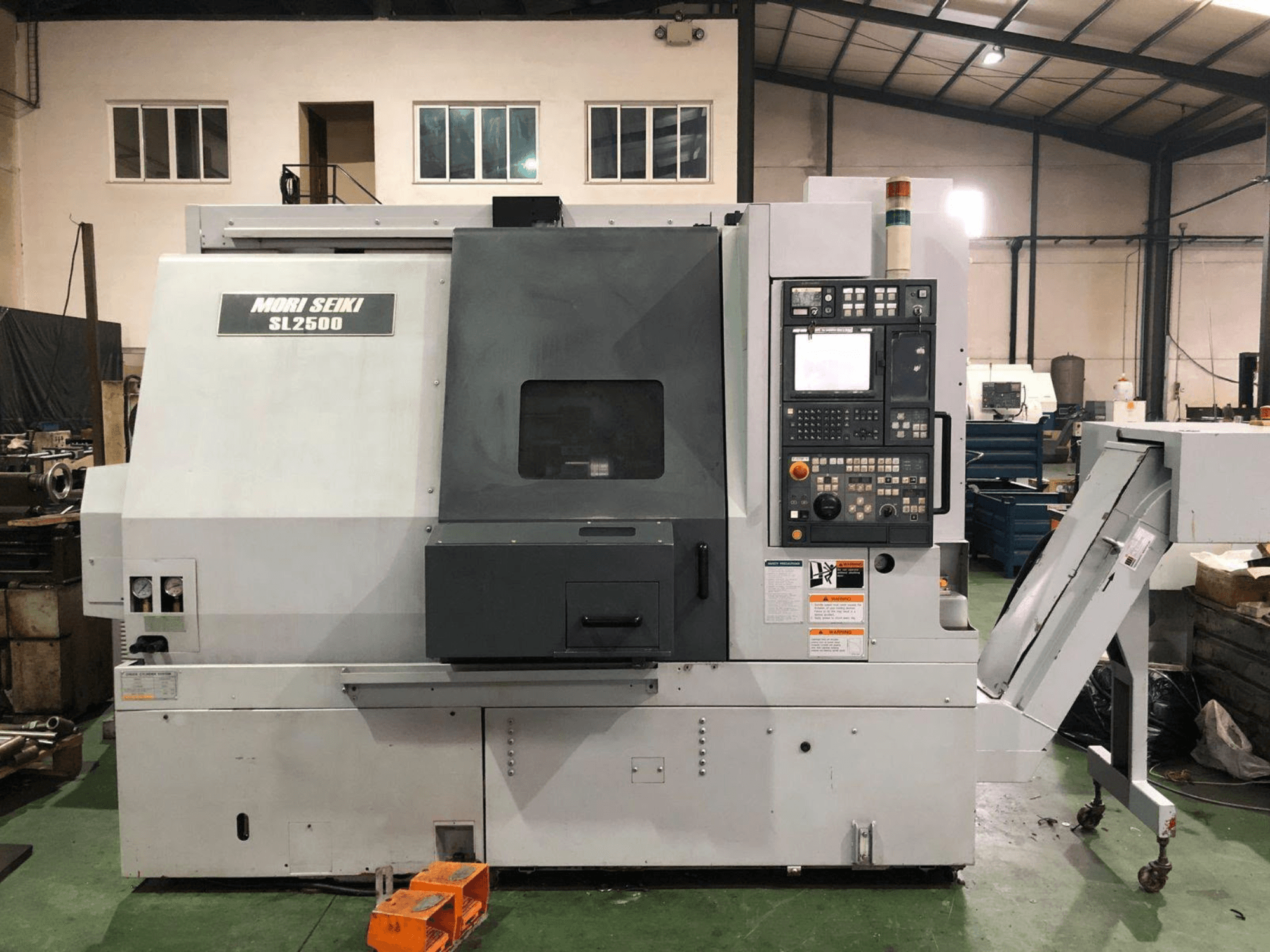

DMG Mori Seiki - SL 2500 YES-TUR-DMG-2005-00001

• Jauda un darba laukums:

  • Maks. apgrieziena diametrs: 755 mm

  • Maks. apstrādes diametrs: 390 mm

  • Maks. apstrādes garums: 655 mm

  • Stieņa diametrs: 75 mm

  • Ātrgaitas pārvietošanās: 18 m/min (X) / 24 m/min (Z)

  • Vadīšanas sliedes: Kastveida sliedes visās asīs

• Galvenais vārpstas un priekšgala bloks:

  • Vārpstas griezes moments: 640 Nm

  • Vārpstas uzgalis: A2-8

  • Pats: 250 mm Kitagawa B-210 (metriskais)

  • Dzesēšana: Daikin vārpstas eļļas dzesētājs

• Revolveris un motorizētie instrumenti:

  • 12 pozīciju revolvergalviņa (visas pozīcijas ar motorizētu piedziņu)

  • Revolvera indeksēšanas laiks: 0,2 s

  • Darbīgo instrumentu ātrums: 4 000 apgr./min

  • Piedziņoto instrumentu motors: 5,5 kW

  • Instrumentu sistēma: Sandvik Capto ātrās nomaiņas instrumentu sistēma (vērtība 22 000–24 000 eiro)

• Pakaļgalis un asis:

  • Asu konfigurācija: 4 asis (X, Z, Y, C)

  • Pakaļgalis: programmējams hidraulisks pakaļgalis

  • Pakaļgalvas konuss: MT5 Morse konuss

• Vadība, programmatūra un mērīšana:

  • 3D grafiskā simulācija, izmantojot patentētu CAM programmatūru

  • Cikla laika pārbaude

  • Automātiska slodzes kontrole un instrumentu nodiluma uzraudzība

  • Instrumentu mērīšana: Automātiskais Renishaw instrumentu iestatīšanas manipulators

  • Savienojamība: USB, PCMCIA, RS-232

Papildu aprīkojums

• Stieņu padeves sistēmas interfeiss (mašīna sagatavota)

• Saskarnes Autoblok hidrauliskajam atbalstam (gatavs uzstādīšanai)

• Automātiskais detaļu uztvērējs

• Šarnīra tipa sānu skaidu konveijers

• Plašs statisko un motorizēto instrumentu turētāju klāsts

• Divkāršais pedālis (galvenā patronas un aizmugurējā vārpstas darbībai)

• Elektriskais transformators

• Pilnīga dokumentācija: detaļu saraksts, elektroshēmas, programmēšanas un ekspluatācijas rokasgrāmatas
