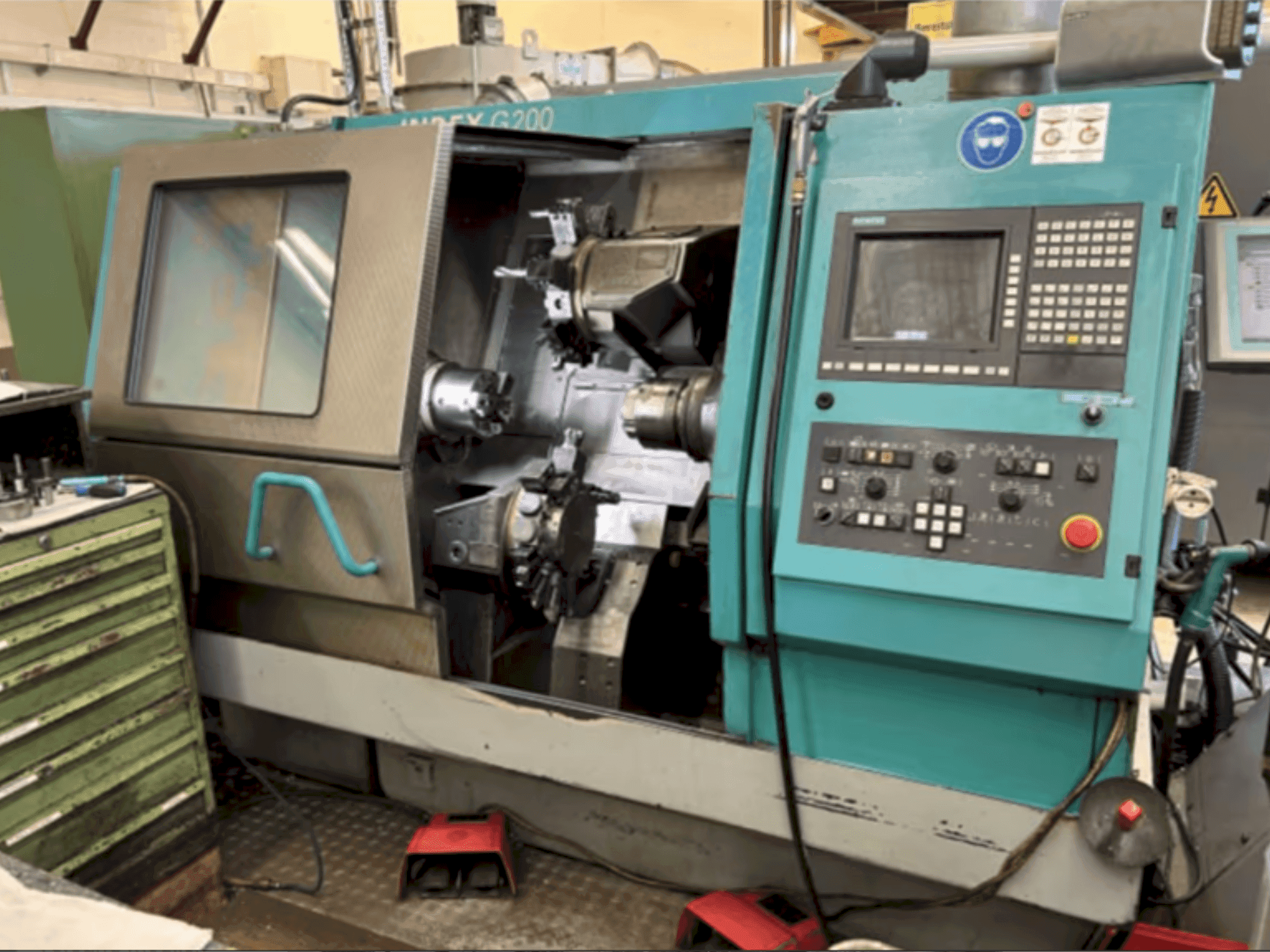

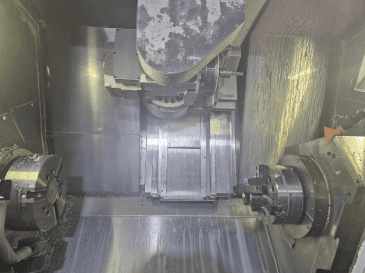

Index - G200 CDE-TUR-IND-2000-00003

Papildu aprīkojums

• Sinhronā ierīce pretvērpstuves apstrādei

• Instrumentu turētājs 3 sinhronajai vārpstai (aizmugurējās daļas apstrādei)

• Papildu frēzēšanas vārpsta

• Vītņu frēzēšanas un daudzstūru virpošanas ierīce

• Instrumentu mainītājs bez satvērēja (6 instrumenti, HKS-50 B, KM40)

• Apstrādājamo detaļu apstrāde WHU100

• ar c-asi

• bez piedziņas instrumentiem

Mašīnas priekšrocības

Tehniskās mašīnas priekšrocības

• Nepieciešamā platība (bez materiāla vadotnes): 3580 x 3108 mm

• Vadības bloks: izšķirtspēja: 001 mm (ievade/izvade/korekcija)

• Plašs kustību diapazons ar vairāku asu konfigurāciju

• Augsta precizitāte ar 0. 001 mm izšķirtspēju ciparu vadībā.

• Daudzpusīgas paplašināšanas pakāpes un papildu aprīkojums uzlabotai funkcionalitātei

Papildu informācija

Pārvietošanās Krusta slaids 1 (augšā) - XYZB asis: X ass: Slaida ceļš 155 mm, padeves spēks 5000 N, ātrgaitas pārvietošanās 20 m/min, izšķirtspēja 0,0005 mm Y ass: Slaida gājiens 120 mm, padeves spēks 10000 N, ātrdarbīga pārvietošanās 7,5 m/min, izšķirtspēja 0,0005 mm Z-ass: B ass (rotējošā): slīdņa ceļš 590 mm, padeves spēks 5000 N, ātrā novirze 30 m/min, izšķirtspēja 0,001 mm: (ar fiksāciju), izšķirtspēja 0,001° (ar fiksāciju), pārslēgšanās laiks 180°: 1 s. Sliede 2 (apakšējā) - XZ asis: 360° rotācijas diapazons, leņķa soļi 5° (ar fiksāciju), izšķirtspēja 0,001° (ar fiksāciju), pārslēgšanās laiks 180°: 1 s: X ass: Slaida gājiens 105 mm, padeves spēks 5000 N, ātrgaitas pārvietošanās 20 m/min, izšķirtspēja 0,0005 mm Z ass: Slaida ceļš 307 mm, padeves spēks 5000 N, ātrā novirze 30 m/min, izšķirtspēja 0,001 mm Turretes Turretes labā puse: X ass: Sliežu ceļš 120 mm Z-ass: Slaida ceļš: 400 mm Atstatums starp aizmugurējās daļas centru: 400 mm Spiediena spēks (maks:) 5500 N Piedziņa: Piedziņa (max: Hidrauliskā vai elektriskā piedziņa Enerģijas padeve: 1: 400 V, 50/60 Hz Pieslēgtā slodze: 20-45 kVA Strāvas patēriņš: 35-80 A Hidrauliskā sistēma: Pievades ātrums: 1,5 m/s. Hidrauliskā jauda: 0,5 l/s: Sistēmas spiediens: 18 l/min Sistēmas spiediens: 90 bāri Uzpildes tilpums: 70 litri Dzesēšanas smērvielu sistēma: 1: Sūkņa jauda (pārslēdzama): 1: 20 l/min pie 18 bāriem / 50 l/min pie 3 bāriem / 60 l/min pie 5-7 bāriem Uzpildes daudzums: 20 l/min pie 18 bāriem / 50 l/min pie 3 bāriem / 60 l/min pie 5-7 bāriem: Aptuveni 230 litri Šķembu transportieris: Sliede: ar eņģēm vai skrāpi Gabalu turētājs: Galvenā vārpsta: DB5 iekšējais stiprinājums / D140 ārējais stiprinājums, pēc izvēles ar īsu konusu Pretvārpsta: D140 ārējais stiprinājums (iespīlēšanai un iespīlēšanai ar skavu pieļaujama tikai stiepes iespīlēšana) 1. vārpstas dati (galvenā/kontravārpsta): Vārpstas klīrenss (aptveres iespīlēšana): Varianti: 30 mm / 42 mm / 60 mm / 65 mm Vārpstas Ø priekšējā gultnī: (ar 30 mm klīrensu) / 85 mm (42 mm) / 100 mm (60+65 mm) Ātrums (maks.): 75 mm (ar 30 mm klīrensu) / 85 mm (42 mm) / 100 mm (60+65 mm) 7500 apgr./min (30 mm) / 6300 apgr./min (42 mm) / 5000 apgr./min (60 mm) Vārpstas priekšgals: ISO 702/1 (4 vai 5 izmērs) Šķeldas diametrs (apstrādājamās detaļas Ø): 110-130 mm (30 mm) / 140-160 mm (42 mm) / 165 mm (60 mm) Griezes moments (Md max 100%): (Md max 100%): 33-62 Nm (30 mm) / 35-95 Nm (42 mm) Jauda (P max 100%): 7-13 kW (30 mm) / 7,5-20 kW (42 mm)
