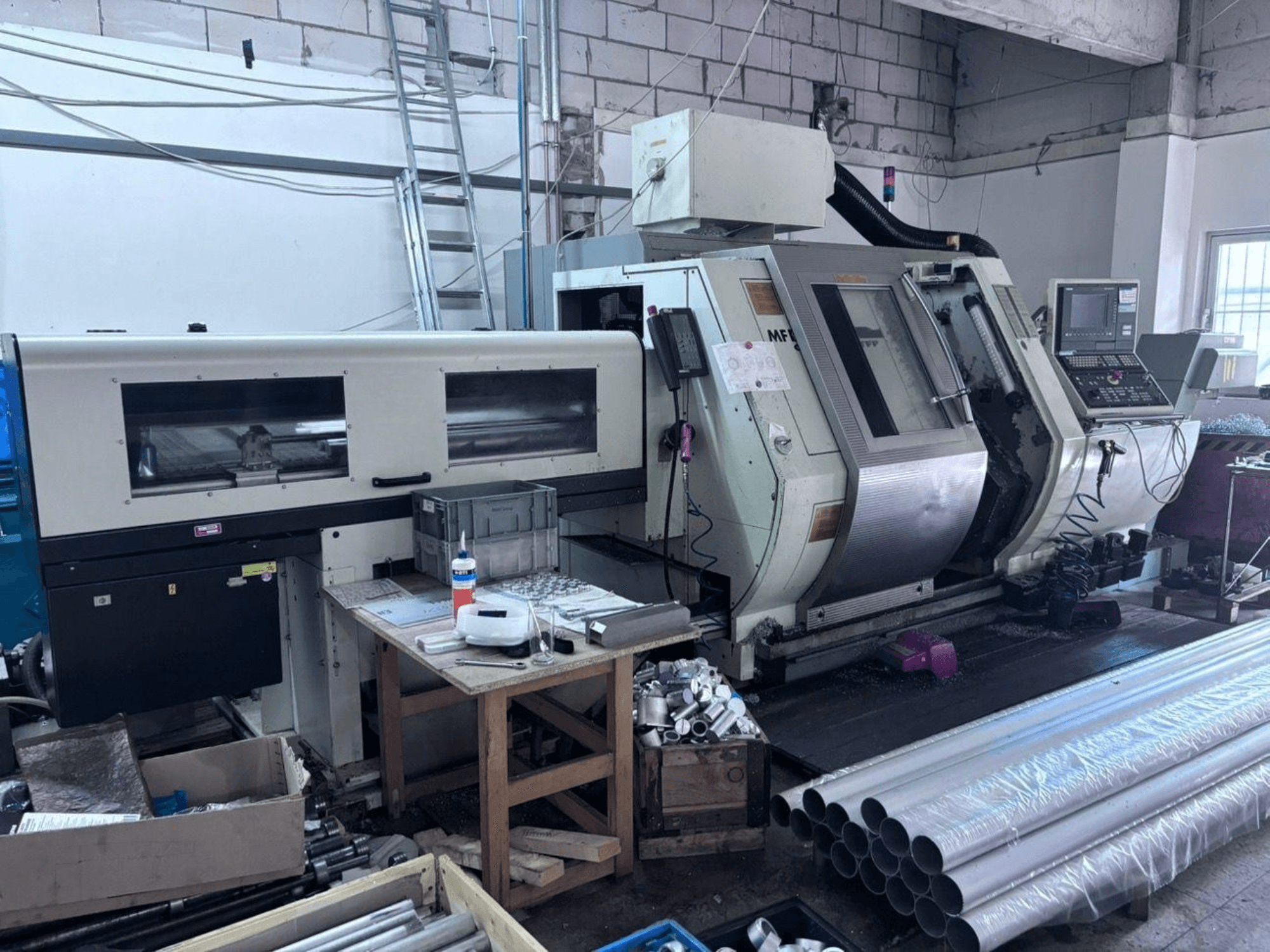

Gildemeister - MF twin 65DE-TUR-GIL-2001-00007

TEHNISKIE PARAMETRI:

- Galda konstrukcija: 45° slīpais galds, rullīšu vadības sliedes

- Pagrieziena diametrs: 240 mm

- Standarta virpošanas diametrs: 200 mm

- Vārpstas attālums: 800 mm

- 1. slīdņa X/Z pārvietojums (šķērsvirzienā/garenvirzienā): 190 / 555 mm

- 2. slīdņa X/Z pārvietojums (šķērsvirzienā/garenvirzienā): 190 / 555 mm

- 1. slīdņa Y ass pārvietojums: 40 mm

- 2. vārpstas garenvirziena pārvietojums: 600 mm

- Galvenais vārpstas 1 (kreisais):

- Patveres diametrs: 200 mm

- Maksimālais stieņa diametrs: 65 mm

- Vārpstas galvas plakanais atloks: 170 h5

- Vārpstas caurums: 79 mm

- Velkšanas caurules iekšējais diametrs: 66 mm

- Priekšējā gultņa diametrs: 120 mm

- Piedziņas jauda (40/100 % ED): 28 / 21 kW

- Ātruma diapazons: 25–5000 apgr./min (min⁻¹)

- Ceļgala ātrums: 850 apgr./min (min⁻¹)

- Maksimālais griezes moments (40/100 % ED): 320 / 240 Nm

- Piedziņas tips: AC / 1 (ISM)

- C-ass ātrgaitas pārvietošanās: 250 apgr./min (min⁻¹)

- C-ass fiksēšanas griezes moments: 200 Nm

- C-ass indeksēšanas precizitāte: 0,025°

- Pretvārpsta / galvenā vārpsta 2 (labā puse):

- Patveres diametrs: 200 mm

- Maksimālais stieņa diametrs: 42 mm

- Vārpstas galvas plakanais atloks: 140 h5

- Vārpstas caurums: 56 mm

- Vilkšanas caurules iekšējais diametrs: 44 mm

- Priekšējā gultņa diametrs: 90 mm

- Piedziņas jauda (40/100 % ED): 18 / 14 kW

- Ātruma diapazons: 31–6300 apgr./min (min⁻¹)

- Ceļgala ātrums: 1000 apgr./min (min⁻¹)

- Maksimālais griezes moments (40/100 % ED): 130 / 173 Nm

- Piedziņas tips: AC / 1 (ISM)

- C-ass ātrgaitas pārvietošanās: 250 apgr./min (min⁻¹)

- C-ass fiksēšanas griezes moments: 120 Nm

- C-ass indeksēšanas precizitāte: 0,025°

- 1. slīdnis (augšējais):

- Ātrgaitas pārvietošanās X/Z: 20 / 30 m/min (bez Y-ass) vai 20 / 7,5 / 30 m/min (X/Y/Z ar Y-asi)

- Piespiešanas spēks X/Z: 4 / 7 kN

- Ceļa izšķirtspēja: 0,001 mm

- Lodveida skrūves solis x diametrs: 12x28 / 15x32 mm (bez Y) vai 12x28 / 5x32 / 15x32 mm (ar Y)

- Slīdnis 2 (apakšējais):

- Ātrgaitas pārvietošanās X/Z: 20 / 30 m/min

- Piespiešanas spēks X/Z: 4 / 7 daN (kN)

- Ceļa izšķirtspēja: 0,001 mm

- Lodveida skrūves solis x diametrs: 12x28 / 15x32 mm

- 3. slīdnis (2. vārpstas Z virziena kustība):

- Ātrgaitas pārvietošanās A: 30 m/min

- Piespiešanas spēks A: 7 kN

- Ceļa izšķirtspēja A: 0,001 mm

- Lodīšu skrūves solis x diametrs: 15x32 mm

- Instrumentu revolveri (augšējais un apakšējais):

- Instrumentu staciju skaits: 2 x 12

- Instrumenta kāta diametrs (DIN 69880 / VDI): 30 mm

- Darbināmās instrumentu stacijas: 2 x 12

- Dzinējinstrumenta jauda (40/100 % ED): 5 kW

- Dzinamo instrumentu maksimālais griezes moments (40/100 % ED): 16 Nm

- Dzinamo instrumentu apgriezienu diapazons: 40–4000 apgr./min (min⁻¹)

- Elektriskie dati:

- Spriegums: 400 V (3 fāzes, 50 Hz)

- Pieslēgtā slodze: 65 kVA

- Nominālā strāva: 95 A

- Rezerves drošinātājs: 100 A

- Palīgspriegumi: 230 V / 24 V=

- Hidrauliskā sistēma:

- Tvertnes tilpums: apm. 25 L

- Sūkņa jauda: 2,2 kW

- Maksimālais sistēmas spiediens: 80 bar

- Fiksēšanas ierīces spiediens: 80 bar

- Dzesēšanas sistēma un filtrēšana:

- Tvertnes tilpums: 200 l

- Sūkņa jauda: 1,65 kW

- Piegādes tilpums pie 6 bar: 50 L/min

- Aprīkota ar lentes/papīra filtrēšanas vienību

- Iekārtas izmēri un svars:

- Kopējais garums (ar skaidu konveijeru): 4770 mm

- Kopējais dziļums (ar elektroskapi): 2220 mm

- Kopējais augstums (ar elektroskapi): 1950 mm
