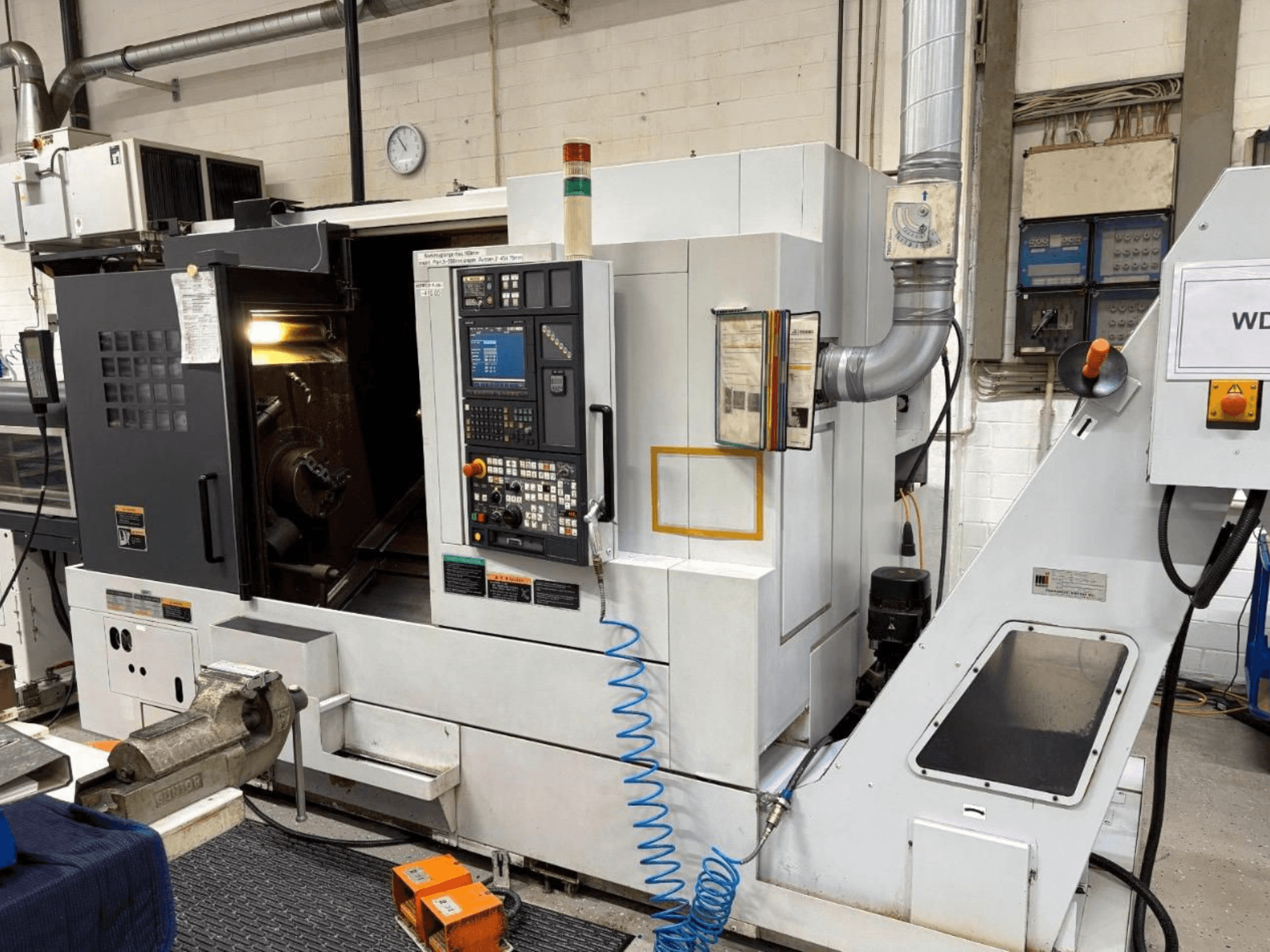

MORI SEIKI - NL 2500 SYES-TUR-MOR-2009-00002

• Ātrs pārvietošanās ātrums:

  • X: 30 m/min

  • Z: 30 m/min

  • Y: 10 m/min

• Galvenā vārpsta:

  • Vārpstas priekšgals: 1: A2-8

  • Maksimālā stieņa kapacitāte: 80 mm

  • Skava: Kitagawa B-210, Ø250 mm

  • C-ass: C: 360° pozicionēšana

• Apakšvārpsta:

  • Vārpstas priekšgals: Ø: 1: A2-6

  • Integrētā motora jauda: 15 kW

  • Skava: Kitagawa B-208, Ø210 mm

  • C-ass: C: 360° pozicionēšana

  • Detaļu pārvietošanas iespējas: 1: Jā

• Frēzēšanas/dzenošie instrumenti:

  • Turretes ietilpība: 12 stacijas

  • Piedziņas instrumentu stacijas: 12

  • Dzenošā instrumenta motora jauda: 5,5 kW

  • Maksimālais darbināmā instrumenta apgriezienu skaits: 6000 apgr./min.

  • Tiešās piedziņas instrumenti, frēzēšana ar dzīvajiem instrumentiem, ārpuscentriskā apstrāde

• Turretes un instrumenti:

  • Turreļa indeksēšanas laiks: 0,2 s.

  • Automātiskā instrumentu mērīšana: 0,5 mm: Divas Renishaw instrumentu mērīšanas rokas

• Mehāniskā konstrukcija:

  • Vadotnes: Riņķvedēji: rūdītas kārbas (prizmatiskas) uz visām asīm.

  • Vārpstas piedziņa: Iebūvēti integrēti motori

  • Pārnesumkārba: Tiešā piedziņa (bez siksnām/pārnesumkārbām)

  • Sākuma griezes moments: 640 Nm

• CNC vadība:

  • Vadība: CNC CNC vadība: Mori Seiki MAPPS IV

  • Programmēšana sarunvalodas režīmā, slodzes uzraudzība, instrumentu nodiluma/patēriņa uzraudzība.

• Dzesēšana un eļļošana:

  • Galvenais vārpstas eļļas dzesētājs: Daikin

  • Apakšvārpstas eļļas dzesētājs: Daikin: Daikin

• Savienojamība:

  • USB, PCMCIA, RS-232

  • Stieņu padeves interfeiss: Iekļauts:

• Apstrādes iespējas:

  • Vienlaicīga virpošana un frēzēšana

  • Apstrāde pa Y asi

  • Polāro koordinātu interpolācija

  • Ārpuscentriska urbšana un vītņurbšana

  • Priekšējā un aizmugurējā apstrāde ar apakšvārpstu

  • Pilnīga detaļu apstrāde vienā iestatījumā

  • Sarežģīta daudzasu apstrāde

• Tipiski pielietojumi:

  • Precīzi virpoti komponenti

  • Kosmiskās aviācijas detaļas

  • Automobiļu detaļas

  • Hidrauliskie komponenti

  • Medicīnas komponenti

  • Vispārējā precīzā mašīnbūve

Papildu iekārtas

• LNS automātiskais stieņu padevējs, 1,5 m ietilpība

• Automātiskais detaļu ķērājs

• Skaidu konveijers: Sānu montējams eņģu lentes tips

• Neatkarīgi skavas pedāļi (galvenajam un apakšvārpstai)

• Elektriskais transformators

• Dokumentācijas pakete:

  • Ekspluatācijas rokasgrāmata

  • Programmēšanas rokasgrāmata

  • Detaļu saraksts

  • Elektriskās shēmas

• Instrumentu turētāji: Statisko un piedziņas instrumentu turētāji iekļauti komplektā
