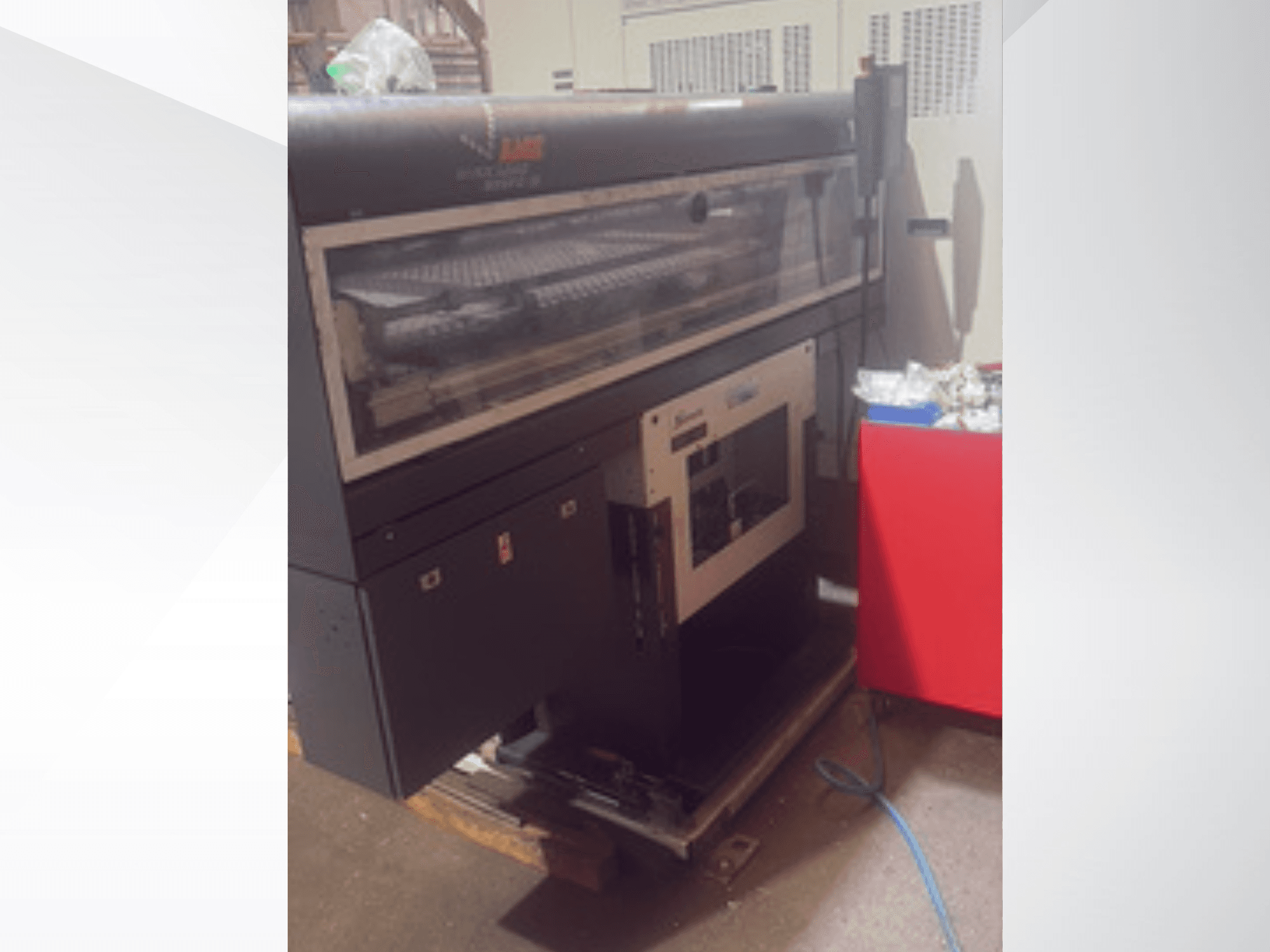

CMZ - TTL66ES-TUR-CMZ-2025-00001

• Vispārīga informācija

  • Maksimālais griešanas diametrs: 800 mm

  • Maksimālais virpošanas diametrs: 515 mm

  • Attālums starp vārpstu galiem: 614 mm

  • Uzstādītā jauda: 35,5 kVA

  • Tvertņu tilpumi: Dzesēšanas šķidrums 510 L, Eļļošanas eļļa 18 L, Hidrauliskā eļļa 100 L

• Asu pārvietojumi

  • Augšējā revolvergalviņa (T1): X1 240 mm, Z1 800 mm, Y1 ±45 mm

  • Apakšējais revolveris (T2): X2 240 mm, Z2 800 mm, Y2 ±45 mm

  • Papildu vārpstas asis: X3 +120/-120 mm, Z3 580 mm

• Ātrgaitas pārvietošanās ātrumi

  • X ass: 30 m/min

  • Z ass: 30 m/min

  • Y ass: 20 m/min

• Asu paātrinājums

  • Visas lineārās asis: 1G (9,8 m/s²)

• Galvenais vārpstas

  • Tips: Integrēts iebūvēts motors

  • Patsvara izmērs: 210 mm

  • Vārpstas gals: ASA A2-6

  • Stieņa diametrs: 66 mm

  • Vārpstas caurums: 72,5 mm

  • Velkšanas caurules iekšējais diametrs: 66 mm

  • Gultņa ārējais diametrs: 170 mm

  • Jauda (maks. / S3 25 % / S1): 35,5 / 28,3 / 23,5 kW

  • Griezes moments (maks. / S3 25 % / S1): 205 / 180 / 150 Nm

• Papildu vārpsta

  • Maksimālais apgriezienu skaits: 4 000 apgr./min

  • Stieņa diametrs: 66 mm

  • Vārpstas caurums: 72,5 mm

  • Velkšanas caurules iekšējais diametrs: 66 mm

  • Gultņa ārējais diametrs: 170 mm

  • X3 gājiens: ±120 mm

  • Z3 pārvietojums: 580 mm

  • Jauda (maks. / S3 25 % / S1): 35,5 / 28,3 / 23,5 kW

  • Griezes moments (maks. / S3 25 % / S1): 205 / 180 / 150 Nm

• Revolveri (augšējais un apakšējais)

  • Staciju skaits: 24

  • Aktīvo instrumentu pozīcijas: 12

  • Instrumenta izmērs: 20×20 mm / 25×25 mm

  • Indeksēšanas laiks: 0,1 sek.

  • Fiksēšanas spēks: 3 200 kgf

  • Curvic savienojuma diametrs: 150 mm

• Darbīgie instrumenti

  • Motora tips: Iebūvēts sinhronais motors

  • Maksimālais apgriezienu skaits: 12 000 apgr./min

  • Jauda (maks. / S1): 14 / 10 kW

  • Maksimālais griezes moments (maks. / S1): 42 / 32 Nm

  • Dzesēšana: pilnīga eļļas dzesēšana

  • Standarta instrumentu savienojums: NT-55

• Konstrukcija

  • Izturīga GG-25 čuguna 60° slīpā gultne, FEA optimizēta

  • Gultnes svars: 4 450 kg

  • NSK rullīšu lineārās vadules un iepriekš nospriegoti lodveida skrūvju pāri

  • 8 iebūvēti eļļas dzesēti motori

  • Termiski stabila konstrukcija ar vārpstām 90° leņķī pret X–Z plakni

• Dzesēšanas šķidruma un siltuma vadība

  • Eļļas dzesētāja jauda: 5 000 W

  • Standarta dzesēšanas šķidruma sūknis: 6 bar / 60 l/min

  • Dzesēšanas šķidruma tvertnes tilpums: 510 L

  • Eļļas dzesēšana abiem vārpstiem, visiem iebūvētajiem X/Y virziena motoriem un abiem aktīvo instrumentu motoriem

  • Siltuma kompensācija, kontrolējot eļļas temperatūru

• CNC vadība

  • Fanuc 31i-T Plus ar iHMI, 15" skārienjūtīgo ekrānu

  • Manual Guide i dialogveida programmēšana

  • Ethernet un USB savienojamība

  • Attālās palīdzības iespēja

  • Sagatavots 4.0. rūpniecībai

  • 14 vadāmās ass: X1, X2, X3; Y1, Y2; Z1, Z2, Z3; T1, T2; M1, M2; C1, C2

  • 4 asu vienlaicīga vadība vienā kanālā

  • Funkcijas: stingra vītņu griešana, daudzstūra virpošana, cilindriskā interpolācija, polāro koordinātu interpolācija, zobratu frēzēšana un spēka skivinga iespējas

• Galvenās priekšrocības

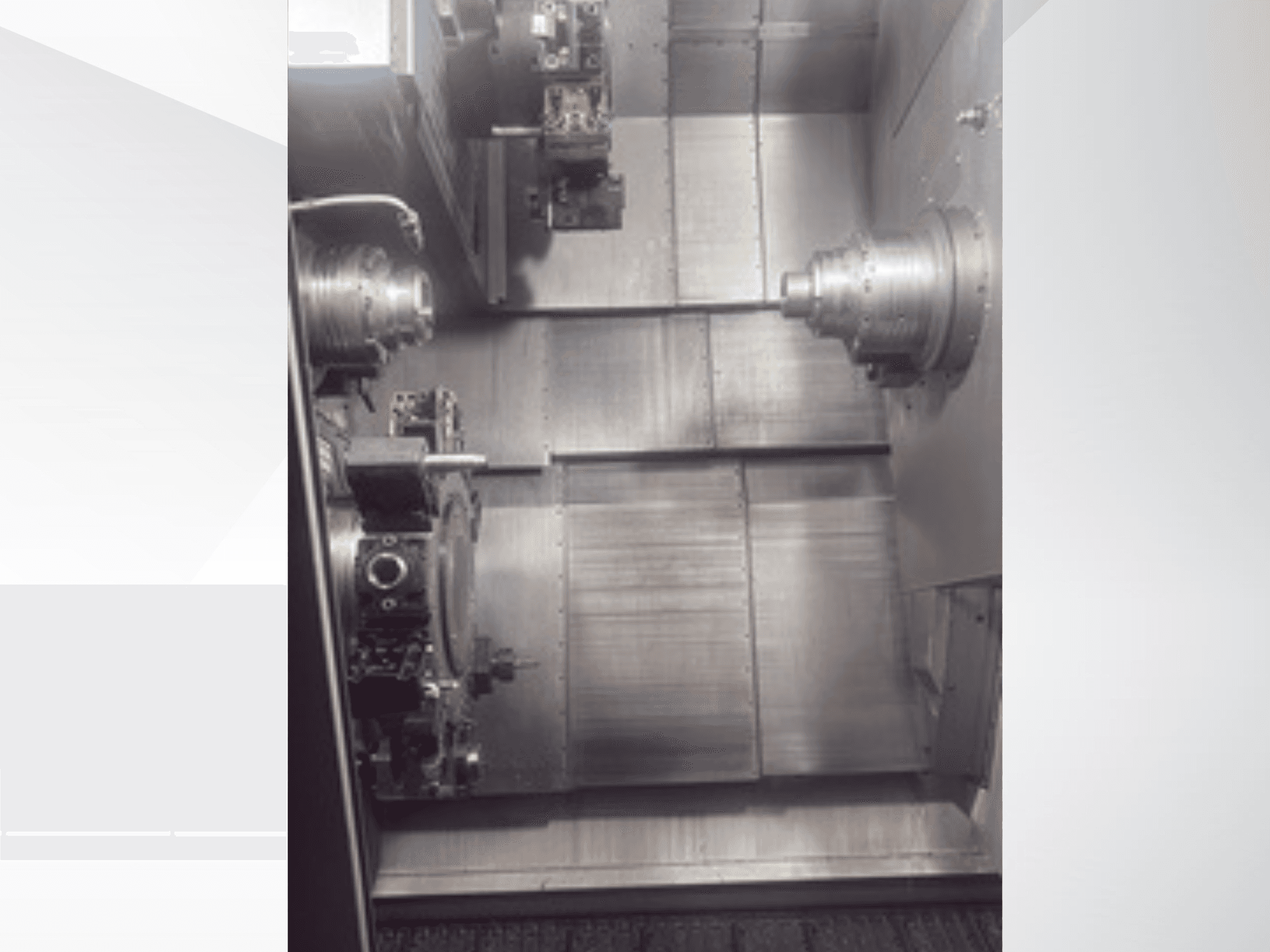

  • Divspindeles + divas Y-ass revolvergalviņas

  • Vienlaicīgas 4 instrumentu apstrādes iespēja

  • Pilnībā iebūvēta motora arhitektūra (bez siksnām)

  • 66 mm stieņu caurlaides spēja abos vārpstos

  • 12 000 apgr./min. ar piedziņas instrumentiem

  • Vienlaicīga apstrāde ar pārvietojamu papildu vārpstu

  • Piemērota liela apjoma automobiļu, hidraulisko, kosmosa un precīzijas virpošanas detaļu ražošanai

Papildu aprīkojums

• Papildus augstspiediena dzesēšanas šķidruma sūknis: 15 bar

• Papildus pieejams aizmugurējais vārpstas turētājs

• Sniegtajā informācijā nav norādīts: roboti, automatizācija, skaidu konveijers, stieņu padevējs
