➤ Pārdod lietotu NAKAMURA-TOME STW-40 | gindumac.com

Rādīt oriģinālvalodā

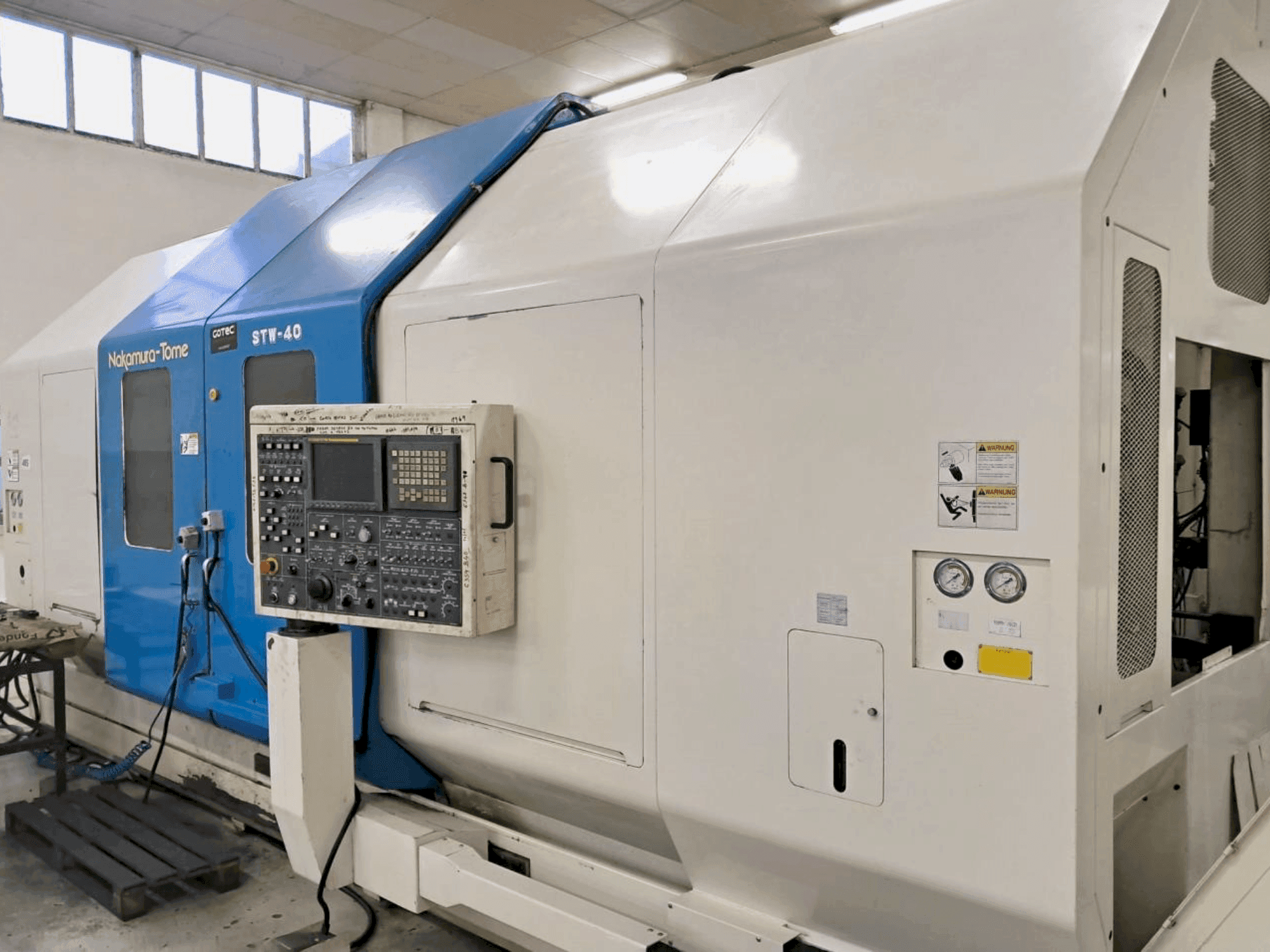

Šī 9 asu Nakamura-Tome STW-40 tika ražota 2000. gadā, tās maksimālais virpošanas diametrs ir 570 mm un virpošanas garums līdz 1550 mm. Tā var lepoties ar vārpstas apgriezienu ātrumu līdz 3500 apgr./min un strauju kustības ātrumu 25 m/min X asīs un 30 m/min Z asīs. Tā ir ideāli piemērota sarežģītiem apstrādes uzdevumiem, tai ir 80 reizes WZG magazīns un atvāžamais lentveida skaidu transportieris. Sazinieties ar mums, lai iegūtu vairāk informācijas par šo mašīnu.

Pārskats

zīmols: NAKAMURA-TOME
gads: 2000
MODELIS: STW-40
pielietojuma veids: Tekinimas
Atrašanās vieta: Portugalija
iekārtas veids: Virpošanas-frēzēšanas centrs
pieejamība: Nekavējoties
vadības bloka zīmols: FANUC

Tehniskā informācija - NAKAMURA-TOME STW-40

Bendri duomenys

Matavimų plotis: 3500 mm
Matavimų gylis: 6200 mm
Matavimų aukštis: 3200 mm
Mašinos svoris: 22000 kg

Valdymo blokas

Prekės ženklas: FANUC
Modelis: 16i-TA

Pagrindinė pavara

Suklio greičio diapazonas: 30-3500 1/MIN
Suklio išgrąža: 85 mm
Ašių skaičius: 9

Judėjimas

X AŠIS Judėjimas: 400 mm
X AŠIS Skersinė pastūma: 25 m/min
Y AŠIS Skersinė pastūma: 20 m/min
Z AŠIS Judėjimas: 1550 mm
Z AŠIS Skersinė pastūma: 30 m/min

Papildaprīkojums

- 12000 apgr./min augšējai WZG vārpstai ar 11/7,5 kW piedziņas jaudu un 79/47 Nm griezes momentu
- 80 locījumu WZG aptvere
- Automātiska ierīces ieslēgšana un izslēgšana ar iesildīšanās programmas funkciju
- WZG lūzuma kontrole ar skenēšanas karodziņu augšējai WZG vārpstai
- 2 HD - Brinkmann sūkņi augšējai WZG vārpstai un apakšējai revolvergalvai (sūkņa jauda = 45 litri minūtē)
- Eņģēm piestiprināts lentes skaidu konveijers ar izmešanu pa labi

Papildus informācija

Mašīnas priekšrocības

Tehniskās mašīnas priekšrocības:
- - Maksimālais augšējās vārpstas pagrieziena diametrs: 570 mm // revolvera maksimālais pagrieziena diametrs apakšējā kreisajā un labajā pusē: 400 mm
- - Standarta virpošanas diametrs: 300 mm
- - Maksimālais pagrieziena garums revolvera apakšā pa kreisi un pa labi: 500 mm
- - Maksimālais augšējās vārpstas pagrieziena garums: 1550 mm
- - Attālums starp vārpstas priekšgaliem: 1900 mm
- - Attālums starp 2 trīsžokļu patronām: 1500 mm
- - Jaudas prasības: kopējā pievienotā slodze 160 kva
- - Gaisa patēriņš: aptuveni 500 litri minūtē
- - C1 + c2: 400 apgr. /min
- - B ass: 12,5 apgr. /min

Papildu informācija

- Kreisā/labā vārpsta: Piedziņas jauda un griezes moments: 22/15 kW Griezes moments: 500/794 Nm Vārpstas ātrums: 30–3500 apgr./min Vārpstas priekšgals: A1-8 Iekšējais diametrs priekšējā gultnī: 130 mm Vārpstas urbums: 85 mm Maksimālā stieņa caurlaidība: 71 mm Maksimālais patronas izmērs: 315 mm C - ass 3 asis vienlaicīgi: X, Z, C Ieslēgšanas laiks: 0,5 sekundes Ātrgaitas ātrums: 400 apgr./min (144000 °/min) Padeves ātrums: 1–4800 °/min Gradācijas precizitāte: 0,011° (30 leņķiskās sekundes) Atkārtojamība: ± 0,006° (± 20 leņķiskās sekundes) Vārpstas diska bremzes griezes moments: 25 kgfm Frēzēšanas un Bfr piedziņa augšējai WZG vārpstai: CAPTO-C6 Piedziņas jauda: 15/11 kW no 800 apgr./min Motora apgriezienu skaits: no 60 līdz 6000 apgr./min Griezes moments: WeldonS, 10, 12, 14, 16, 20, 25 Skavas armatūra, pievienotie instrumenti: ER-25/ER-32 spīļpatrona

*Parādītie dati var atšķirties no faktiskajām vērtībām, par to jāpārliecinās tirdzniecības pārstāvim.
