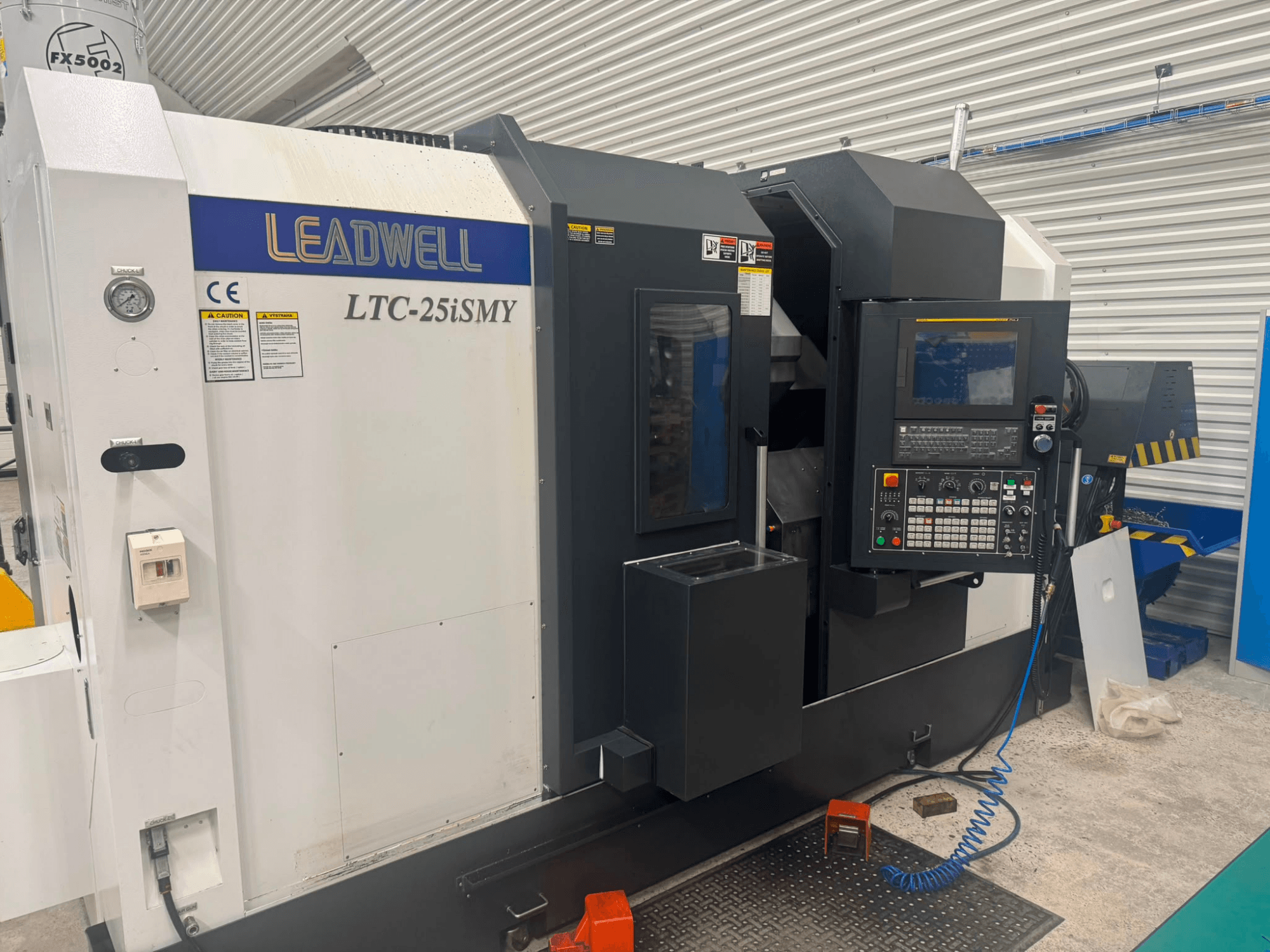

Leadwell - LTC-25iSMYSK-TUR-LEA-2025-00001

• Ietilpība

  • Maks. pagrieziena diametrs virs gultnes: 590 mm

  • Maks. pagrieziena diametrs virs šķērsbalsta: 590 mm

  • Maks. pagrieziena diametrs: 430 mm

  • Maks. pagrieziena garums: 770 mm

  • Maks. stieņa diametrs: 78 mm

  • Maks. detaļas svars: 39 kg

• Asis un pārvietojumi

  • Z2 (pretvārpstas) pārvietojums: 780 mm

  • Minimālais C1 ass pozicionēšanas solis (galvenais vārpstas): 0,001

  • Minimālais C2 ass pozicionēšanas solis (pretvārpsta): 0,001

• Galvenais vārpsts

  • Patsviras izmērs: 254 mm

  • Vārpstas konuss: A2-8

  • Vārpstas caurums: 89 mm

  • Vārpstas piedziņas tips: Fanuc A P30/6000i

• Pretvārpsta

  • Maks. apgriezieni: 4000 apgr./min

  • Patsviras izmērs: 210 mm

  • Konuss: A2-6

  • Maks. stieņa diametrs: 66 mm

  • Jauda: 15 kW

  • Vārpstas piedziņas tips: Fanuc A 12/7000i

• Revolveris / instrumenti (EWS instrumentu galva)

  • Fiksācijas sistēmas diametrs: BMT65

  • Pozīciju skaits: 12

  • Maks. ārējais instrumenta izmērs: 25 x 25 mm

  • Maks. iekšējais instrumenta nostiprināšanas diametrs (vītņu griešana): 40 mm

  • Blakus esošā instrumenta maiņas laiks: 0,8 s

  • Maks. instrumenta maiņas laiks: 1,3 s

  • Maks. piedziņoto instrumentu ātrums (aksiālais): 4000 apgr./min

  • Maks. piedziņoto instrumentu ātrums (radiālais): 4000 apgr./min

  • Rotējošo instrumentu piedziņas jauda: 4,5 kW

• Ātrgaitas pārvietojumi

  • X: 15 000 mm/min

  • Z: 20 000 mm/min

  • Y: 7500 mm/min

  • Z2 (pretvārpsta): 20 000 mm/min

• Vadības sistēma

  • Fanuc 0iTF PLUS ar 15 collu LCD ekrānu, Manual Guide i, Ethernet

• Mašīnas jauda: 65 kVA

Papildu aprīkojums

• Spīlīšu stiprinājums

• Hidrauliskais patronas turētājs 254/3 (10"), stieņa maksimālais diametrs Ø77 mm, 3500 apgr./min

• Renishaw HPMA instrumentu zonde (motorizēts manipulators)

• Augstspiediena dzesēšanas šķidrums 20 bar caur instrumentu galvu

• Detaļas nosūknēšanas sprausla virs galvenās vārpstas

• Detaļas attīrīšanas sprausla virs pretvārpstas

• Kasetes veida skaidu konveijers ar skaidu tvertni

• Pretvārpsta ar patronu 203/3

• Detaljas izņemšanas lāpsta ar tvertni

• Sagatavošana/saskarne stieņu padevējam

• Signālgaismas trauksme (iekārtas stāvokļa indikators)

• Eļļas separators dzesēšanas emulsijai (no izplūdušās eļļošanas)

• 3 gab. aksiālais rotācijas mehānisms BMT65

• 3 gab. radiālie rotācijas mehānismi BMT65

• 4 gab. divpusējie turētāji ārējai virpošanai BMT65

• 4 gab. divpusējie turētāji iekšējai virpošanai BMT65

• 1 gab. vienpusējs turētājs iekšējai virpošanai

• Filtermist nosūcējs FX5002
