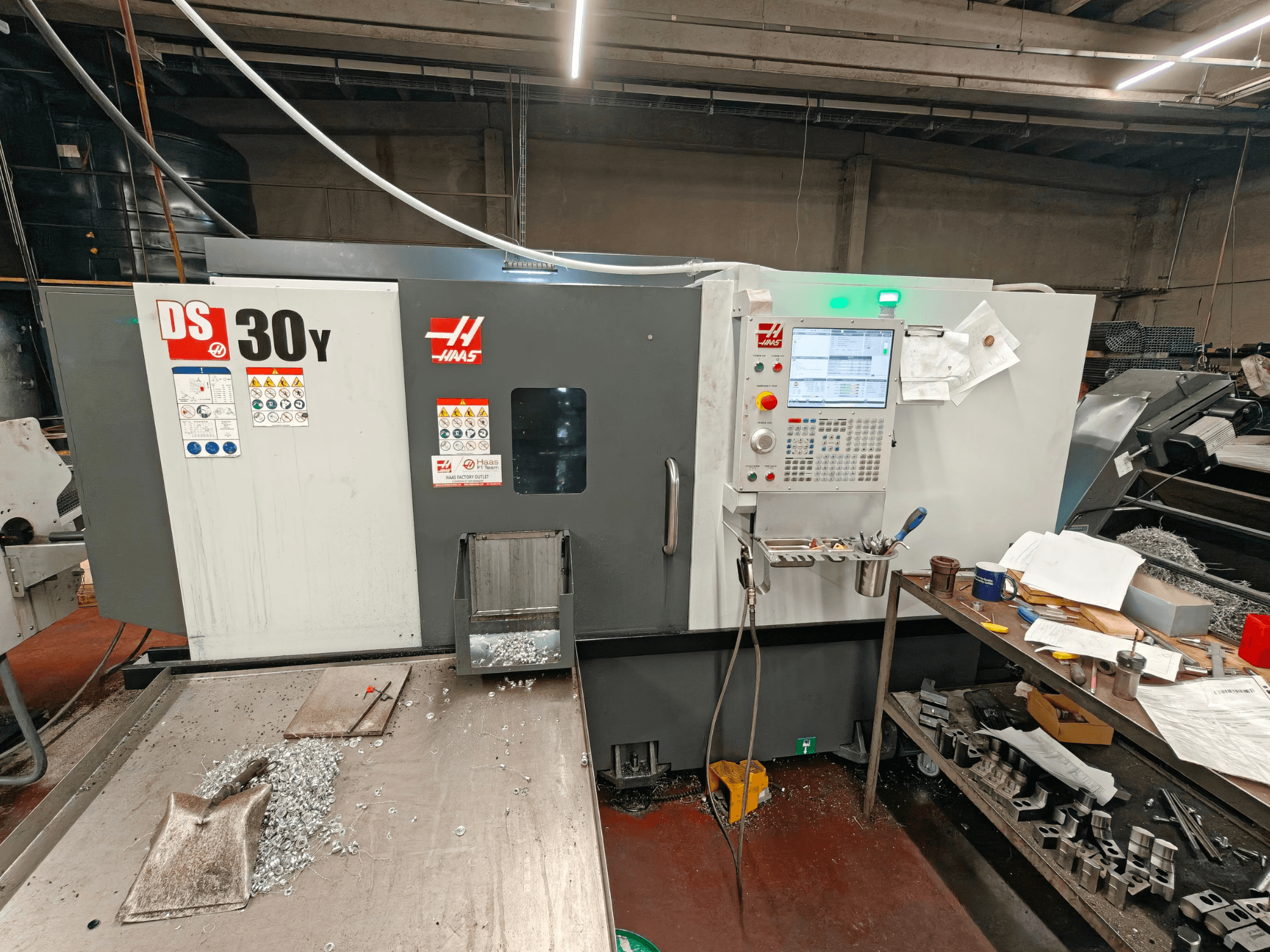

HAAS - DS30YBE-TUR-HAA-2023-00001

• Ietilpība (S.A.E. / metriskā sistēma)

  • Patsvara izmērs: 10,0 collas (254 mm)

  • Maksimālais detaļas pagrieziena diametrs: 21,0 collas (533 mm)

  • Maksimālais griešanas diametrs (ar BMT65 revolvergalvu): 13,75 collas (349 mm)

  • Maksimālais griešanas garums (atšķiras atkarībā no detaļas stiprinājuma): 32,5 collas (826 mm)

  • Stieņa diametrs: 3,00 collas (76 mm)

  • Attālums starp centriem: 32,5 collas (826 mm)

• Padeves ātrumi (S.A.E. / metriskā sistēma)

  • Ātrgaitas pārvietošanās pa X asi: 472 ipm (12,0 m/min)

  • Ātrgaitas pārvietošanās pa Y asi: 472 ipm (12,0 m/min)

  • Ātrgaitas pārvietošanās pa Z asi: 945 ipm (24,0 m/min)

• Asu motori (S.A.E / metriskā sistēma)

  • Maksimālais vilces spēks X: 4100 lbf (18 238 N)

  • Maksimālā vilce Y: 2300 lbf (10 231 N)

  • Maksimālais vilces spēks Z: 5100 lbf (22 686 N)

• Galvenais vārpstas (S.A.E / metriskā sistēma)

  • Vārpstas gals: A2-6

  • Piedziņas sistēma: Tiešais ātrums, siksnas piedziņa

  • Maksimālais griezes moments: 275,0 ft-lbf pie 500 apgr./min (373,0 Nm pie 500 apgr./min)

  • Velkšanas caurules diametrs: ø 3,0 collas (76 mm)

  • Vārpstas caurums: ø 3,50 in (88,9 mm)

• Galvenā vārpstas C ass (S.A.E / metriskā sistēma)

  • Maksimālais apgriezienu skaits: 60 apgr./min

  • Maksimālā jauda: 5,0 hp (3,7 kW)

  • Pozicionēšanas precizitāte (±): 0,01°

  • Bremzes diametrs: 13,9 collas (353 mm)

  • Bremzes turēšanas griezes moments: 250 ft-lbf (339 Nm)

  • Vadības veids: Interpolēta kustība un pozicionēšana

• Papildu vārpsta (S.A.E. / metriskā sistēma)

  • Patsvara izmērs: 8,3 collas (210 mm)

  • Vārpstas gals: A2-5

  • Piedziņas sistēma: Tiešais ātrums, siksnas piedziņa

  • Maksimālā jauda: 15,0 hp (11,2 kW)

  • Maksimālais apgriezienu skaits: 4000 apgr./min

  • Maksimālais griezes moments: 100,0 ft-lbf pie 870 apgr./min (135,6 Nm pie 870 apgr./min)

  • Vārpstas caurums ø (bez cauruma): 0,81 in (20,7 mm)

• Papildu vārpstas C ass (S.A.E / metriskā sistēma)

  • Maksimālā jauda: 5,0 hp (3,7 kW)

  • Maksimālais apgriezienu skaits: 60 apgr./min

  • Pozicionēšana (±): 0,01°

  • Bremzes diametrs: 8,5 collas (216 mm)

  • Bremzes turēšanas griezes moments: 140 ft-lbf (190 Nm)

  • Vadības veids: Interpolēta kustība un pozicionēšana

• Papildu vārpstas pozicionēšana (M119) (S.A.E. / metriskā sistēma)

  • Pozicionēšana (±): 0,02°

  • Bremzes diametrs: 8,5 collas (216 mm)

  • Vadības veids: tikai pozicionēšana

• Revolveris (S.A.E / metriskais)

  • Instrumentu skaits: 12 pozīcijas

  • Ārējā diametra un iekšējā diametra instrumenti: jebkura kombinācija (atšķiras atkarībā no revolvera)

  • Urbšanas stieņa aizmugurējais atstarpes attālums (no revolvera aizmugures): 4,00 collas (102,0 mm)

• Piedziņas instrumenti (S.A.E / metriskā sistēma)

  • Maksimālais apgriezienu skaits: 4000 apgr./min

  • Pārnesuma attiecība: 1:1

  • Instrumenti: BMT65

• Vispārīgi (S.A.E / metriskā sistēma)

  • Dzesēšanas šķidruma tilpums: 55 gal (208 L)

• Gaisa prasības (S.A.E / metriskās vienības)

  • Nepieciešamais gaisa daudzums: 4 scfm pie 100 psi (113 L/min pie 6,9 bar)

  • Iebūvēta gaisa šļūtene: 3/8 in

  • Savienotājs (gaiss): 3/8 in

  • Minimālais gaisa spiediens: 80 psi (5,5 bar)

• Elektriskās specifikācijas (S.A.E / metriskās vienības)

  • Piedziņas sistēma: Tiešā piedziņa, siksnas piedziņa

  • Vārpstas jauda: 30,0 hp (22,4 kW)

  • Ieejas maiņstrāvas spriegums (3 fāzes) – zems: 220 VAC; strāva pie pilnas slodzes (zems): 70 A

  • Ieejas maiņstrāvas spriegums (3 fāzes) – augsts*: 440 VAC; strāva pie pilnas slodzes (augsts*): 35 A

• Izmēri – transportēšanai (S.A.E / metriskā sistēma)

  • Iekšzemes palete: 171 in x 90 in x 98 in (434 cm x 229 cm x 249 cm)

  • Eksporta palete: 171 collas x 90 collas x 98 collas (434 cm x 229 cm x 249 cm)

Papildu aprīkojums

• Stieņu padevējs
