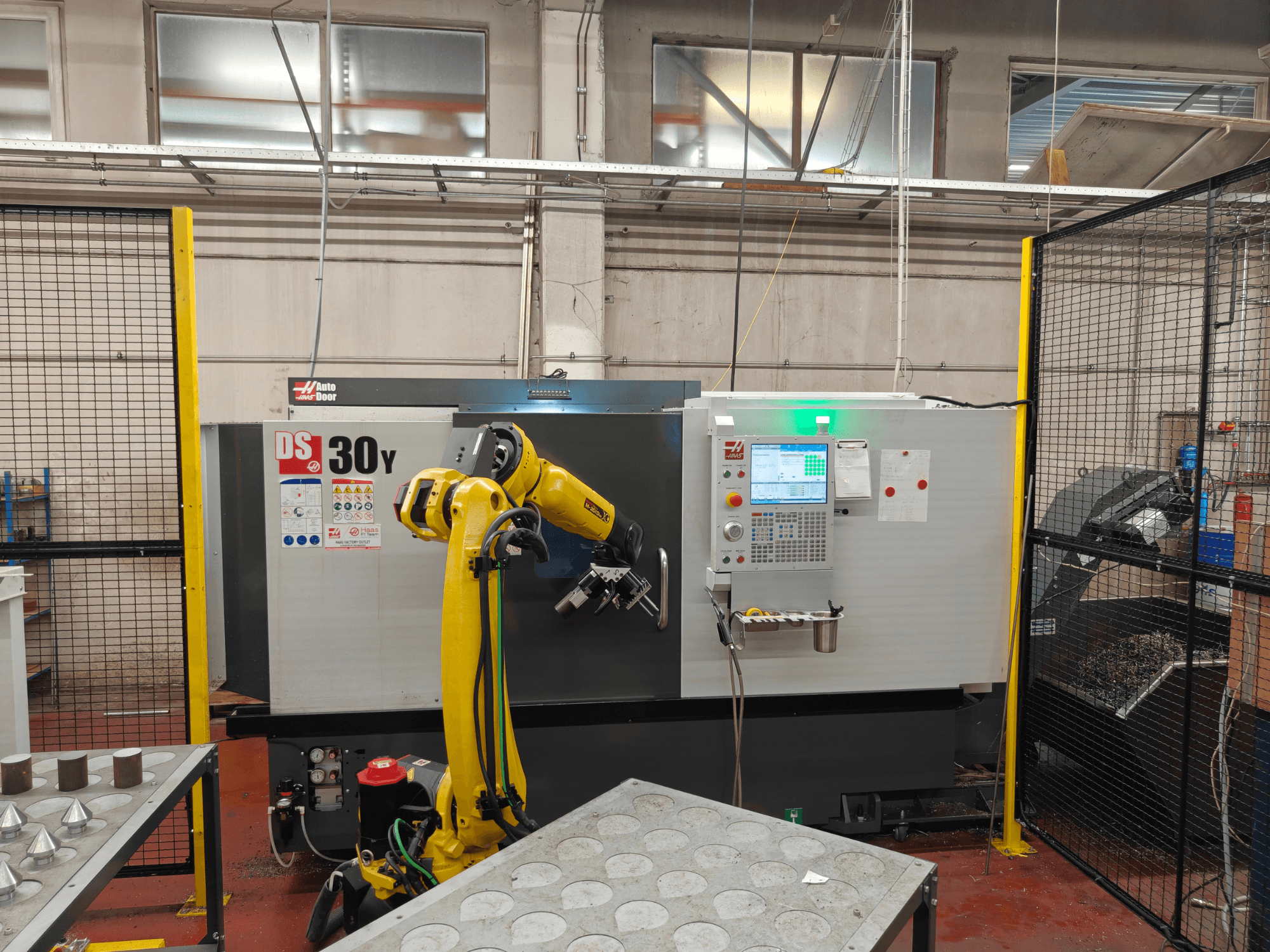

HAAS - DS30Y BE-TUR-HAA-2023-00002

Ietilpība:

• Pats (galvenais): 10,0 collas / 254 mm

• Maksimālais detaļas pagrieziena diametrs: 21,0 collas / 533 mm

• Maksimālais griešanas diametrs (ar BMT65 revolvergalvu): 13,75 collas / 349 mm

• Maksimālais griešanas garums (atšķiras atkarībā no detaļas nostiprinājuma): 32,5 collas / 826 mm

• Stieņa diametrs: 3,00 collas / 76 mm

• Attālums starp centriem: 32,5 collas / 826 mm

Padeves ātrumi (ātrgaitas):

• X: 472 ipm / 12,0 m/min

• Y: 472 ipm / 12,0 m/min

• Z: 945 ipm / 24,0 m/min

Asu motori (maksimālais vilces spēks):

• X: 4100 lbf / 18238 N

• Y: 2300 lbf / 10231 N

• Z: 5100 lbf / 22686 N

Galvenais vārpstas gals:

• Vārpstas gals: A2-6

• Piedziņas sistēma: Tiešā piedziņa, siksnas piedziņa

• Maksimālais griezes moments: 275 ft-lbf pie 500 apgr./min / 373 Nm pie 500 apgr./min

• Velkšanas caurules diametrs: 3,0 in / 76 mm

• Vārpstas caurums: 3,50 in / 88,9 mm

Galvenā vārpstas C ass:

• Maksimālais apgriezienu skaits: 60 apgr./min

• Maksimālā jauda: 5,0 hp / 3,7 kW

• Pozicionēšana (±): 0,01°

• Bremzes diametrs: 13,9 collas / 353 mm

• Bremzes turēšanas griezes moments: 250 ft-lbf / 339 Nm

• Vadības veids: Interpolēta kustība un pozicionēšana

Papildu vārpsta:

• Patsvara izmērs: 8,3 collas / 210 mm

• Vārpstas gals: A2-5

• Piedziņas sistēma: Tiešais ātrums, siksnas piedziņa

• Maksimālā jauda: 15,0 hp / 11,2 kW

• Maksimālais apgriezienu skaits: 4000 apgr./min

• Maksimālais griezes moments: 100 ft-lbf pie 870 apgr./min / 135,6 Nm pie 870 apgr./min

• Vārpstas caurums ø (bez cauruma): 0,81 collas / 20,7 mm

Sekundārā vārpsta C ass:

• Maksimālā jauda: 5,0 hp / 3,7 kW

• Maksimālais apgriezienu skaits: 60 apgr./min

• Pozicionēšana (±): 0,01°

• Bremzes diametrs: 8,5 collas / 216 mm

• Bremzes turēšanas griezes moments: 140 ft-lbf / 190 Nm

• Vadības veids: Interpolēta kustība un pozicionēšana

Sekundārā vārpstas pozicionēšana (M119):

• Pozicionēšana (±): 0,02°

• Bremzes diametrs: 8,5 collas / 216 mm

• Vadības veids: tikai pozicionēšana

Revolveris:

• Instrumentu skaits: 12 pozīcijas

• Ārējā diametra un iekšējā diametra instrumenti: jebkura kombinācija (atšķiras atkarībā no revolvera)

• Urbšanas stieņa aizmugurējais atstarpes attālums (no revolvera aizmugures): 4,00 collas / 102,0 mm

Piedziņas instrumenti:

• Maksimālais apgriezienu skaits: 4000 apgr./min

• Pārnesuma attiecība: 1:1

• Instrumenti: BMT65

Vispārīga informācija:

• Dzesēšanas šķidruma tilpums: 55 gal / 208 L

Gaisa prasības:

• Nepieciešamais gaisa daudzums: 4 scfm pie 100 psi / 113 L/min pie 6,9 bar

• Iebūvēta gaisa šļūtene: 3/8 in

• Savienotājs (gaiss): 3/8 collas

• Minimālais gaisa spiediens: 80 psi / 5,5 bar

Elektriskie parametri:

• Vārpstas apgriezieni: 4500 apgr./min

• Piedziņas sistēma: Tiešais ātrums, siksnas piedziņa

• Vārpstas jauda: 30,0 hp / 22,4 kW

• Ieejas maiņstrāvas spriegums (3 fāzes) – zems: 220 VAC; strāva pie pilnas slodzes: 70 A

• Ieejas maiņstrāvas spriegums (3 fāzes) – augsts: 440 VAC; strāva pie pilnas slodzes: 35 A

Izmēri – transportēšanai:

• Iekšzemes palete: 171 in x 90 in x 98 in / 434 cm x 229 cm x 249 cm

• Eksporta palete: 171 collas x 90 collas x 98 collas / 434 cm x 229 cm x 249 cm
