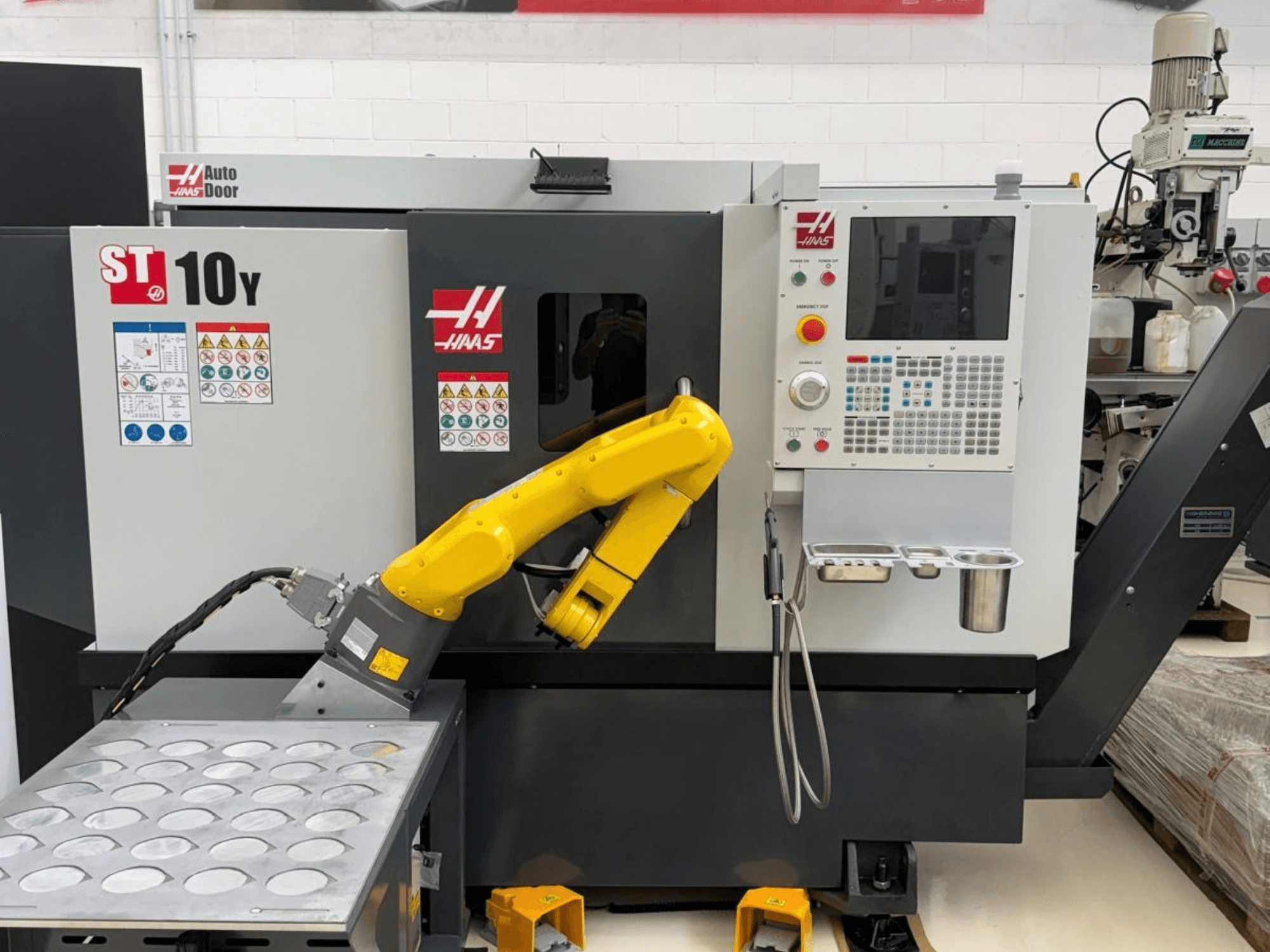

HAAS - ST-10YIT-TUR-HAA-2023-00002

• Darba laiks: 0

• Izstāžu zāles mašīna

• Patsvara izmērs: 6,5 collas / 165 mm

• Maksimālais detaļas pagrieziena diametrs: 16,5 collas / 419 mm

• Maksimālais griešanas diametrs: 11,00 collas / 279 mm (ar BMT45 revolvergalvu)

• Maksimālais griešanas garums: 16,0 collas / 406 mm

• Stieņa diametrs: 1,75 collas / 44 mm

• Ātrgaitas pārvietošanās pa X asi: 472 ipm / 12,0 m/min

• Ātrgaitas pārvietošanās pa Y asi: 472 ipm / 12,0 m/min

• Ātrgaitas pārvietošanās pa Z asi: 1200 ipm / 30,5 m/min

• Maksimālais spiediens X virzienā: 2400 lbf / 10676 N

• Maksimālais vilces spēks Y virzienā: 2300 lbf / 10 231 N

• Maksimālais vilces spēks Z virzienā: 3700 lbf / 16458 N

• Vārpstas gals: A2-5

• Vārpstas maksimālais griezes moments: 75,0 ft-lbf pie 1300 apgr./min / 102,0 Nm pie 1300 apgr./min

• Velkšanas caurules diametrs: 1,81 in / 46 mm

• Vārpstas cauruma diametrs: 2,31 collas / 58,7 mm

• Galvenā vārpstas C ass maksimālais apgriezienu skaits: 60 apgr./min

• Galvenā vārpstas C ass pozicionēšana: ± 0,02°

• Papildu vārpstas patronas izmērs: 5,3 collas / 135 mm

• Papildu vārpstas maksimālais apgriezienu skaits: 6000 apgr./min

• Aizmugurējā vārpstas konuss: MT3

• Aizmugurējā vārpstas hidrauliskā vārpstas pārvietojums: 3,8 collas / 95 mm

• Revolvera pozīcijas: 12 pozīcijas (BMT45)

• Darbīgo instrumentu maksimālais apgriezienu skaits: 4000 apgr./min

• Dzesēšanas šķidruma tilpums: 30 gal / 114 L

• Nepieciešamais gaisa patēriņš: 4 scfm pie 100 psi / 113,0 L/min pie 6,9 bar

• Piegādes svars: 7900 lb / 3584,0 kg

Papildu aprīkojums

• Robota komplekta maksimālā celtspēja pie plaukstas: 15,4 lb / 7 kg

• Robota komplekta sasniedzamais attālums: 35,9 collas / 911 mm

• Robota komplekta atkārtojamība: 0,0004 collas / 0,010 mm

• Robota viena satvērēja maksimālais detaļas svars: 7,9 lb / 3,6 kg

• Robota divu satvērēju maksimālais detaļas svars: 5,0 lb / 2,3 kg uz vienu satvērēju
