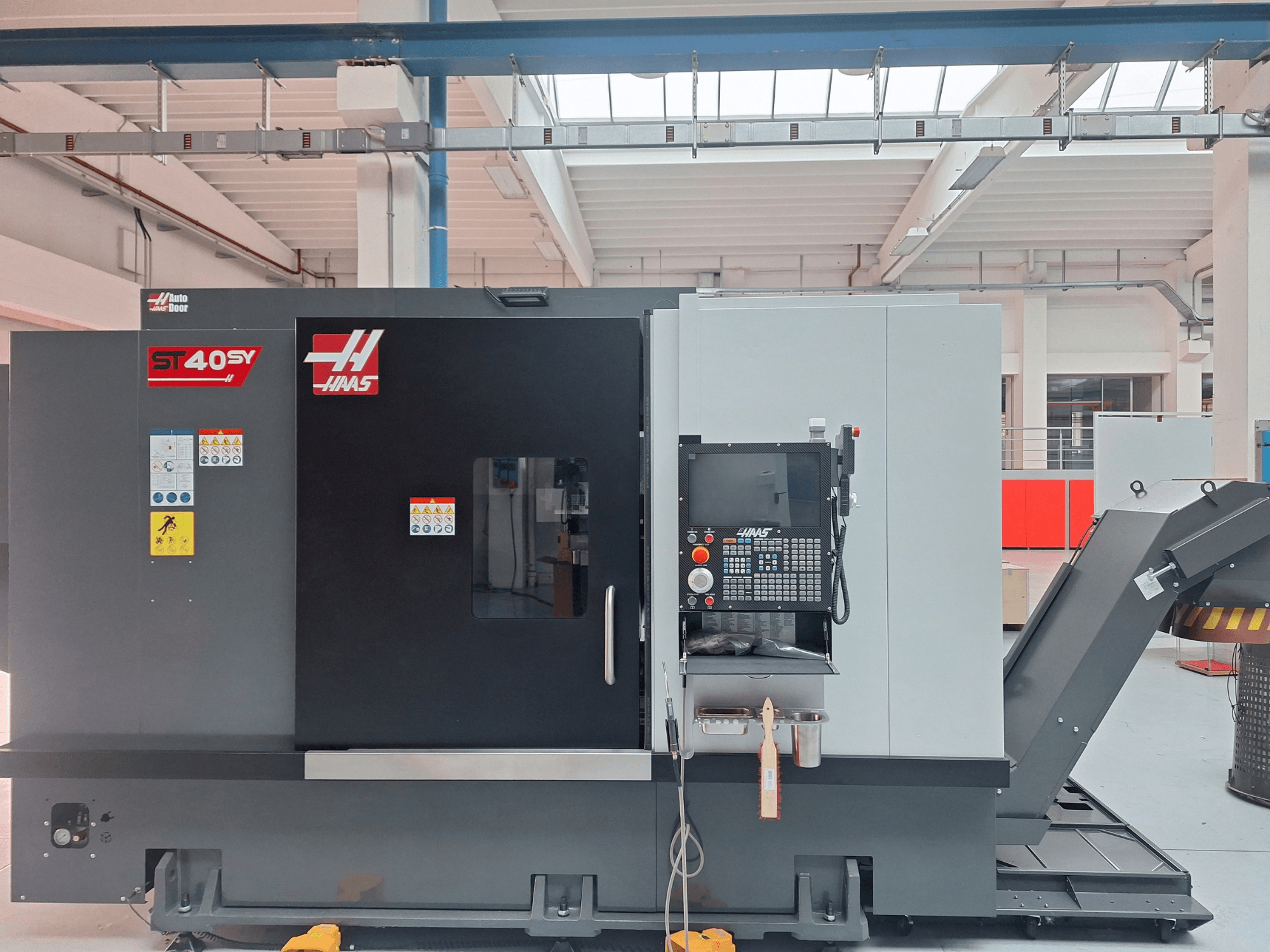

HAAS - ST-40SYIT-TUR-HAA-2025-00001

• Darba laiks: 0

• Izstāžu zāles mašīna

• Patsvara izmērs: 15,0 collas / 381 mm

• Maksimālais detaļas pagrieziena diametrs: 35,5 collas / 902 mm

• Maksimālais griešanas diametrs (ar BMT75 revolvergalvu): 27,50 collas / 699 mm

• Maksimālais griešanas garums: 28,0 collas / 711 mm

• Stieņa ietilpība: 4,00 collas / 102 mm

• X ass ātrgaitas pārvietošanās: 472 ipm / 12,0 m/min

• Y ass ātrgaitas pārvietošanās: 472 ipm / 12,0 m/min

• Z ass ātrgaitas pārvietošanās: 710 ipm / 18,0 m/min

• Maksimālais spiediens X: 5500 lbf / 24465 N

• Maksimālais vilces spēks Y asī: 2300 lbf / 10 231 N

• Maksimālais vilces spēks Z: 9000 lbf / 40034 N

• Vārpstas gals: A2-8

• Piedziņas sistēma: 2-pakāpju pārnesumkārba

• Spindeles maksimālais griezes moments: 1400,0 ft-lbf pie 150 apgr./min / 1898,0 Nm pie 150 apgr./min

• Vārpstas cauruma diametrs: 4,62 collas / 117,3 mm

• XP opcijas piedziņas sistēma: 2-pakāpju pārnesumkārba

• XP opcijas maksimālā jauda: 55,0 hp / 41,0 kW

• XP opcijas maksimālais apgriezienu skaits: 2400 apgr./min

• XP opcijas maksimālais griezes moments: 2100,0 ft-lbf pie 150 apgr./min / 2847,0 Nm pie 150 apgr./min

• Galvenā vārpstas C ass maksimālā jauda: 5,0 hp / 3,7 kW

• Galvenā vārpsta C ass maksimālais ātrums: 49 apgr./min

• Galvenā vārpsta C ass pozicionēšana: ± 0,01 °

• Galvenā vārpsta C ass bremzes diametrs: 21,5 collas / 546 mm

• Galvenā vārpsta C ass bremzes turēšanas griezes moments: 450 ft-lbf / 610 Nm

• Aizmugurējā vārpstas konuss: MT5

• Aizmugurējā vārpstas pārvietojums: 26,0 collas / 660 mm

• Aizmugurējā vārpstas maksimālais spiediens (Acme): 3 000 lbf / 13 345 N

• Aizmugurējā vārpstas minimālais spiediens (Acme): 200 lbf / 890 N

• Revolvera instrumentu skaits: 12 pozīcijas

• Revolvera indeksēšanas laiks (viens instruments): 2 s

• Revolvera instrumentu sistēma: BMT75

• Darbīgo instrumentu maksimālais ātrums: 4 000 apgr./min

• Dzinējinstrumentu sistēma: BMT75

• Dzesēšanas šķidruma tilpums: 95 gal / 360 L

• Gaisa prasības: 4 scfm pie 100 psi / 113,0 L/min pie 6,9 bar

• Iebūvēta gaisa šļūtene: 3/8 collas

• Minimālais gaisa spiediens: 80 psi / 5,5 bar

• Ieejas maiņstrāvas spriegums (3 fāzes) – zems: 220 VAC

• Strāva pie pilnas slodzes (3 fāzes) – zema: 70 A (standarta) / 105 A (XP opcija)

• Ieejas maiņstrāvas spriegums (3 fāzes) – augsts: 440 VAC

• Strāva pie pilnas slodzes (3 fāzes) – augsta: 35 A (standarta) / 53 A (XP opcija)

• Paletes izmēri iekšzemes pārvadājumiem: 217,0 collas x 95,0 collas x 116,0 collas / 551 cm x 241 cm x 295 cm

• Eksporta kastes izmēri: 217,0 collas x 95,5 collas x 120,5 collas / 551 cm x 243 cm x 306 cm

• Eksporta kastes svars: 22 141 lb / 10 043,0 kg

Papildu aprīkojums

• Skaidu konveijers

• Tālvadības rokturis / CNC vadības pults

• Automātiskās durvis

• Eppinger Preci-Flex aktīvo instrumentu turētāji

• Samchully 3-žokļu patrona

• Instrumentu iestatītājs / pieskāriena zonde

• Dzesēšanas šķidruma/gaisa pūšanas šļūtene
