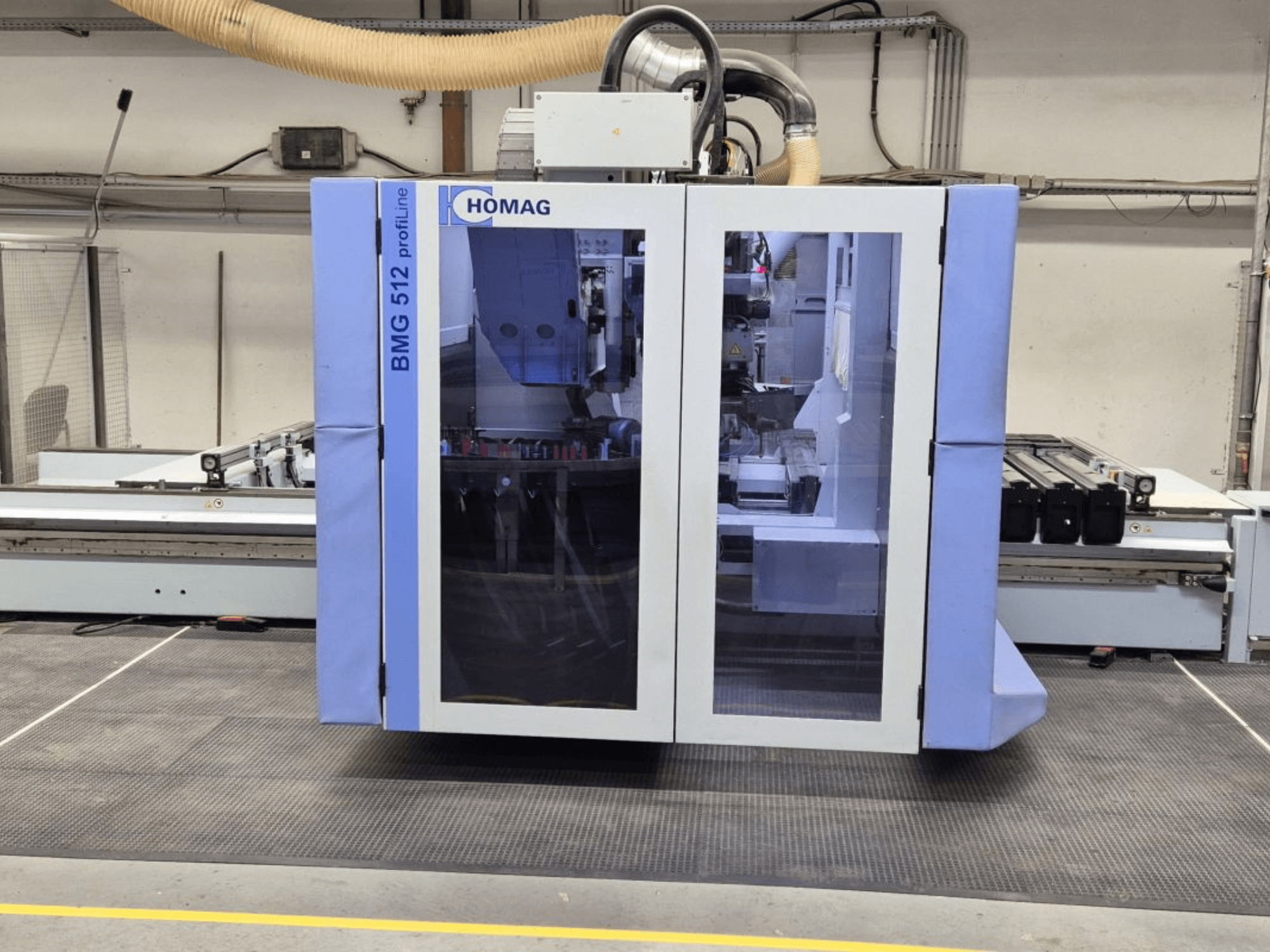

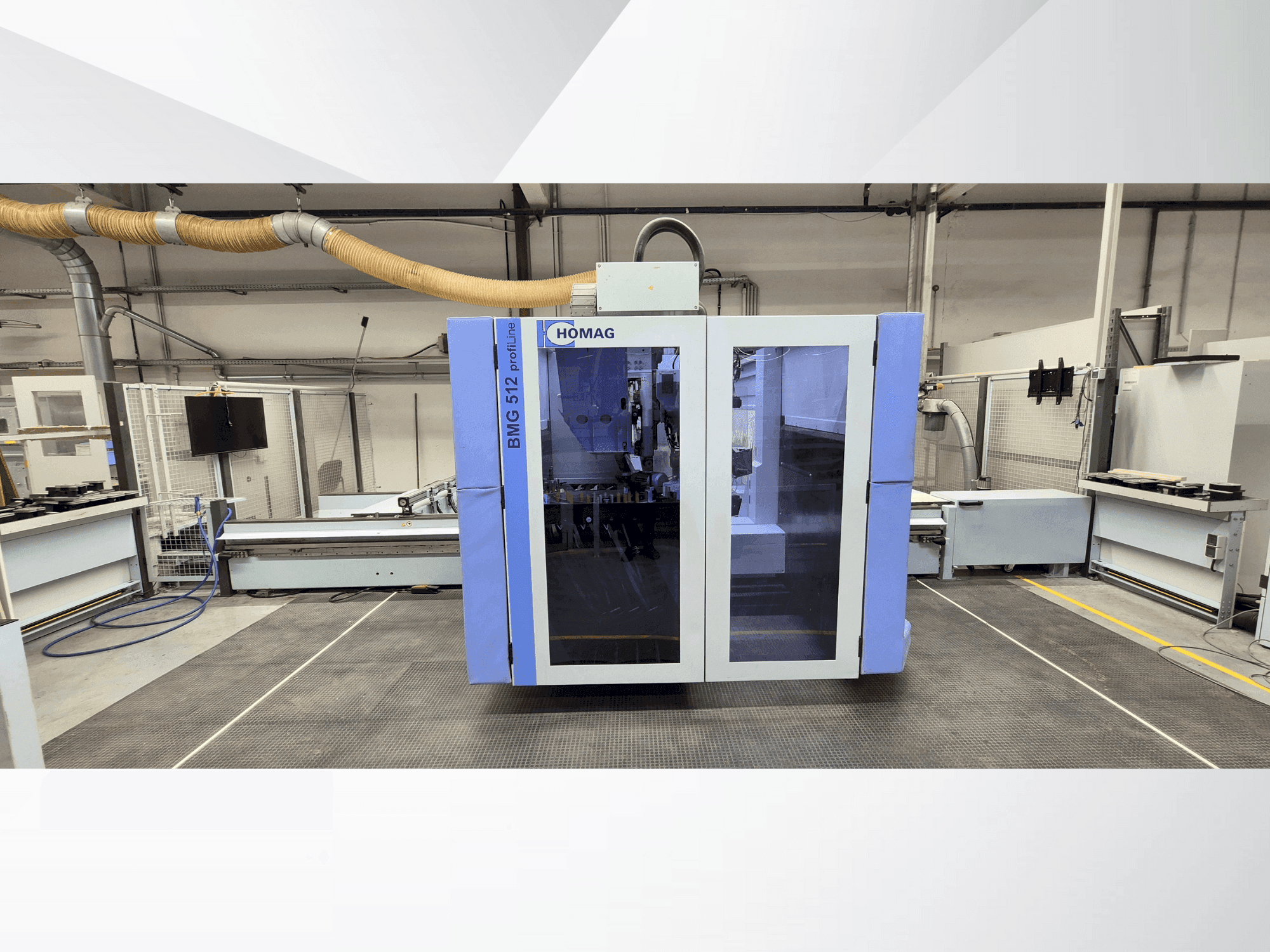

HOMAG - PROFI BMG 512/40/12/V/ADE-CNC-HOM-2016-00001

Papildu informācija

Apstrādājamais gabals

• Garumi: 4000 mm vienreizējai novietošanai / 2250 mm svārsta novietošanai

• Platums: 1450 mm visām vienībām un priekšējam aizbīdnim.

• Maksimālais sagataves biezums: 300 mm (ieskaitot stiprinājuma ierīces)

• Līdz 60 mm ar standarta skavām bez ierobežojumiem vienībām un izvilkšanai.

Galds

• Automātiskais konsoles galds

• Automātiski regulējams konsoles galds

• 8 konsoles Y = 1500 mm

• 16 sānu un apstāšanās tapas 140 mm, elektromehāniski vadāmas

• Dinamiska vietas sadale optimālai izmantošanai svārsta darbībā

• Dažādas dubultās vakuuma skavas

• Bez vakuumsūkņa; apgādā ar vakuuma sistēmu ēkas pusē

Instrumenti

• 18 kārtu disku instrumentu mainītājs

Galvenā piedziņa

• Apstrādes vārpsta: 12 kW (S6 darbība) / 9,5 kW (S1 darbība)

• Vārpsta ar hibrīda gultņiem

• Ar frekvenci regulējama rotācija: 0 - 24000 apgr./min.

• Automātiska padeves samazināšana, samazinoties vārpstas apgriezieniem

Iesmidzināšanas bloks

• POWEREDGE līmēšanas bloks

• Līmēšanas bloks 360° malu līmēšanai uz sadures savienojumiem.

• Līmes uzklāšana ar uzklāšanas rullīti uz malas materiāla

• 1 spiediena rullītis Ø 50 mm, 1 turpinājuma rullītis Ø 35 mm

• Maksimālais malas augstums: 65 mm

• Malas biezums: 0,4 - 3 mm (finieris 0,4 - 2 mm / PVC 1,0 - 2 mm)

• Karstā gaisa sprausla biezu malu sildīšanai nelielos rādiusos, vadāma ar NC palīdzību

Iekārtas vadība

• POWERCONTROL PC 86 POWERTOUCH

• Ar 21,5" Full-HD multitāch displeju

• WoodWOP grafiskai, uz dialogu orientētai CNC programmu izveidei.

• Diagnostikas sistēma WOODSCOUT

Papildu aprīkojums

• FLEX 5 vienības saskarne

• C ass ar vienības saskarni

• Neierobežots pagrieziena diapazons

• Savienojuma elements automātiskai instrumentu nomaiņai FLEX 5 vienībā

• Urbšanas galva

• 21 vārpsta V17 / H4 / S0 / 90°

• 17 vertikālās urbšanas vārpstas ar ātrās maiņas sistēmu

• T-veida izkārtojums: 7 vārpstas Y virzienā / 11 vārpstas X virzienā.

• 4 horizontālie vārpsti ar 0 / 90° zāģi

• Priekšizgriešanas stacija

• Pārvietojas kopā ar apstrādes portālu (X ass)

• Zāģēšanas / apgriešanas bloks instrumentu mainītājam

• Kombinēts apcirpšanas un stūru noapaļošanas bloks, sensora vadīts

• Kombinētais flush-trim / pull-knife bloks

Papildu informācija

• Apstrādes vārpstas dzesēšanas tvertne

• Integrēts skaidu konveijers, izkraušana pa kreisi

Piezīme: Tehniskie dati un apraksti ir informatīvi un nav saistoši.
