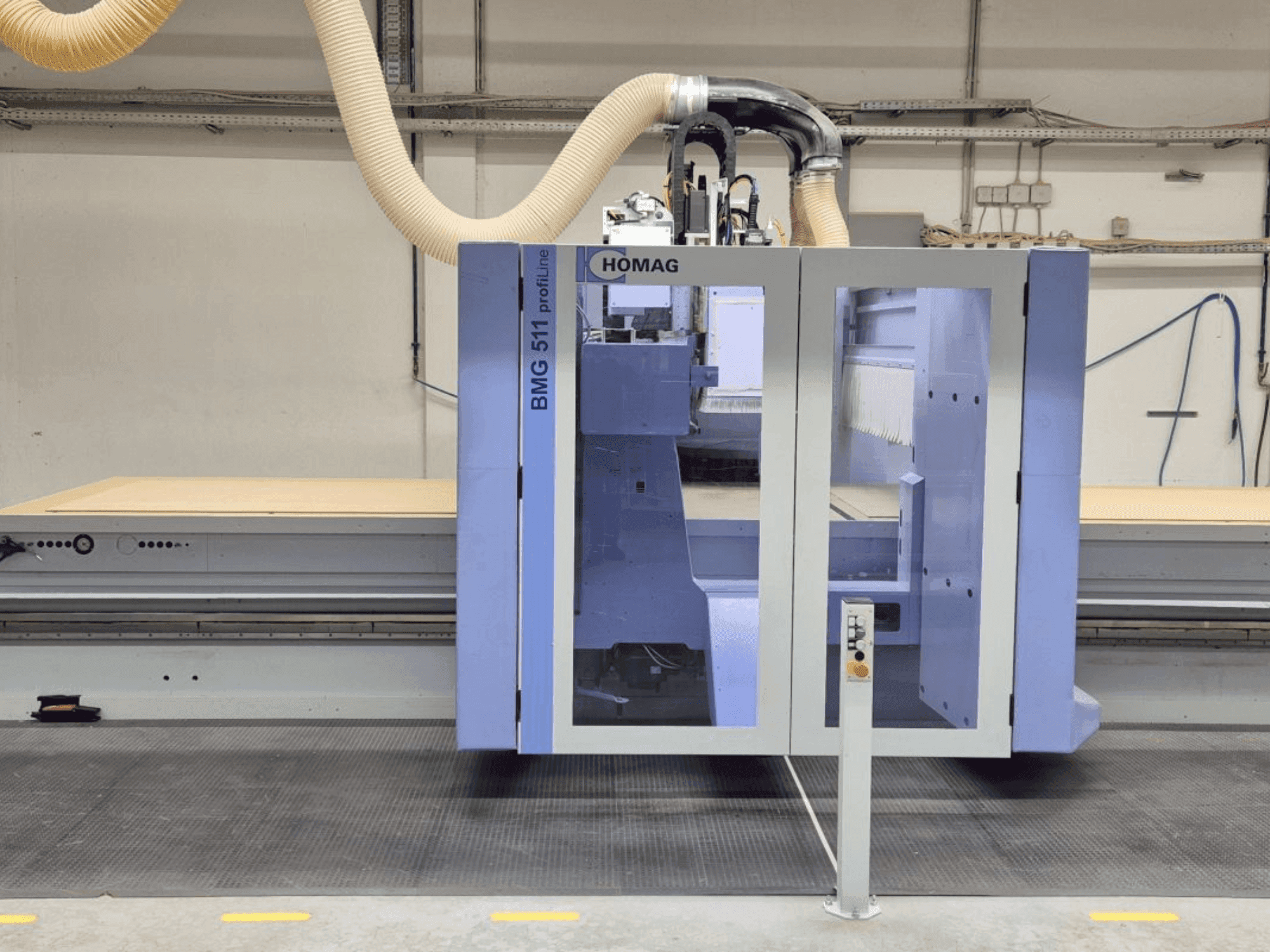

HOMAG - PROFI BMG 511/60/12/RDE-CNC-HOM-2015-00001

Darba zona: 6 000 x 1 550 mm

Apstrādājamo detaļu parametri:

• Garums (atsevišķa uzstādīšana): 6,000 mm

• Garums (svārsta darbība): 1,550-3,200 mm.

• Platums: maks. 1,550 mm (ar aizmugurējo bremzi un frēzi Ø25 mm)

• Apstrādājamo detaļu biezums: līdz 275 mm, ieskaitot iespīlēšanas ierīces; līdz 60 mm ar standarta iespīlēšanas aprīkojumu.

Ātruma komplekts: X ass maksimālā padeve 80 m/min

X ass ātrums: 80 m/min

Instrumenti:

• Instrumentu nodošanas stacija mašīnas gultas kreisajā pusē

• Diska tipa instrumentu mainītājs: 18 pozīcijas

  • Jaudas opcijas: 18 x Ø130 mm instrumenti vai 9 x Ø180 mm + 9 x Ø70 mm instrumenti.

  • Maksimālais agregāta garums: 320 mm

• Instrumenti nav iekļauti komplektā

Galvenais frēzēšanas vārpsta:

• 12 kW (S6) / 9,5 kW (S1)

• Frekvences regulēšana 0-24 000 apgr./min.

C ass:

• Ar agregātu saskarni; neierobežots pagrieziena diapazons

• FLEX-5 agregāta saskarne (agregāts nav iekļauts komplektā)

Urbšanas galva (30 vārpstas) - V20 / H10 / S360° "MPU":

• C ass ±185° urbšanai/ zāģēšanai jebkurā leņķī

• 20 vertikālas ātrgaitas vārpstas ar ātru maiņu

• Vertikālais vārpstu izkārtojums (U-veida): 3 rindas ar 11, 3 un 6 vārpstām, 32 mm attālums starp vārpstām.

• 10 horizontālās vārpstas: 4 pāri ar attālumu 32 mm; 1 pāris ar attālumu 320 mm.

Rievgriešanas/dalīšanas zāģis: asmens diametram līdz Ø200 mm

Galds/bāze:

• Galds: režģa galds ar rievotu alumīnija profilu

• Dinamiska galda laukumu sadale (R-tabls): automātiska detaļas izmēra pārbaude; vakuuma zonas pastāvīgi piešķirtas apstrādes laukiem.

Vadība/programmatūra:

• POWERCONTROL PC 86 POWERTOUCH

• 21,5" Full HD multi-touch displejs

• WoodWop grafiska, uz dialogiem balstīta CNC programmēšana

Vakuums: piegādāts ar klienta vakuuma sistēmu (nav iebūvēta vakuumsūkņa).
