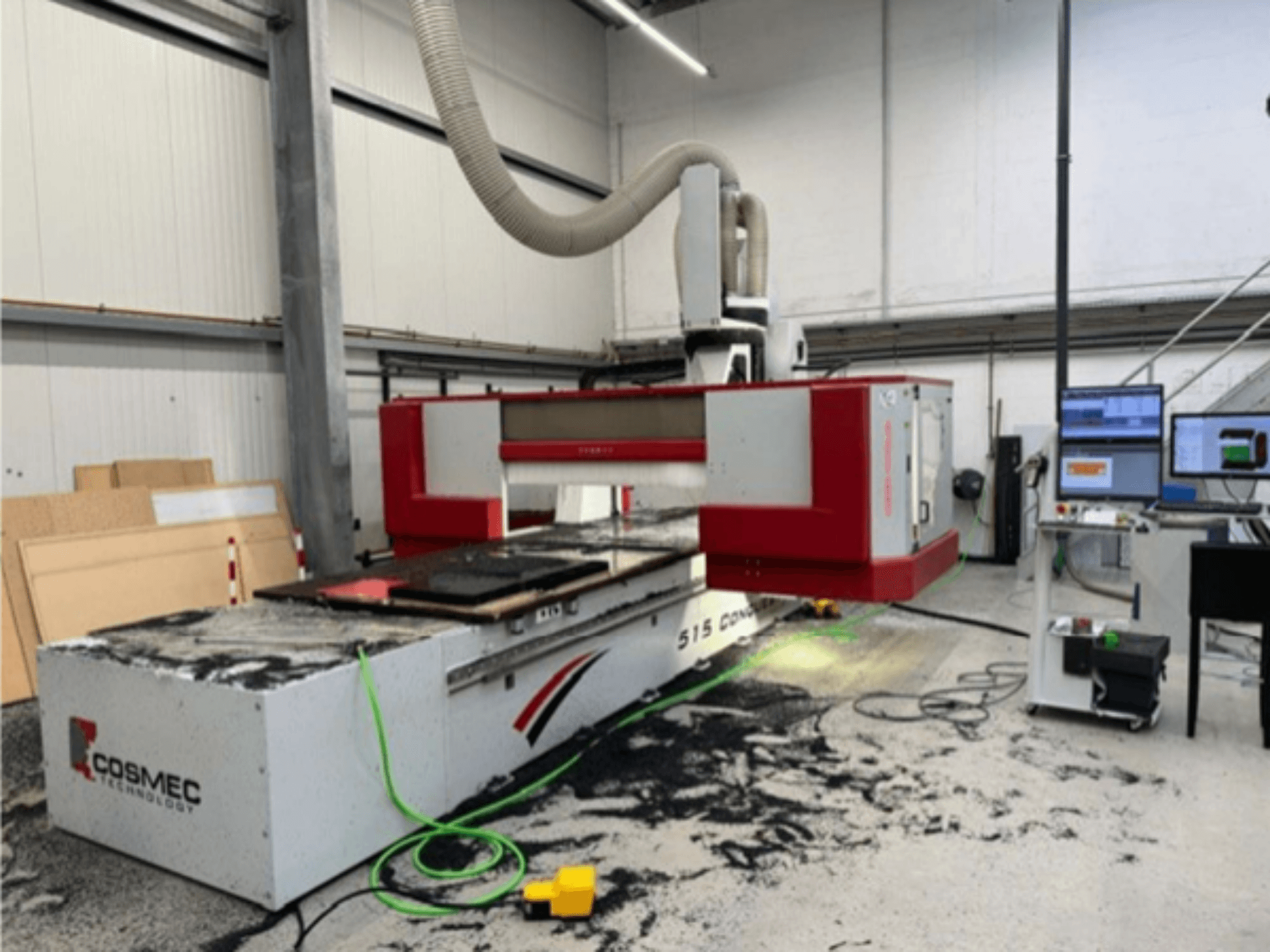

COSMEC - Conquest 515DE-CNC-COS-2021-00001

• Pieteikumi: Masīvkoka, koksnes materiālu un dažādu plastmasu apstrāde.

• Konfigurācija: Fiksēts darba galds, abpusēji darbināms pārvietojamais portālgalds, nepārtraukti interpolējams 5 asu frēzēšanas vārpsts.

• Bāze/brants: Rievota metināta tērauda konstrukcija, kas nodrošina augstu stingrību.

• Vadības sistēma un piedziņas:

  • X/Y asis: X/x: zobrats un zobrats ar servopiedziņām.

  • Dubultā portālceltņu motorizācija X: divi sinhronizēti servomotori.

  • Z ass: lodveida skrūve ar servopiedziņu

  • Pret putekļiem aizsargātas lineārās vadotnes

• Drošība: Trīsdaļīgi drošības paklājiņi iekraušanai neaktīvā zonā; pārvietojamais daļējs korpuss ar Lexan aizsargstiklu

• Centrālā eļļošana: Automātiska

• Vakuuma sistēma: Vakuuma sistēma: svārsta apstrādei ar konstantu iesūkšanas jaudu abās darba zonās.

• Ekspluatācija: Tālvadības pults ar kabeļa vadību pamatfunkcijām; mobilais vadības panelis.

• Elektriskais: Vadības skapis ar aizsardzību pret putekļiem (CE) līdz IP55 ar gaisa kondicionēšanas ierīci.

• CNC vadība: OSAI atvērtā ciparu vadība

• 5 asu dakšu galva Z 700:

  • B un C ass bezsuku servopiedziņas: 700 700 700: bezsuku servopiedziņas B un C asīm.

  • Maksimālais rotācijas ātrums: 750°/2 sek.

  • C ass rotācija: +/- 360°

  • B ass (pagrieziena) rotācija: 360°/- 360°: +/- 110°

• Tehniskie dati:

  • Vektora ātrums: 80 m/min

  • Maksimālais apstrādājamās detaļas augstums: 500 mm

  • Apstrādes laukums: 4210 x 1605 mm (palielināta darba zona)

• Komunālie pakalpojumi/prasības:

  • Saspiestā gaisa padeve: Gaisa padeve: 7 bāri

  • Ekstrakcijas jauda: min. 2200 m3/h; ekstrakcijas ātrums min. 28 m/s

  • Sūkšanas pieslēgums: Ø 160 mm

• Darba galds (Comec izstrādāts):

  • Fenola sveķu režģa galds, 50 x 50 mm režģis.

  • Saderīgs ar Cosmec sūknēšanas sistēmu un šabloniem.

  • Sadalīts divās darba zonās

  • Vītņotie caurumi mehāniskai piestiprināšanai; 3 ievelkami aizbīdāmie aizbīdņi

• Galvenā vārpsta:

  • 5 asu, dzesēts ar šķidrumu, HSK 63 F

  • keramikas gultņi; rotācija CW/CCW

• Izvilkšanas pārsegs: Ar NC vadību, regulējams augstums

• Instrumentu mainītāji: 2 integrēti 12 staciju instrumentu mainītāji HSK 63 F.

  • Maksimālais instrumentu Ø 150 mm (ja blakus esošā stacija ir brīva)

  • Maksimālais instrumenta Ø 120 mm (ja blakus esošā stacija ir aizņemta)

  • Maksimālais instrumenta + turētāja svars: 40 kg

• Instrumentu mērīšana: Automātiskā instrumentu garuma mērīšanas stacija

Papildu aprīkojums

• Vakuumsūknis: 250/300 m³/h (50/60 Hz), 5,5 kW.

• Programmatūra: Jaunākā 5 asu vienlaicīgas apstrādes programmatūras versija (ar uzturēšanas līgumu)
