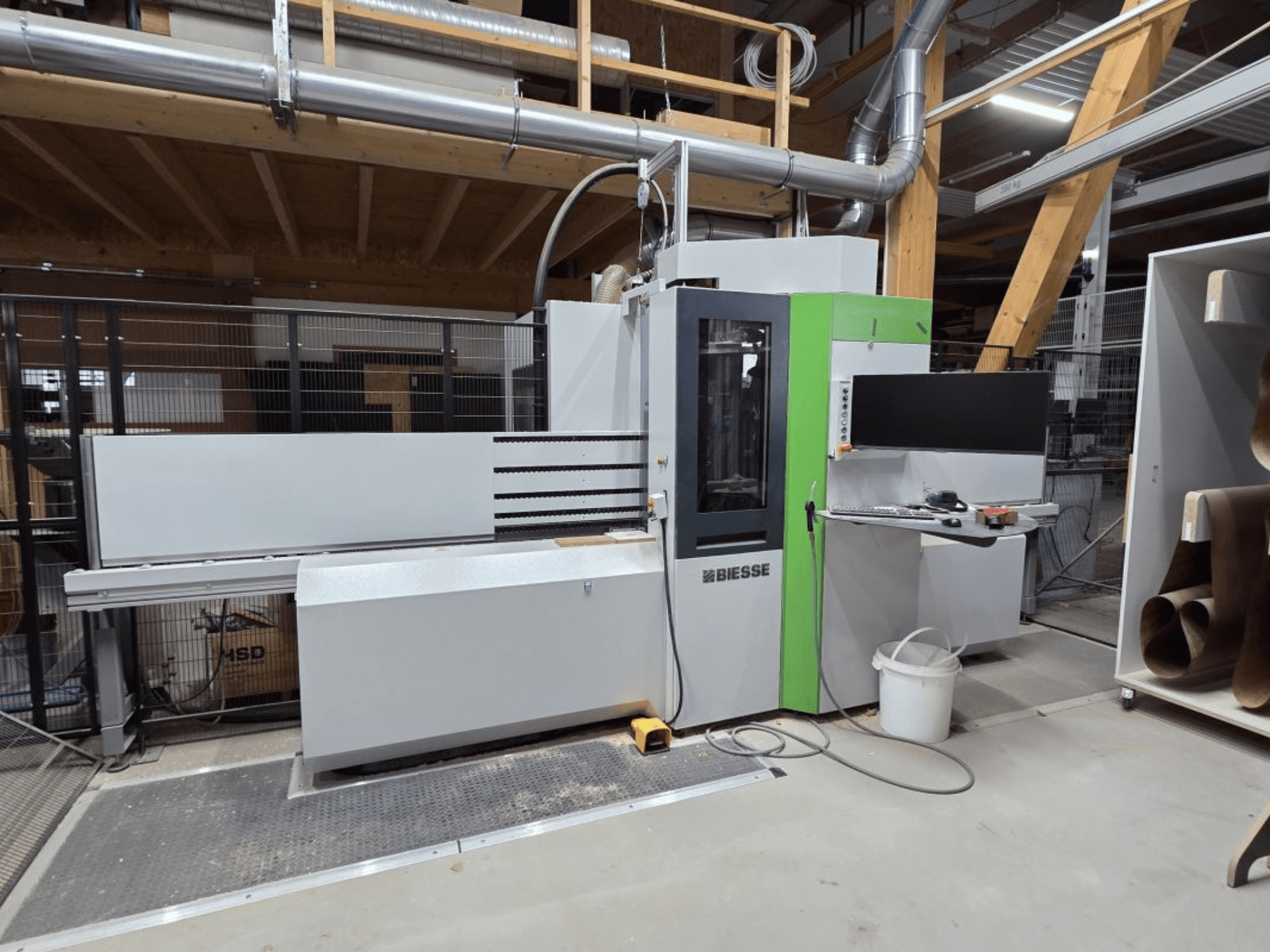

BIESSE - Brema EKO 2.2DE-CNC-BIE-2022-00001

Lietots vertikālais CNC apstrādes centrs

Zīmols: Biesse

Tips: Brema EKO 2.2

Ražošanas gads: 2022

Tehniskie dati

Darba zona

X = 3 200 mm

Y = 1 250 mm

Detaļas izmēri

Garums (X): 200–3 200 mm

Platums (Y): 35–1 250 mm

Biezums (Z): 8–60 mm

Maksimālais detaļas svars: 50 kg

Darbgabala atskaites sistēma

Detaļa tiek iepriekš novietota garenvirzienā (X ass) iekraušanas zonā mašīnas kreisajā pusē, izmantojot fiksētu atskaites atbalstu, kas uzstādīts uz mašīnas galda.

Detaljas pozicionēšanas vienība

Darba gabala pozicionēšanu X-asī veic divi fiksējošie satvērēji, kas apstrādes procesa laikā droši notur darba gabalu. Pārvietošanu nodrošina divi neatkarīgi darbināmi servodzinēji.

Detaļas atbalsta virsma

Darba gabala atbalsta virsma, uz kuras atrodas apstrādes vienības, sastāv no virknes gumijotiem veltņiem, kas nosaka darba gabala atskaites punktu Z-asī.

Pretējā pusē no apstrādes vienībām spiediena sistēma nodrošina optimālu detaļas fiksāciju visā apstrādes procesa laikā.

Transformators un elektriskais pieslēgums barošanas spriegumam 380–415 V (±10 %), 50/60 Hz

Gaisa kondicionēšanas iekārta elektriskajam vadības skapim

bSolid vadības sistēma

HP komplekts detaļas fiksējošo satvērēju ātrai pārvietošanai

Kombinētā sistēma, kas sastāv no servodzinējiem un precīzām planētu pārnesumkārbām, nodrošina pozicionēšanas ātrumu līdz 110 m/min ar strauju paātrinājumu.

Kājpedālis fiksējošo satvērēju atvēršanai/aizvēršanai

BH28 urbšanas galva ar individuāli izvēlējamām vārpstām

- 17 vertikālie vārpsti (7 pa X asi, 10 pa Y asi)

- 5 horizontālie vārpsti (3 pa X asi, 2 pa Y asi)

- 1 rievotājs ar fiksētu griešanas virzienu X asī

11 kW elektrospindele ar HSK-F instrumentu savienojumu un C-ass griezes momentu

- 11 kW, 24 000 apgr./min. (S1 nepārtraukta darbība)

- 6 000–24 000 apgr./min., programmējams ar NC

HSK-F63 leņķveida zāģēšanas vienība

- Maksimālais apgriezienu skaits: 8 400 apgr./min

Urbšanas un frēzēšanas vienība augšējām un apakšējām malām / galējo urbšanas un frēzēšanas vienība

- Maksimālais apgriezienu skaits: 9 000 apgr./min

- ER20 spīlveida instrumentu turētājs

8 pozīciju instrumentu mainītājs - diska tipa instrumentu magazīna

"Jutīgu virsmu" komplekts detaļu transportēšanai

Lāzera ierīce manuālai QR koda nolasīšanai

SOPHIA – savienojums ar IoT

Tapas ievietošanas vienība Ø8 × 40 mm tapām ar līmes iesmidzināšanu

Barcode2HOPS ar mainīgajiem

„MultiPost“ atjauninājums

POST elementu sadalītājs

NC-HOPS 7.0

Piezīme:

Tehniskie dati un apraksti ir kopijas no pasūtījuma apstiprinājuma, kas bija spēkā tajā brīdī. Informācija ir paredzēta tikai informatīviem nolūkiem un nav saistoša.
