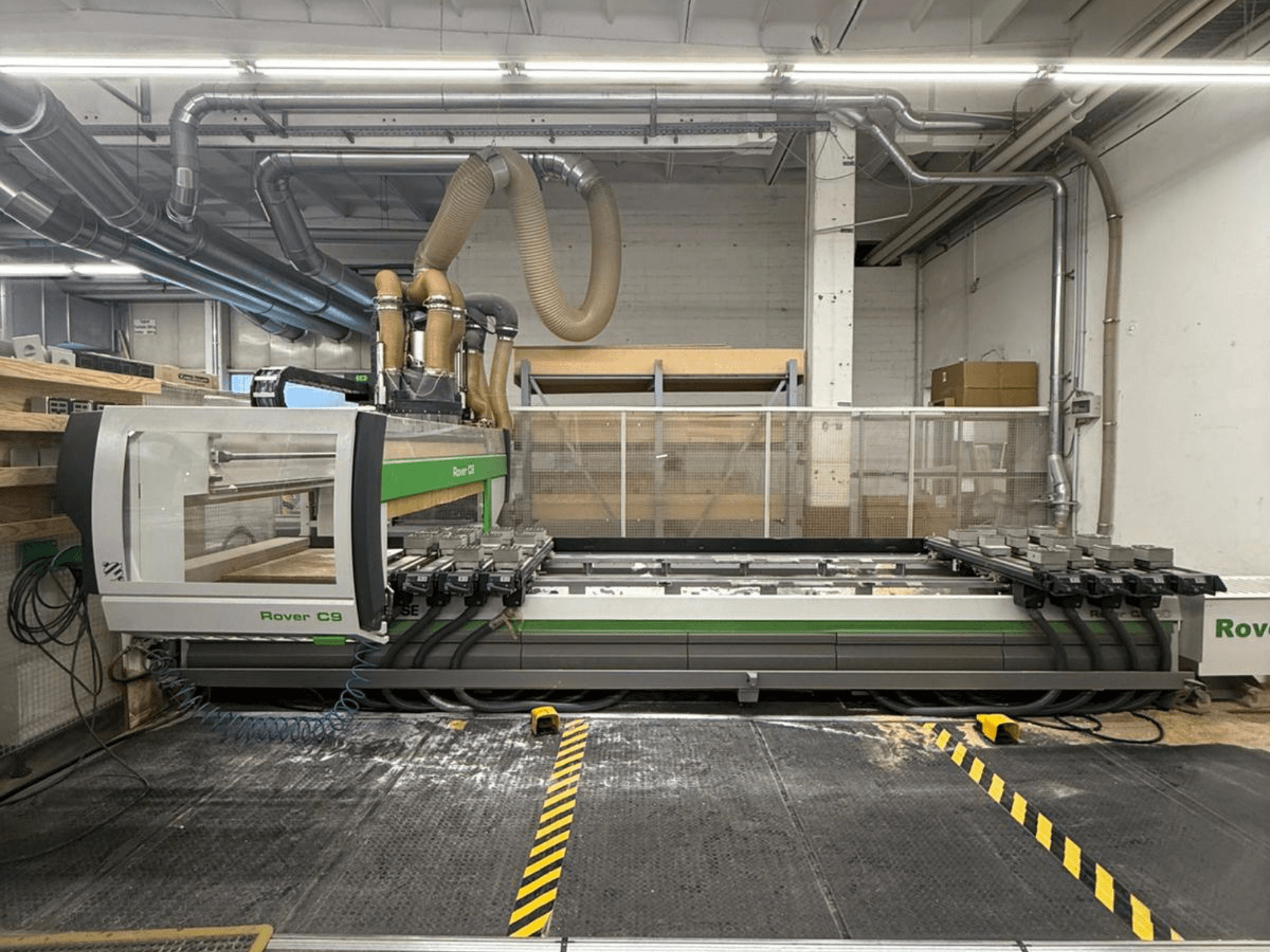

BIESSE - ROVER C9.50DE-CNC-BIE-2007-00002

Darba galds un nostiprināšana

• 8 ATS plākšņu turētāji (L = 1525 mm) un 24 slīdvadi

• Plākšņu turētāju un slīdvadu automātiska pozicionēšana (EPS X-Y)

• Pneimatiskā fiksēšanas sistēma, sadalīta 2 darba zonās X virzienā

• 8 aizmugurējie atskaites apturētāji, gājiens 115 mm

• 8 atbalsti, gājiens 140 mm, novietoti 1175 mm augstumā (L = 1280 / 1525 / 1800 mm)

• 8 atbalsti, gājiens 140 mm, novietoti 770 mm augstumā (L = 1280 / 1525 / 1800 mm)

• 4 sānu ierobežotāji, gājiens 140 mm (2 pa kreisi + 2 pa labi), ar pneimatisko sistēmu

• 4 noņemami centrālie ierobežotāji, gājiens 140 mm (2 pa kreisi + 2 pa labi), ar pneimatisko sistēmu

• Sensors nolaisto ierobežotāju noteikšanai

• Pneimatiskā sistēma stieņu turētāju pacelšanai

• 6 stieņu turētāju pacelšanai, kas atvieglo iekraušanu (H = 74 mm moduļi)

Vakuums

• Vakuuma sistēma 250 m³/h sūknim

• 250 m³/h rotācijas lāpstiņu vakuuma sūknis standarta vakuuma sistēmai

Apstrādes vienības un konfigurācija

• Kompozīcija C3-A1:

  • Ierīce skaidu novirzītāju ar pneimatiskiem vai induktīviem sensoriem uzstādīšanai uz 5-asu apstrādes vienības

  • Flancis vienību uzstādīšanai uz apstrādes vienības ar 5 interpolācijas asīm (vienības izmantojamas tikai tad, ja elektriskais vārpsts ir vertikāls)

• Komplektācija C3-P2:

  • Papildu Z virzulis aizmugurējām apstrādes vienībām, ko vada neatkarīga Z ass

  • 16 vertikāli un 4 horizontāli urbšanas vārpsti Y virzienā

  • Ķēdes tipa instrumentu mainītājs ar 22 pozīcijām (180 mm attālums starp centriem)

  • Dzelzs satvērējs skaidu novadītājam ar pneimatisko vai induktīvo sensoru, novietots ķēdes instrumentu mainītājā

  • RH skaidu novadītājs ar induktīvo sensoru standarta elektriskajam vārpstam vai 15 kW 5-asu elektriskajam vārpstam (nepieciešama ierīce skaidu novadītājam; nepieciešams flancis vienību montāžai, ja tiek izmantots 5-asu elektriskais vārpsts; nepieciešama C-ass, ja tiek izmantots standarta elektriskais vārpsts)

Sistēmas

• Automātiskā eļļošanas sistēma

• Vadības bloks ar 5 interpolācijas asīm

Papildu informācija

• pieejams papildu atjaunots 5-asu galvenais vārpsts

• 8 horizontālie urbšanas vārpsti, 12 vertikālie urbšanas vārpsti un rievotājs nav ekspluatācijā

• Konveijera lenta skaidu un atgriezumu aizvākšanai (skaidu konveijers)

• Šķidruma dzesēšanas iekārta šķidruma dzesētajām sistēmām (var dzesēt divus elektriskos vārpstus vai vienu elektrisko vārpstu un vienu šķidruma dzesēto urbšanas galvu)

Piezīme: Tehniskie dati un apraksti ir ņemti no sākotnējā pasūtījuma apstiprinājuma un ir paredzēti tikai informācijas nolūkos; tie nav saistoši.
