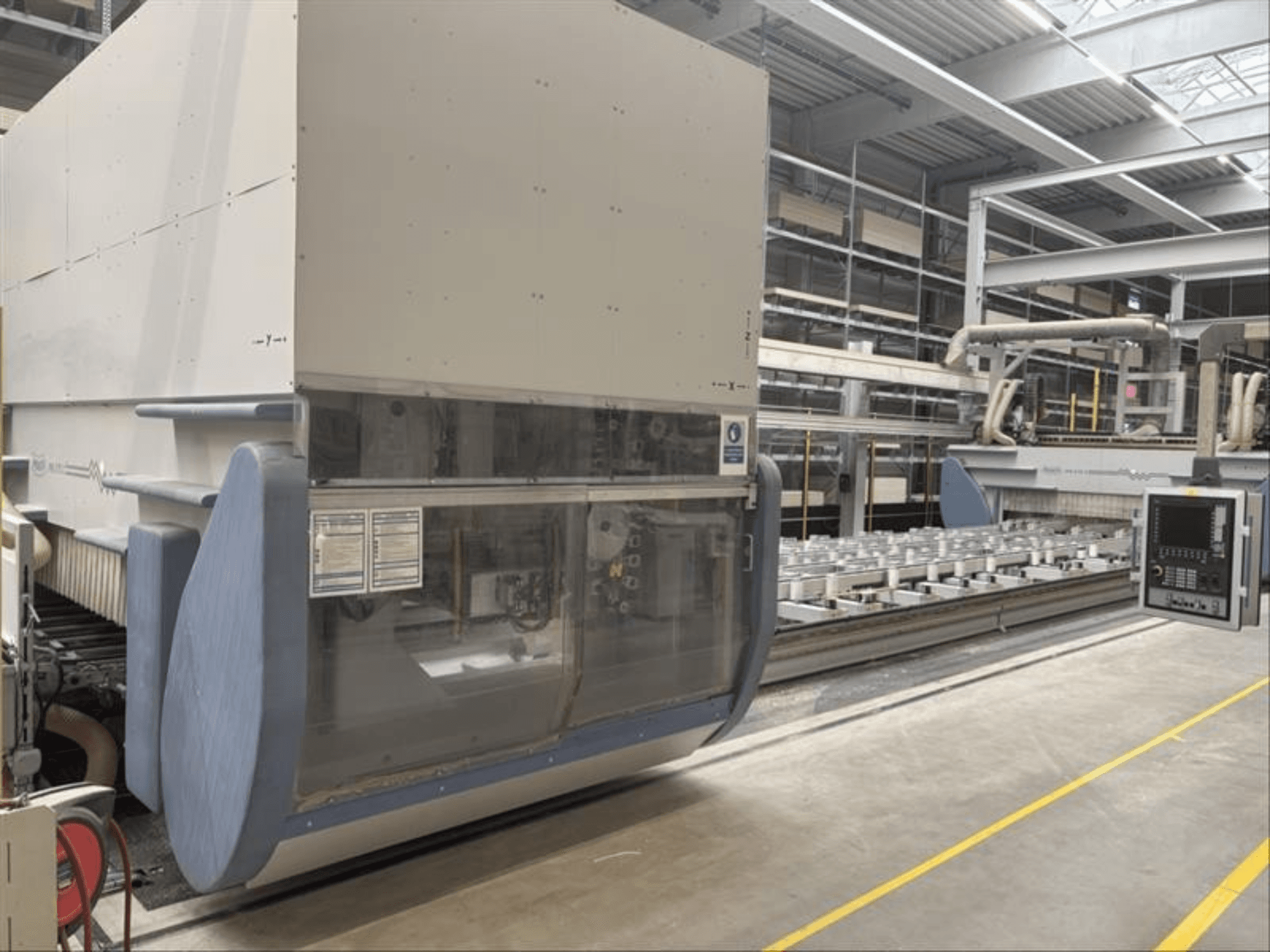

MAKA - PM 270 XDE-CNC-MAK-2012-00001

• CNC vadība: OP 15 vadības panelis ar 15 collu displeju uz vadības sliedes gar gar garenvirziena asi.

• Darba zona / apstrādājamais kubs (ar instrumentu L/D 160 mm):

  • X: 9000 mm (ar abiem portāliem)

  • Y: 2700 mm

  • Z: standarta kubs 420 mm

  • Pielāgota konstrukcija sagatavju biezumam līdz 60 mm

  • 5 asu bloks

• Portāls 1:

  • Universāls 5 asu frēzēšanas bloks

  • Vārpstas jauda: 20/26 kW (S1/S6)

  • Ātrums: līdz 24 000 apgr./min, ar ūdens dzesēšanu

  • Instrumentu saskarne: HSK F63, automātiska instrumentu nomaiņa

  • Iespējama vītņu griešana

  • Ķēdes instrumentu magazīns: 32 pozīcijas ar rotējošu satvērēju; fiksēts operatora pusē.

• Portāls 2:

  • 2 agregātu montāžas konsoles, katra ar 2 lielas noslodzes daudzvārpstu urbšanas agregātiem

  • Kopīgs izplūdes pārsegs

  • 13 urbšanas vārpstas katrā blokā (kopā 26), individuāli vertikāli regulējamas, L-veida izkārtojums

  • 2 slīpi urbšanas vārpstas, regulējamas 0-25° uz priekšu (1 labā, 1 kreisā), katra aptuveni 2,2 kW, 2800 apgr./min.

  • Urbju skava: Rego Fix ER 25 M

• Mašīnas galds:

  • Bāzes rāmis ar lineāro vadīklu

  • 12 galda šķērssijas uz lineārajām vadotnēm X pozicionēšanai, katra ar NC piedziņu un pozicionējama.

  • Vakuuma padeve integrēta šķērssijās

  • Katra šķērssija atsevišķi tiek uzraudzīta ar vakuumu un savienota ar mašīnas vadību.

• Uzstādīšanas prasības: Pamata padziļinājums aptuveni 300 mm

• Darba vietas drošība:

  • Braucamā drošības kabīne uz abiem portālceltņiem

  • Drošības buferi un drošības gaismas aizkaru sistēma operatora pusē un aizmugurē.

Papildu aprīkojums

• Apstrādājamo detaļu padeves sistēma: 1 lentes konveijers ar 4 lentes pavedieniem (katrs 40 mm plats); katra šķērssija ar NC kontrolētu pacelšanas ierīci; gājiens 110 mm (+10 / -100 mm).

• Vakuuma sistēma: Mink MM 1322 tipa vakuumsūknis, iesūkšanas jauda 250 m³/h, ar 500 litru starprezervuāru ātrai vakuuma veidošanai.

• Skaidu apstrāde: 2 skaidu transportiera lentes zem apstrādes zonas (skaidām/maziem atkritumiem līdz 100 x 100 x 100 mm).

• Automātiska centrālā eļļošanas sistēma
