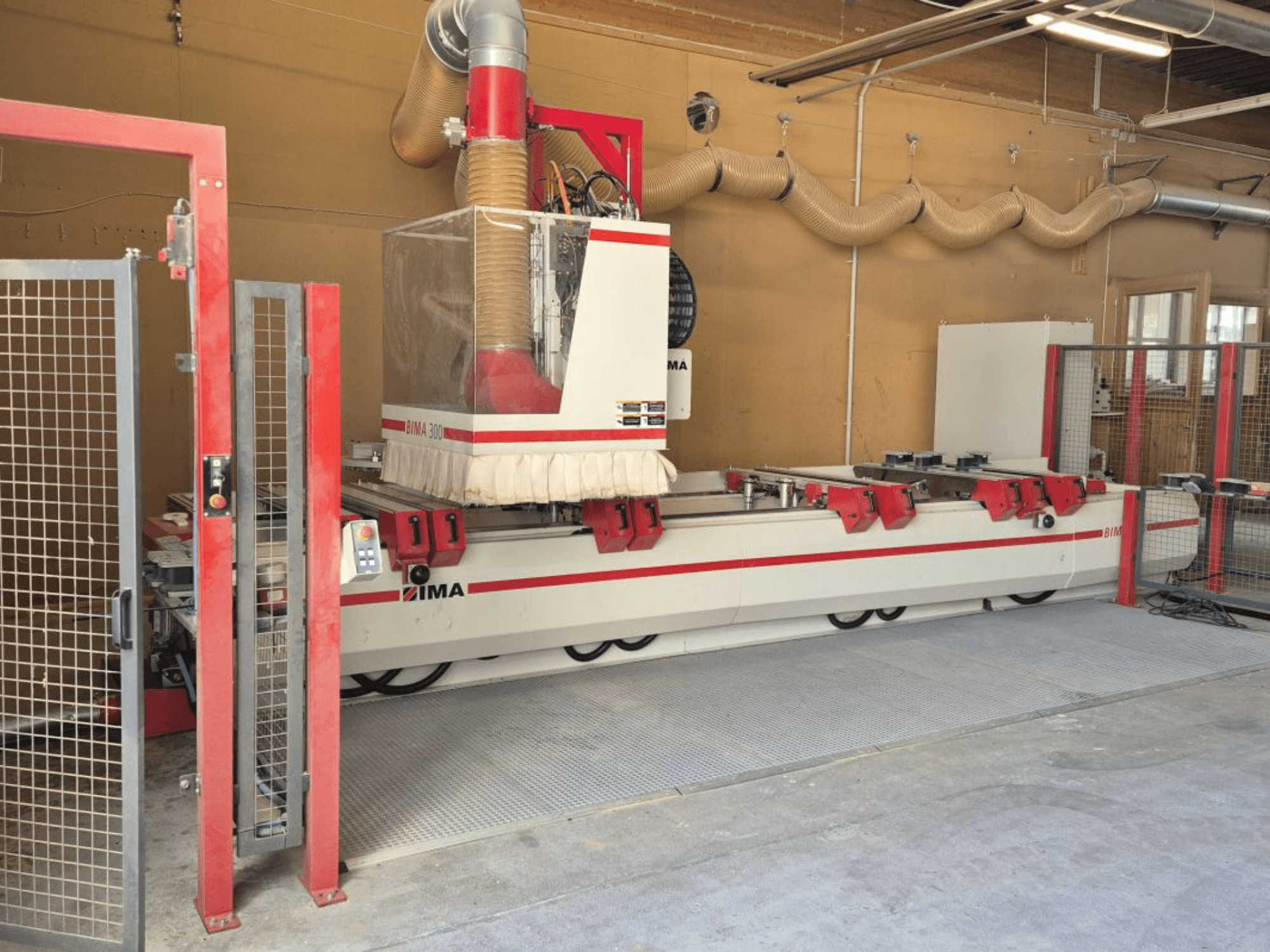

Šis 4 asu IMA BIMA/300/125/530 CNC apstrādes centrs ir ražots 2012. gadā. Tam ir plašs darba diapazons ar X virzienu 5300 mm un Y virzienu 1400 mm. Mašīna ir aprīkota ar jaudīgu galveno vārpstu ar apgriezienu diapazonu 0-24 000 apgr./min un HSK F63 instrumentu turētāju. Ja vēlaties iegūt augstas kvalitātes CNC apstrādes iespējas, apsveriet mūsu piedāvāto IMA BIMA/300/125/530 mašīnu. Sazinieties ar mums, lai saņemtu sīkāku informāciju.
Pārskats
- zīmols: IMA
- gads: 2012
- MODELIS: BIMA/300/125/530
- pielietojuma veids: CNC koka apstrāde
- Atrašanās vieta: Vācija
- iekārtas veids: CNC apstrādes centrs
- vadības bloka zīmols:
Tehniskā informācija - IMA BIMA/300/125/530
Kustība
- Asu skaits: 4
- X ass pārvietošanās: 5300 mm
- Y ass pārvietošanās: 1400 mm
Tehniskās specifikācijas
- Vārpstas jauda: 10 kW
- Vārpstas ātrums: 24000 RPM
Papildus informācija
Darba diapazons
Y (galvenā vārpsta + instruments Ø20 mm): 1400 mm
Y (urbšanas bloks, visi vertikālie urbji): 890 mm
Apstrāde ar vienu staciju: X = 2 × 2550 mm; centra atstarpe X = 200 mm.
Apstrāde ar indeksēšanas galdu: X = 2 × 2250 mm; brīva vieta centrā = 800 mm.
Instrumentu žurnāls
Automātiskais instrumentu/adapteru mainītājs, revolverveida, 18 slots
Uzmontēts uz balsta, pārvietojas X virzienā
Vadība un eļļošana
Uz visām asīm uzstādītas iepriekš uzpildītas, virsmā rūdītas precīzas rullīšu vadotnes.
Manuāla centrālā eļļošana galveno asu lineārajām vadotnēm un Z ass lodīšu skrūvei.
Vakuums/fiksēšana un galds
1 vakuumsūknis, 90 m³/h
Konsoles galds ar 2 fiksētiem labās un 2 fiksētiem kreisās puses apstrādājamo detaļu fiksatoriem (X virzienā) Y kustībai
10 balsta balsti, bezgalīgi regulējami X virzienā, katrs ar aizmugurējo apstādinājumu
Visi apstādinājumi ir programmējami
Sūknēšanas plāksnes ar patentētu 2 ķēžu saspiešanas sistēmu (bez šļūtenes)
8 gludas atbalsta sliedes, automātiski nolaižamas
2 sēnes pogas iespīlēšanai/atlaišanai
Vārpsta un apstrādes bloki
Galvenā vārpsta: 10,0 kW (S6), 7,5 kW (S1); HSK F63 (Ø38 mm, saskaņā ar DIN 69893); 0-24 000 apgr./min, programmējams
Centrāli integrēta CNC ass: 360° rotācija adapteru blokiem, griezes momenta atbalsts galvenajam vārpstam, pneimatiskais interfeiss.
Urbšana/grauzdēšana: Vertikālā urbšanas iekārta l14 ar 6 horizontālajiem vārpstiņiem; horizontālās iekārtas ar 2 izvadiem katra.
Pievienots rievu zāģēšanas bloks, pagrieziens 0°/90°.
Vadība un programmatūra
ICOS CNC vadība: Datorā bāzēta, Windows UI, visu servo asu ceļa vadība, uzdevumu saraksta/uzdevumu apstrāde, IMA dublēšana un atjaunošana uz diviem cietajiem diskiem, UPS.
IMAWOP programmatūra: Dialogprogrammēšana, 3D skats un pamatdetaļu, piesūcekņu, kronšteinu, instrumentu un adapteru simulācija.
Papildu aprīkojums
Papildu otrais vakuumsūknis, 90 m³/h
Papildu centrālā apstāšanās rinda sagatavju centrēšanai.
Skaldņu konveijera lentes
*Parādītie dati var atšķirties no faktiskajām vērtībām, par to jāpārliecinās tirdzniecības pārstāvim.
