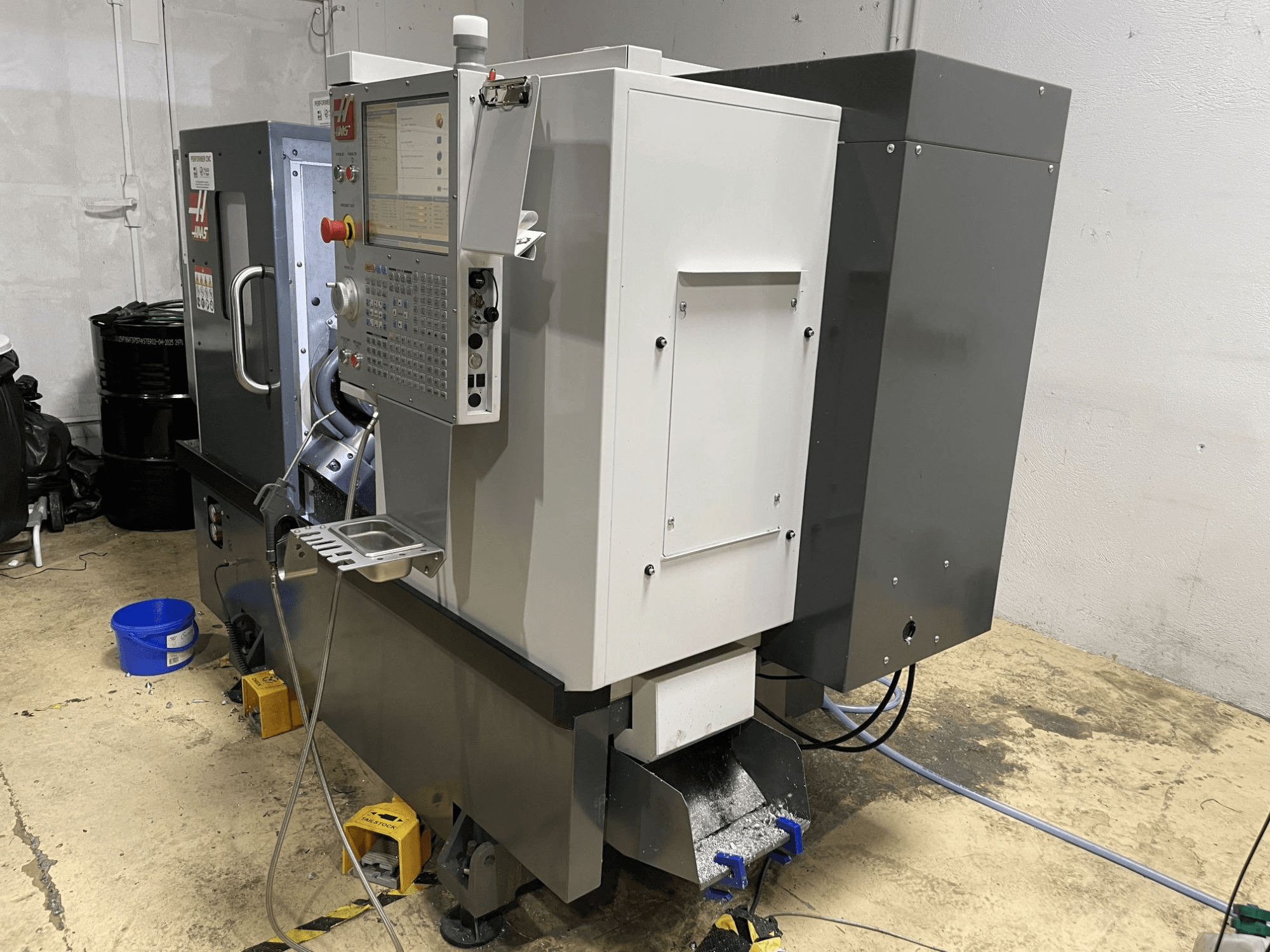

HAAS - ST-15Y FR-TUR-HAA-2020-00001

Ietilpība

• Patsvara izmērs: 210 mm

• Maksimālais detaļas pagrieziena diametrs: 419 mm

• Maksimālais griešanas diametrs (BOT vai VDI revolveris): 305 mm

• Maksimālais griešanas garums: 406 mm

• Stieņa diametrs: 64 mm

Padeves ātrumi (ātrgaitas)

• X ass: 12,0 m/min

• Y ass: 12,0 m/min

• Z ass: 30,5 m/min

Asu motori (maksimālais vilces spēks)

• X ass: 10 676 N

• Y-ass: 10 231 N

• Z ass: 16 458 N

Vārpsta

• Vārpstas gals: A2-6

• Vārpstas caurums: 88,9 mm

• Maksimālais vārpstas griezes moments: 203 Nm pie 500 apgr./min

Galvenā vārpsta C-ass

• C-ass jauda: 3,7 kW

• Maksimālais apgriezienu skaits: 60 apgr./min

• Pozicionēšanas precizitāte: ±0,02°

• Bremzes spiediena spēks: 4448 N

• Bremzes diametrs: 366 mm

• Bremzes turēšanas griezes moments: 190 Nm

• Vadība: interpolēta kustība un pozicionēšana

Revolveris un instrumenti

• Revolveris: 12 pozīciju hibrīds (6 VDI / 6 BOT)

• Instrumenta konuss: VDI40

• Darbīgi/rotējoši instrumenti: Jā, maksimālais ātrums 4000 apgr./min

• Urbšanas stieņa aizmugurējais atstarpes: 19,1 mm

• Instrumentu pozīcijas: 12

Aizmugurējais vārpstas galds

• Tips: hidrauliskais aizmugurējais vārpstas turētājs

• Vārpstas gājiens: 95 mm

• Rūpnieciskā korpusa pozicionēšana: 508 mm

• Spiedes diapazons: 623–5027 N

Dzesēšanas šķidrums un gaiss

• Dzesēšanas šķidruma tilpums: 114 L

• Nepieciešamais gaisa daudzums: 113 L/min pie 6,9 bar

Elektrība

• Ieejas maiņstrāvas spriegums (3 fāzes, augsts): 440 VAC

• Strāva pie pilnas slodzes (3 fāzes, augsta): 20 A

• Strāva pie pilnas slodzes (3 fāžu zemā režīmā): 40 A

Piezīmes par konfigurāciju

• C-ass: Jā

• Y-ass: Jā

• Piedziņas instrumenti: Jā

• Pretvārpsta: Nē
