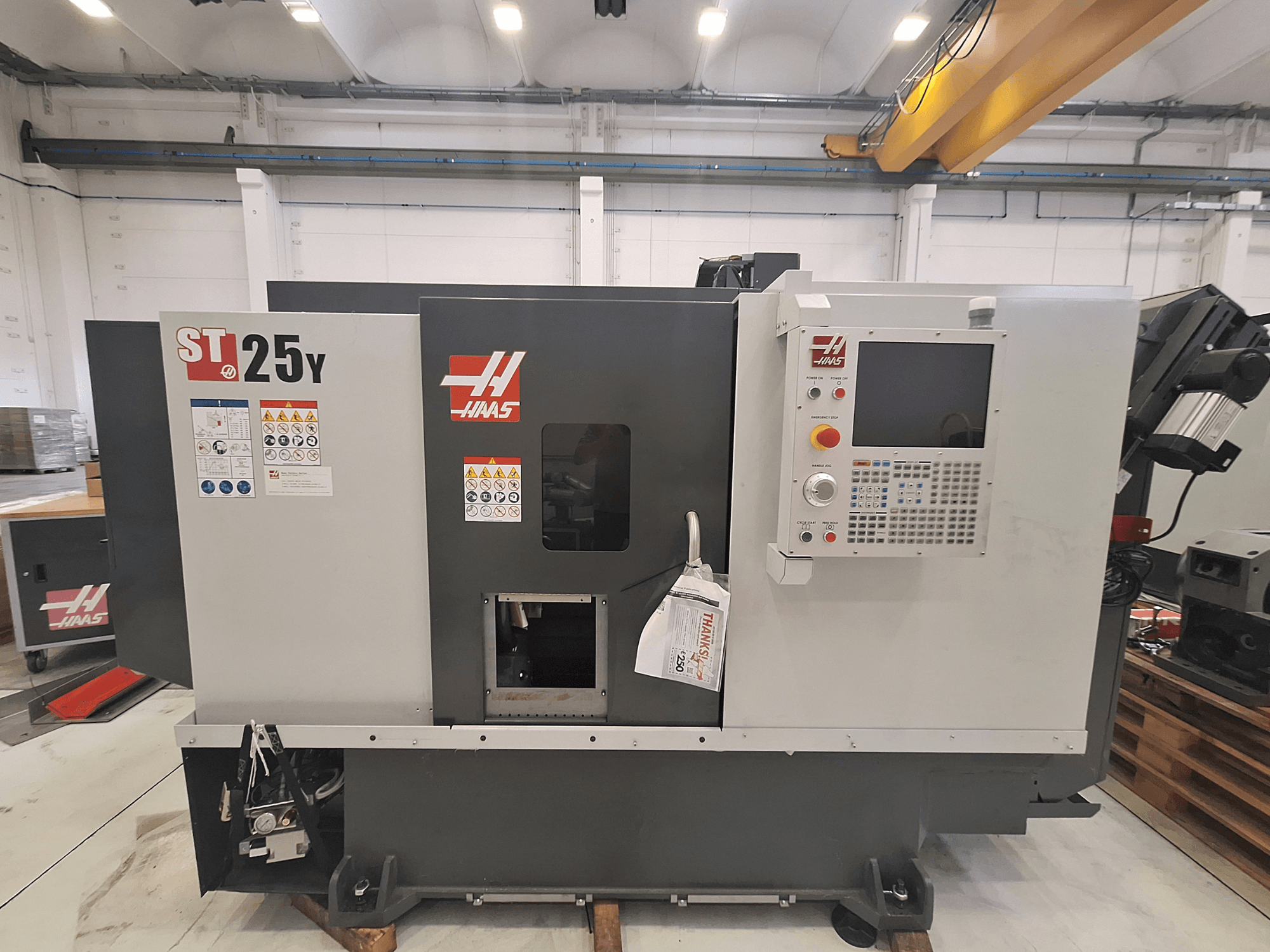

HAAS - ST-25YIT-TUR-HAA-2022-00002

Darba stundas: 0 (izstāžu zāles eksponāts)

Patsvara izmērs: 10,0 collas / 254 mm

Maksimālais detaļas pagrieziena diametrs: 21,0 collas / 533 mm

Maksimālais griešanas diametrs (ar BMT65 revolvergalvu): 11,75 collas / 298 mm

Maksimālais griešanas garums: 22,5 collas / 572 mm

Stieņa diametrs: 3,00 collas / 76 mm

Ātrgaitas pārvietošanās (X / Y / Z): 472 ipm (12,0 m/min) / 472 ipm (12,0 m/min) / 945 ipm (24,0 m/min)

Maksimālā vilce (X / Y / Z): 4100 lbf (18238 N) / 2300 lbf (10231 N) / 5100 lbf (22686 N)

Vārpstas gals: A2-6

Maksimālais vārpstas griezes moments: 300,0 ft-lbf pie 500 apgr./min / 407,0 Nm pie 500 apgr./min

Vārpstas cauruma diametrs: 3,50 collas / 88,9 mm

Galvenā vārpstas C ass maksimālā jauda: 5,0 hp / 3,7 kW

Galvenā vārpstas C ass maksimālais apgriezienu skaits: 60 apgr./min

Galvenā vārpstas C ass pozicionēšana: ± 0,01°

Galvenā vārpstas C ass bremzes diametrs: 13,9 collas / 353 mm

Galvenā vārpstas C ass bremzes turēšanas griezes moments: 250 ft-lbf / 339 Nm

Papildu vārpstas patronas izmērs: 5,3 collas / 135 mm

Papildu vārpstas gals: A2-5

Papildspindeles maksimālais apgriezienu skaits: 6000 apgr./min

Papildspindeles maksimālais sinhronizācijas ātrums ar galveno vārpstu: 3400 apgr./min

Papildu vārpstas patronas rīkles izmērs: Ø 1,30 collas x 1,37 collas dziļumā / Ø 33,0 mm x 34,8 mm dziļumā

Papildu vārpstas vilkšanas stieņa caurums (necaurskatāms): Ø 1,00 collas x 4,50 collas dziļumā / Ø 25,4 mm x 114,3 mm dziļumā

Papildspindeles caurums (bez patronas un vilkšanas stieņa): 1,50 collas / 38,1 mm

Papildspindeles integrētā bremzes griezes momenta vērtība: 17 ft-lbf / 23 N·m

Papildu vārpstas orientācijas precizitāte: ± 0,02°

Papildspindeles ātrgaitas (B-ass): 400 ipm / 10 m/min

Ārējā diametra un iekšējā diametra instrumenti: jebkura kombinācija

Urbšanas stieņa aizmugurējais atstarpes attālums: 4,00 collas / 102,0 mm

Darbīgo instrumentu maksimālais ātrums: 4000 apgr./min

Darbīgo instrumentu saskarne: BMT65

Dzesēšanas šķidruma tilpums: 55 gal / 208 L

Gaisa prasības: 4 scfm pie 100 psi / 113,0 L/min pie 6,9 bar

Iebūvēta gaisa šļūtene un savienotājs: 3/8 collas

Minimālais gaisa spiediens: 80 psi / 5,5 bar

Piedziņas sistēma: Tiešais ātrums, siksnas piedziņa

Elektroenerģijas prasības: zems 220 VAC pie 70 A / augsts 440 VAC pie 35 A (3 fāzes)

Piegādes izmēri (iekšzemes): 142,0 collas x 90,0 collas x 92,0 collas / 361 cm x 229 cm x 234 cm
