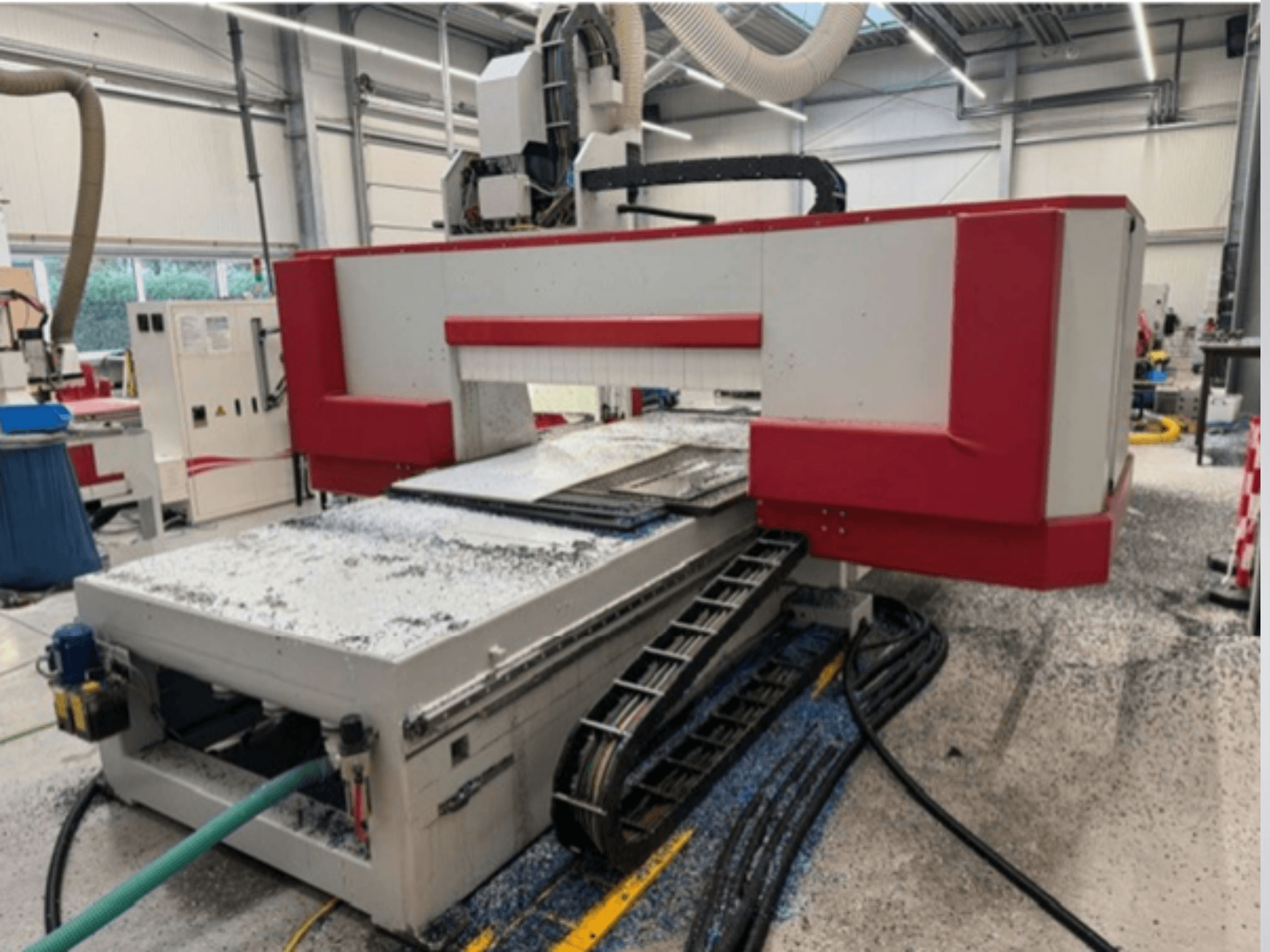

COSMEC - Conquest 515 5-AXIX-500DE-CNC-COS-2020-00001

Maksimālais pārvietošanās ātrums pa X asi: 60 m/min

Maksimālais pārvietošanās ātrums pa Y asi: 60 m/min

Maksimālais pārvietošanās ātrums pa Z asi: 24 m/min.

Vektora ātrums: 80 m/min

5 asu dakšu galva Z 700:

Maksimālais rotācijas ātrums: 750°/2 sek.

C ass rotācija: +/- 360°

Pagrieziena ass: 360° / 360°: +/- 110°

Apstrādes laukums: 4210 x 1605 mm (palielināta darba zona)

Maksimālais apstrādājamās detaļas augstums: 500 mm

Comec projektētais darba galds: Fenola sveķu galds, režģa izmērs 50 x 50 mm, sadalīts divās darba zonās.

18 kW galvenā vārpsta, dzesēšana ar šķidrumu, HSK 63 F instrumentu turētājs.

Vārpstas ātrums: 500 - 24000 apgr./min.

2

• x Instrumentu mainītāji:

• Integrēts 12 staciju instrumentu mainītājs HSK 63 F instrumentu interfeisam

• Maksimālais instrumenta diametrs 150 mm, ja blakus esošā stacija ir brīva.

• Maksimālais instrumenta diametrs 120 mm, ja blakus esošā stacija ir aizņemta.

• Maksimālais instrumentu svars: 6 kg

• Instrumenta un turētāja maks. svars: 6 kg: 40 kg

• Instrumenta garuma mērīšana: Instrumenta garuma automātiskās mērīšanas stacija

Saspiestā gaisa padeve: 7 bāru kompresora padeve: 7 bāri

Ekstrakcijas jauda: 2200 m³/h

Ekstrakcijas ātrums: min. 28 m/s

Iesūkšanas savienojums: Ø 160 mm

Jaunākā programmatūras versija: 5 asu vienlaicīgas apstrādes programmatūra ar tehniskās apkopes līgumu.

Vakuuma sistēma: Vakuuma sistēma svārsta apstrādei ar konstantu sūkšanas jaudu abās darba zonās.

Vakuuma sūknis: 250/300 m³/h (50/60 Hz), jauda: 5,5 kW.

Ar putekļiem aizsargāts vadības skapis: Ietver gaisa kondicionēšanas iekārtu, mobilo vadības paneli

Tehniskajiem datiem un aprakstiem ir tikai informatīvs raksturs, un tie nav saistoši.
