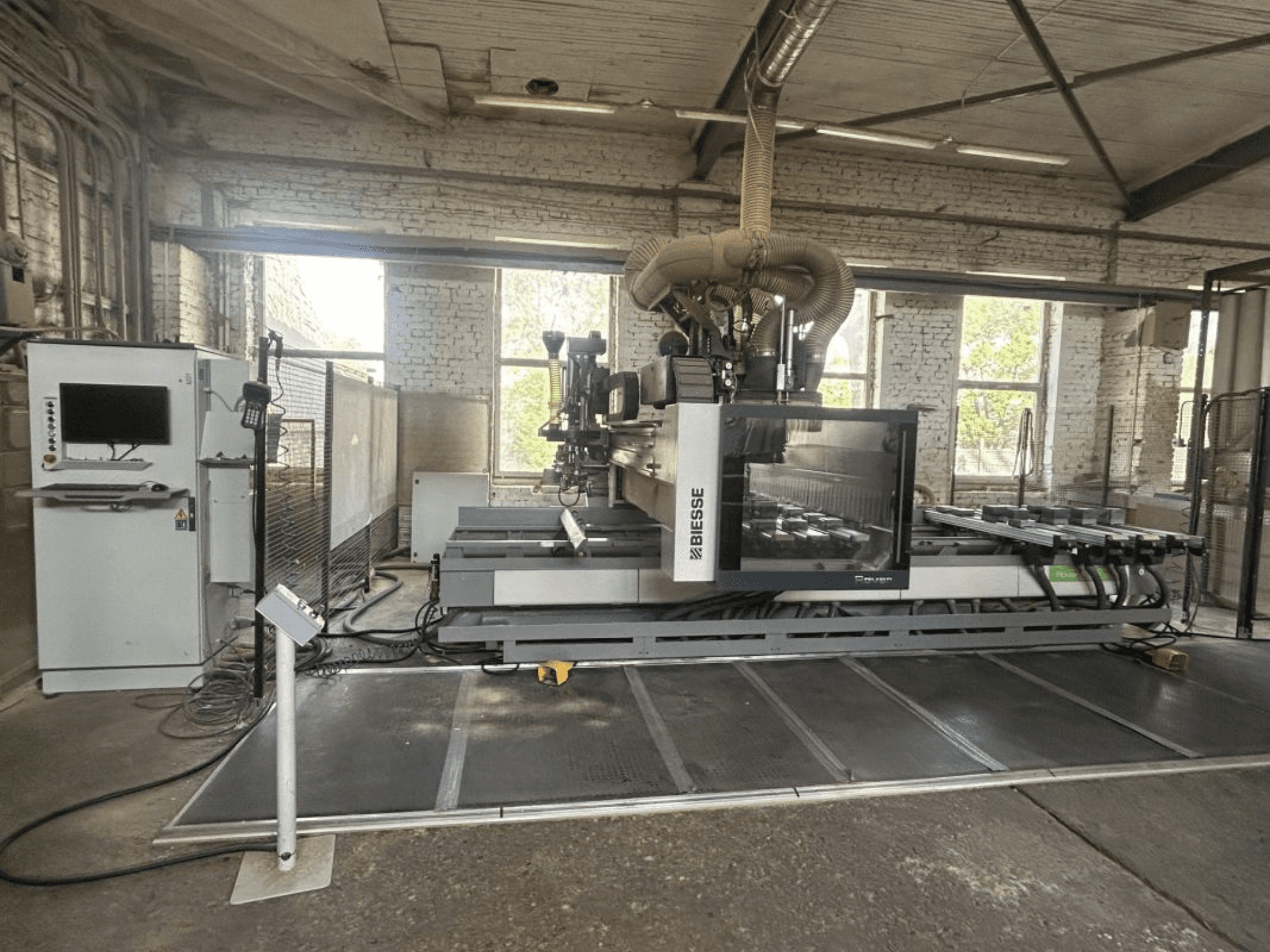

BIESSE ROVER A 1643 EDGE – Tehniskie parametri Iekārtas tips: CNC apstrādes centrs ar malu līmēšanas funkciju

Modelis: ROVER A 1643 EDGE

Paredzēts profilētu paneļu apstrādei un malu līmēšanai Dokumentos redzamā konfigurācija norāda uz 5-asu uzstādījumu Darba zona X ass darba zona: 4 320 mm Svārsta darba gājiens X virzienā: 1 620 mm Y ass darba zona: apm. 1 580–1 660 mm Z ass gājiens: 180 mm Malu līmēšanas X ass darba zona: 3 300 mm Malu apstrādes Y ass darba zona: 1 540 mm Maksimālais iekraušanas platums Y virzienā: 1 900 mm, paplašināms līdz 2 100 mm

5-asu vienība 5-asu apstrādes galviņa

C-ass: nepārtraukta 360° rotācija

B-ass: nepārtraukta 360° rotācija

B ass ātrums: 18 apgr./min

C-ass ātrums: 18 apgr./min

Maksimālais vārpstas apgriezienu skaits: 24 000 apgr./min

Jauda:

11 kW S1 ciklā

13 kW S6 ciklā

Maksimālais padziļinājuma leņķis: -10°

Sadursmju kontrole 5-asu vienībai

Paredzēts agregātu izmantošanai 5-asu vienībā

Darba galds un ATS darba galda fiksēšana

8 atbalsta sijas

32 pārvietojami ratiņi

32 pneimatiskie vakuuma piesūcēji

Vakuuma piesūcēji regulējami 15° soļos

Pneimatiskā sistēma sadalīta 2 darba zonās X virzienā Vakuuma sūkņa jauda: 250 m³/h

6 pacelšanas sijas, kas atvieglo iekraušanu un izkraušanu

28 sensori nolaisto atbalsta punktu noteikšanai

Atbalsti un pozicionēšana

8 aizmugurējie apturētāji

8 centrālie apturēji

4 sānu atbalsti, 2 pa kreisi + 2 pa labi

2 papildu sānu atbalsti

4 noņemami centrālie apturētāji, 2 pa kreisi + 2 pa labi

2 papildu centrālie ierobežotāji

Pneimatiska apturētāju pozicionēšana un nolaišana

Urbšanas agregāts BH 24L urbšanas galva

13 vertikāli neatkarīgi vārpstiņi

5 horizontāli neatkarīgi vārpsti

Rievotājs Ø120 mm

Maksimālais rievu dziļums: 25 mm

Vārpstas apgriezienu skaits programmējams līdz 6 000 apgr./min

Instrumentu mainītājs: 16 pozīciju rotējošs instrumentu magazīns, uzstādīts uz X ass ratiņiem

Instrumentiem un agregātiem Maksimālais instrumenta/agregāta svars: 7,5 kg Kopējā maksimālā magazīna slodze: 55 kg

Malas apmales vienība GU60A malas apmales vienība

Paneļiem ar biezumu līdz 60 mm

Malas apmales ātrums līdz 20 m/min

Divkārša spiedvārpstu sistēma

Līmes tvertne ar karstlīmes sistēmu

Malas sildlampa, 600 W

NC vadīta malu padeves sistēma

Automātiska malu nogriešana

Sensors slēgtām ģeometriskām formām

Malas apstrādes piederumi 2-veltņu malas magazīna, uzstādīta uz X virsmas

Maksimālais ruļļa diametrs: 800 mm

Maksimālais malu augstums: 65 mm

Stūru noapaļošanas instruments Ø85 mm,

HSK F63 zāģēšanas agregāts

HSK F63 griezumiem un rieviņām, maksimālais asmens Ø215 mm Maksimālais zāģa apgriezienu skaits: 8 400 apgr./min. Maksimālais griešanas dziļums ar Ø215 mm asmeni: 68 mm

Malas apgriešanas agregāti

Kombinētie līmes noņemšanas / malu noņemšanas agregāti

Instrumentu komplekti dažādiem malu biezumiem

Programmatūra bSolid pamata modulis 2D CAD vide DXF, CIX un BPP importēšana 3D mašīnas simulācija Instrumentu pārvaldība 5-asu apstrādes vadība ar pozicionēšanu

Programmu izveide, izmantojot vedni

Drošība atbilstoši CE prasībām

Drošības paklāji Drošības barjeras

Drošības sensori

Modificēta drošības sistēma, kas ļauj veikt iekraušanu Y virzienā līdz 2 100 mm Kopsavilkums

Šis ir labi aprīkots BIESSE ROVER A 1643 EDGE CNC apstrādes centrs ar 5-asu apstrādes galvu un malu līmēšanas komplektu. Dokumentos ir norādīta B un C ass nepārtraukta rotācija, 5-asu programmēšana, 5-asu sadursmju kontrole un speciāls agregāta flancis 5-asu vienībai, tāpēc, pamatojoties uz šiem dokumentiem, to jāuzskata par 5-asu mašīnu.

Piezīme:

Tehniskie dati un apraksti ir oriģinālā pasūtījuma apstiprinājuma kopijas. Šī informācija ir sniegta tikai informatīviem nolūkiem un nav saistoša.
