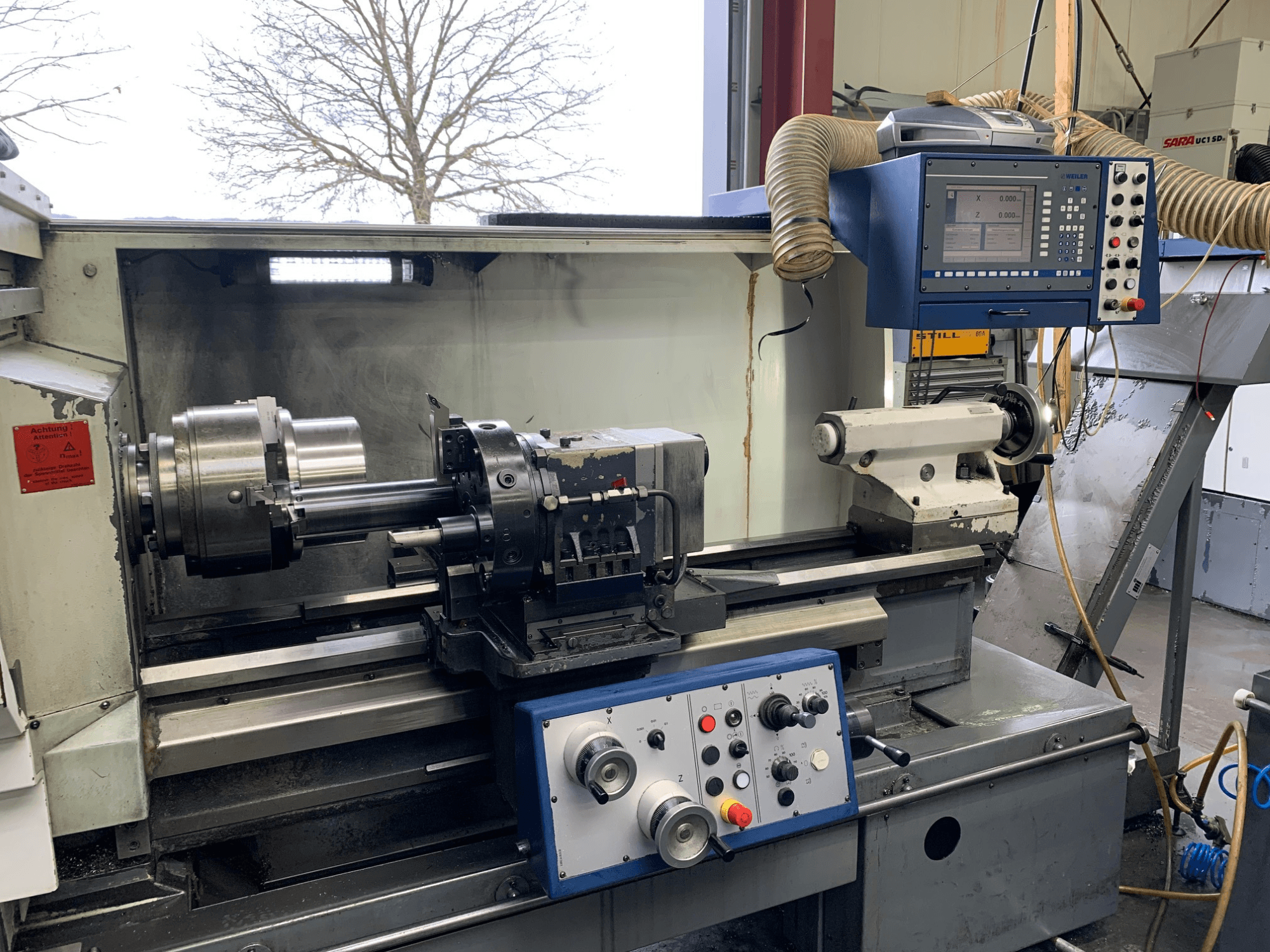

Weiler - E55X1000 DE-TUR-WEI-2004-00001

• Kopējā pieslēgtā slodze: 20 kW

• Kopējā nepieciešamā jauda: 27 kVA

• Iekšējais konuss: metriskais 90

• Vārpstas diametrs priekšējā gultnī: diametrs: 120 mm

• Vārpstas urbums: 83 mm

• Atloka diametrs: 500 mm

• Maksimālais skavas diametrs: 315 mm

• Maksimālais griezes moments: 1600 Nm

• Instrumentu sistēma: revolveris (VDI 40)

• Instrumenta kāta izmērs: 32 x 25 mm

• Garenvirziena slīdņu skaits: 1: 1

• Šķērsslīdņu skaits: 1: 1

• Centra attālums: 1100 / 2100 mm

• Šķērsvirziena gājiens: 340 mm

• Pats statņa konuss: MK 5

• Pīles diametrs: 80 mm

• Pīļu šarnīra gājiens: 200 mm

• Maksimālais konveijera gājiens: 1000 / 2000 mm

• Padeves ātrums garenvirzienā: 0,001 - 20 mm/apr.

• Padeves ātrums šķērsvirzienā: 1,5 apgr: 0,001 - 20 mm/apr.

• Ātrā garenvirziena kustība garenvirzienā: 10 m/min

• Ātrā šķērseniskā slīpēšana: 5 m/min

• Padeves spēks garenvirzienā: 10000 N

• Padeves spēks šķērsvirzienā: 7000 N

• Metrisko vītņu diapazons: 0,1 - 250 mm

• Vitvorta vītņu diapazons: 1/4 - 56 vītnes collas

• Moduļu diapazons: 0.125 - 28

• DP diapazons: 0.05 - 48

• Maksimālais griezuma šķērsgriezums: 2,25 mm²

• Griešanas ātrums: 140 m/min

• I pārnesumu pakāpe: 89 apgr./min pie 100% darba cikla

• II pārnesumu pakāpe: 355 apgr./min pie 100% darba cikla

• Dzesēšanas šķidruma patēriņš (normāls): 30 l/min pie 0,4 bar

• Dzesēšanas šķidruma patēriņš (palielināts): 30 l/min pie 3,5 bāriem

• Trokšņa līmenis: 80 dB(A)

• Elektriskā padeve:

  • Darba spriegums: 400 V

  • Vadības spriegums: LĪDZSPRIEGUMA SPRIEGUMS: 24 V

  • Pieslēgtā slodze: Pieslēgums: 30 kVA

  • Nominālā strāva: 43 A

  • Frekvence: 50 Hz

  • Galvenie drošinātāji: 50 A

• Piezīme par stāvokli: mazā piedziņa, kas pārslēdz starp pārnesumu pakāpēm, ir bojāta; abas pārnesumu pakāpes darbojas.

Papildu aprīkojums

• Skaidu konveijers
