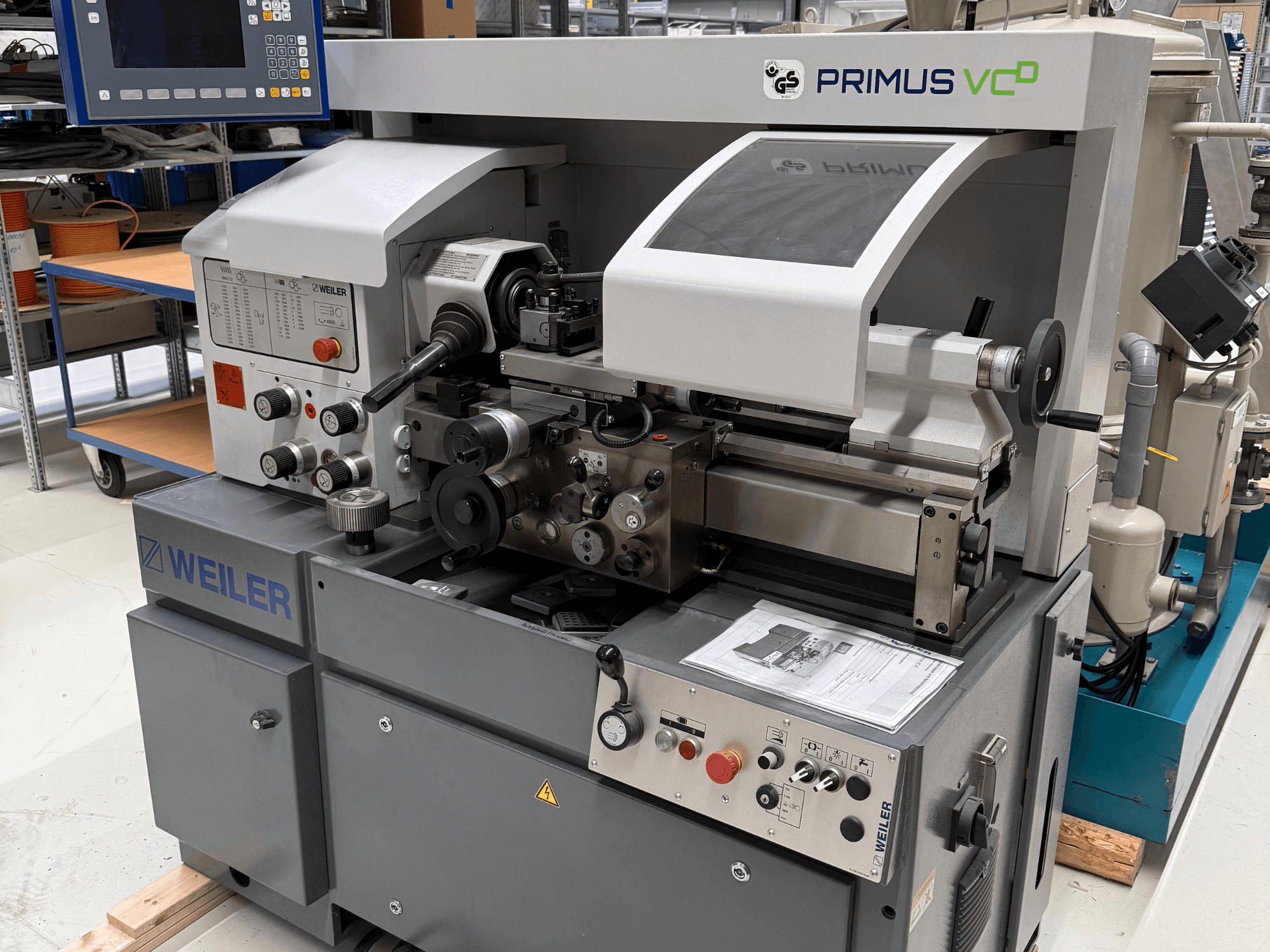

Weiler - PRIMUS VCDDE-TUR-WEI-2018-00001

• Mašīnas tips: Centrālā virpa

• Virpošanas garums / attālums starp centriem: 500 mm

• Griešanas diametrs virs gultnes: 280 mm

• Pagrieziena diametrs pāri šķērsvirziena galdam: 150 mm

• Vārpstas gals (DIN 55027): 5. izmērs

• Priekšējā gultņa diametrs: 70 mm

• Vārpstas caurums: 43 mm

• Galvenā vārpstas iekšējais konuss: ME 50

• Piedziņas jauda (100 % darba cikls): 4 kW

• Vārpstas apgriezienu diapazons: 30 – 4 000 apgr./min.

• Padeves ātrumu skaits: 24

• Garuma virzības diapazons: 0,02 – 0,63 mm/apgr.

• Šķērsvirziena padeves diapazons: 0,006 – 0,20 mm/apgr.

• Metrisko vītņu diapazons: 0,25 – 8 mm

• Collu vītņu diapazons: 80 – 2 TPI

• Moduļu vītņu diapazons: 0,25 – 4 moduļi

• Vītņu diametrālā solis (DP): 200 – 5 DP

• Aizmugurējā vārpstas diametrs: 40 mm

• Pakaļgalvas vārpstas gājiens: 85 mm

• Pakaļgalvas konusveida savienojums: MT3

• Darba spriegums: 400 V

• Vadības spriegums: 24 V līdzstrāva

• Pieslēgtā slodze: 7,5 kVA

• Nominālā strāva: 15,5 A

• Frekvence: 50 Hz

• Galvenās drošinātājas: 25 A

• Iekārtas svars: 1 050 kg

• Iekārtas izmēri (garums × platums × augstums): 1 570 × 890 × 1 700 mm

Papildu aprīkojums

• 4 pozīciju ātri maināmais instrumentu turētājs PARAT, izmērs 1, ieskaitot 1 × WD 1/12 instrumentu turētāju

• 2 × WD 1/12 instrumentu turētāji

• Ar sviru darbināms spīlīšu patvērums 173 E spīlēm

• 13 × 173 E spīles, fiksēšanas diapazons: 3–15 mm (1 mm soli)

• Fiksēts atbalsts ar rullīšu skavām, darba diapazons: 15–100 mm

• Pārvietojams skaidu aizsargs ar skata logu

• 8 × izlīdzināšanas elementi
