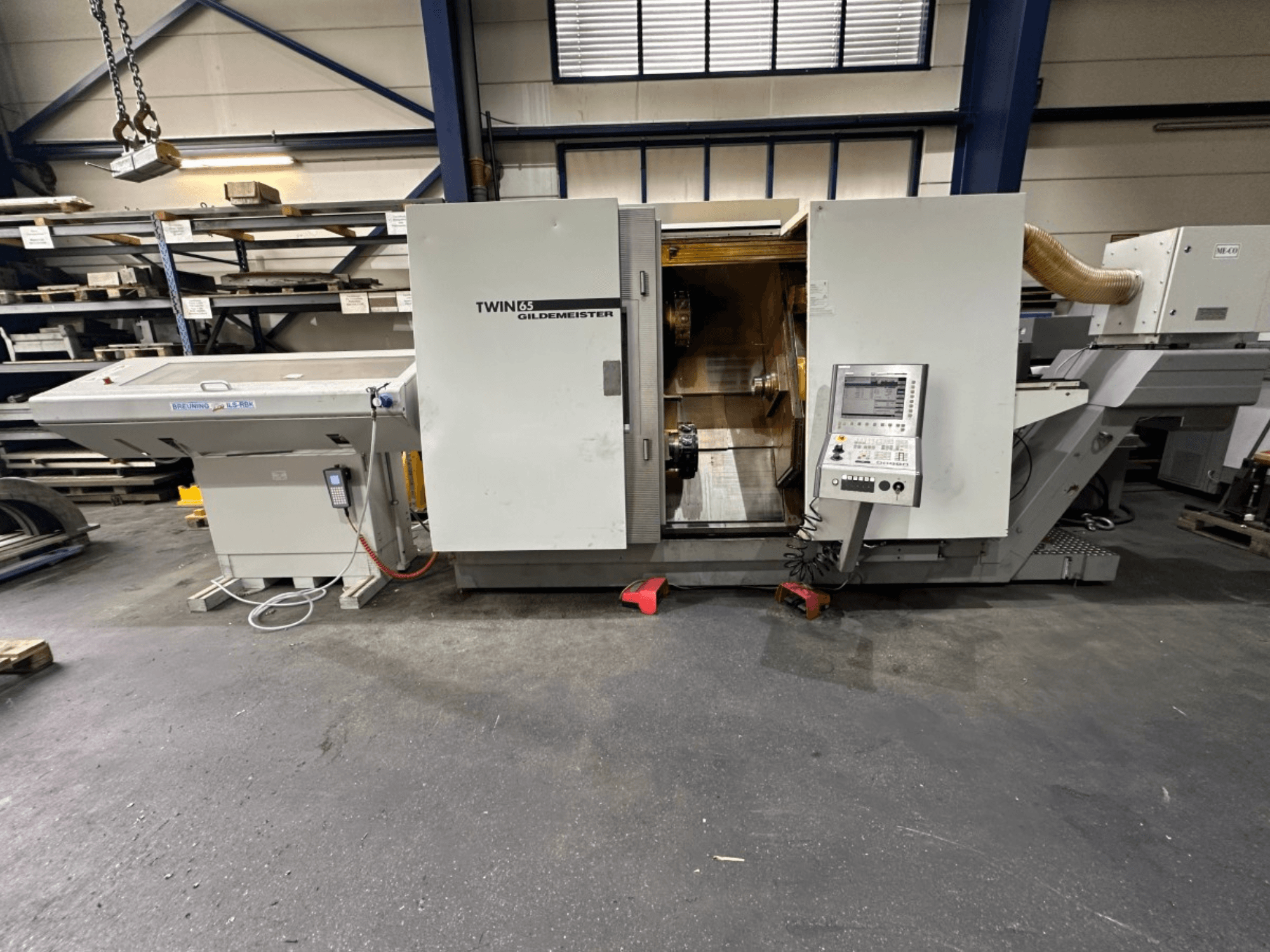

Gildemeister - TWIN 65DE-TUR-GIL-2006-00003

• Pieejamas 2 vienības, identiskas iekārtas

• Mašīnas konstrukcija: 60° slīpais galds

• Vadības sliedes: rullīšu vadības sliedes

• Maksimālais virpošanas diametrs: 250 mm

• Maksimālais virpošanas diametrs (standarta): 120 mm

• Maksimālais virpošanas garums: 900 mm

• X1 pārvietojums (augšējais slīdnis): 300 mm

• Z1 pārvietojums (augšējais slīdnis): 650 mm

• Y1 pārvietojums (papildaprīkojums): ±40 mm

• X2 pārvietojums (apakšējais slīdnis): 180 mm

• Z2 pārvietojums (apakšējais slīdnis): 650 mm

• X3 pārvietojums (pretvārpsta): 175 mm

• Z3 pārvietojums (pretvārpsta): 670 mm

• Galvenā vārpstas patronas izmērs: 175 / 200 mm

• Maksimālais stieņa diametrs (bez redukcijas caurulēm): 62 / 65 mm

• Vārpstas cauruma diametrs: 79 mm

• Vārpstas priekšgala diametrs: 170 mm

• Spīles diametrs: 66 mm

• Priekšējā gultņa diametrs: 120 mm

• Galvenā vārpstas jauda (40/100 % ED): 35 / 25 kW

• Galvenā vārpstas apgriezienu diapazons: līdz 5000 apgr./min

• Galvenā vārpstas griezes moments (40/100 % ED): 370 / 270 Nm

• Vārpstas piedziņas tips: maiņstrāvas motors ar integrētu vārpstas motoru

• C-ass: integrēta orientētai apstādināšanai un kontūru veidošanai

• C-ass ātrums: 2000 apgr./min

• C-ass turēšanas griezes moments: 270 Nm

• Pretvārpstas jauda (40/100 % ED): 26 / 21 kW

• Pretvārpstas ātruma diapazons: līdz 5000 apgr./min

• Pretvārpstas griezes moments (40/100 % ED): 290 / 230 Nm

• C-ass (pretvārpstas) ātrums: 2000 apgr./min

• C-ass (pretvārpstas) turēšanas griezes moments: 230 Nm

• Ātrgaitas pārvietošanās X/Z (slīdnis 1): 30 / 30 m/min

• Piespiešanas spēks X/Z (slīdnis 1): 4,0 / 7,0 kN

• Pozicionēšanas izšķirtspēja X/Z: 0,0005 mm

• Motora griezes moments X/Z: 6 / 10,5 Nm

• Motora apgriezieni X/Z: 3000 apgr./min

• Lodveida skrūves solis X/Z: 20x32 / 20x40 mm

• Ātrgaitas pārvietošanās X/Y/Z (ar Y-asi): 30 / 15 / 30 m/min

• Piespiešanas spēks X/Y/Z: 4,0 / 4,0 / 7,0 kN

• Pozicionēšanas izšķirtspēja X/Y/Z: 0,0005 mm

• Motora griezes moments X/Y/Z: 6 / 6 / 10,5 Nm

• Motora apgriezieni X/Y/Z: 3000 apgr./min

• Lodīšu skrūves solis X/Y/Z: 20x32 / 10x32 / 20x40 mm

• Ātrgaitas pārvietošanās X/Z (slīdnis 2): 30 / 30 m/min

• Piespiedes spēks X/Z (slīdnis 2): 4,0 / 7,0 kN

• Pozicionēšanas izšķirtspēja X/Z (slīdnis 2): 0,0005 mm

• Motora griezes moments X/Z (slīdnis 2): 6 / 10,5 Nm

• Motora apgriezieni X/Z (slīdnis 2): 3000 apgr./min

• Lodveida skrūves solis X/Z (2. slīde): 20x32 / 20x40 mm

• Ātrgaitas pārvietošanās X/Z (pretvārpstas slīdnis): 15 / 30 m/min

• Piespiešanas spēks X/Z (pretvārpstas slīdnis): 4,0 / 7,0 kN

• Pozicionēšanas izšķirtspēja X/Z (pretvārpsta): 0,0005 mm

• Motora griezes moments X/Z (pretvārpsta): 10,5 / 10,5 Nm

• Motora apgriezieni X/Z (pretvārpsta): 3000 apgr./min

• Lodveida skrūves solis X/Z (pretvārpsta): 10x32 / 20x40 mm

• Instrumentu staciju skaits: 12

• Instrumentu turētājs: VDI 30

• Instrumentu mainītāja tips: revolveris

• Instrumenta kāta izmērs (DIN 69880): 30 / 40 mm

• Piedziņas instrumentu staciju skaits: 12

• Dzinamie instrumenti: visas 12 stacijas ir piemērotas dzinamajiem instrumentiem

• Piedziņoto instrumentu jauda (40/100 % ED): 11,7 / 8,4 kW

• Piedziņoto instrumentu griezes moments (40/100 % ED): 28 / 20 Nm

• Dzinējinstrumenta apgriezienu skaits: līdz 4000 apgr./min

• Aizmugurējā vārpstas gājiens (pēc izvēles): 300 mm

• Aizmugurējā vārpstas spiediens: 150 / 630 daN

• Centrēšanas izmērs: MK 4

• Hidrauliskā tvertnes tilpums: 20 l

• Hidrauliskā sūkņa jauda: 2,2 kW

• Maksimālais hidrauliskais spiediens: 90 bar

• Galvenā vārpsta fiksēšanas spiediens: 80 bar

• Pretvārpstas fiksēšanas spiediens: 70 bar

• Piespiešanas spiediens aizmugurējā vārpstā: 50 bar

• Dzesēšanas šķidruma tvertnes tilpums: 250 l

• Dzesēšanas šķidruma sūkņa jauda: 1,7 kW

• Dzesēšanas šķidruma plūsmas ātrums pie 6 bar: 20 l/min

• Elektriskais pieslēgums/kopējā jauda: 65 kVA

• Darba spriegums: 400 V

• Frekvence: 50 Hz

• Drošinātāju aizsardzība: 125 A

• Sprieguma pielaide: +6 % / -10 %

• Mašīnas garums: 5032 mm

• Mašīnas dziļums: 3048 mm

• Mašīnas augstums: 2445 mm

• Mašīnas svars: 10000 kg

• Trokšņa līmenis apstrādes laikā: 77 dB(A)

• Trokšņa līmenis dīkstāves režīmā: 78 dB(A)

Papildu aprīkojums

• Saskares zonde

• Skaidu konveijers

• Iekšējā dzesēšanas šķidruma padeve
