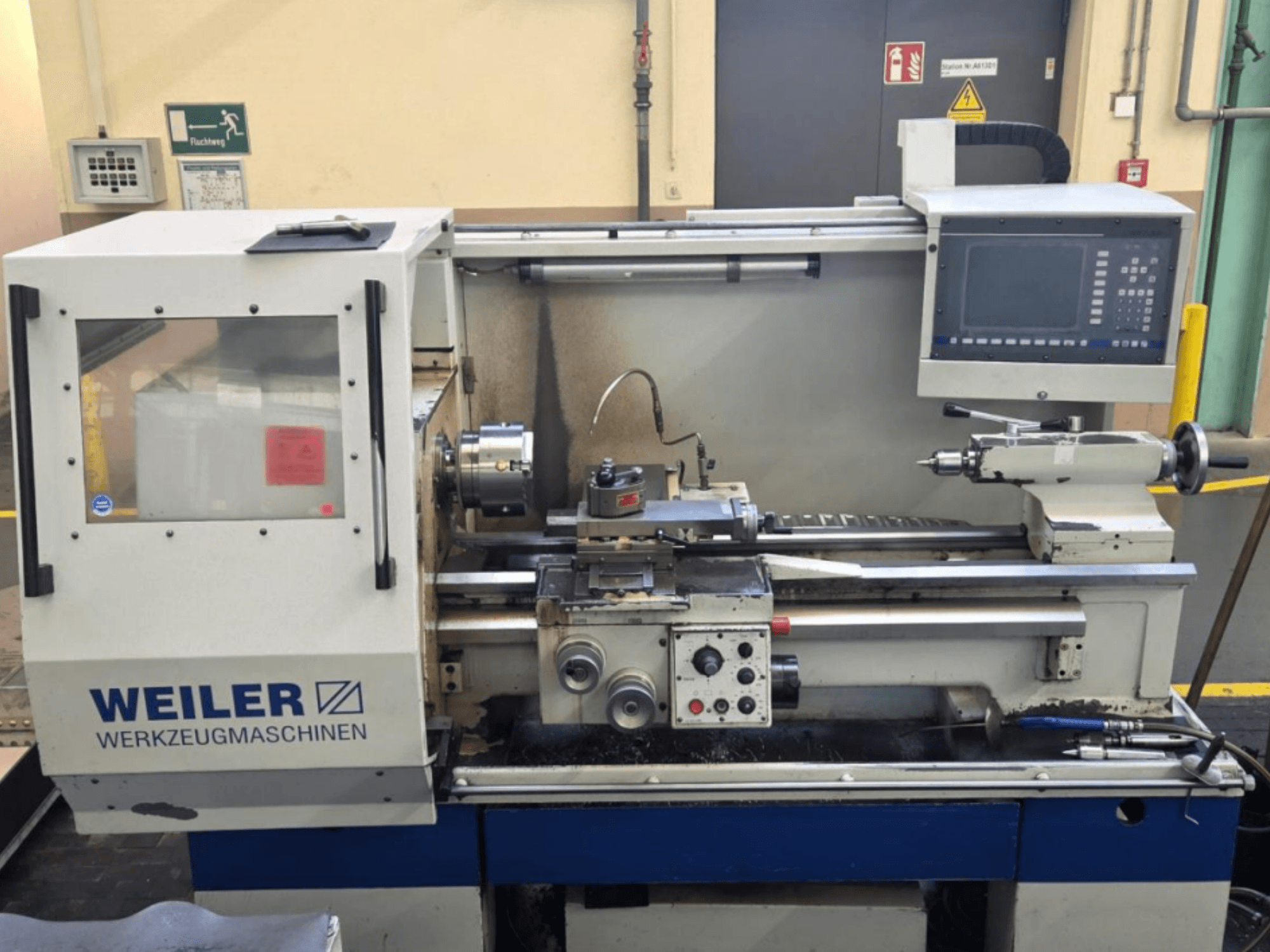

1999. gadā ražota horizontālā virpošanas mašīna. Šai Weiler E35 D mašīnai ir uzstādīta Siemens Sinumerik 810D vadības sistēma ar Weiler D1 lietotāja programmatūru un 12,1 collu TFT krāsu plakanais ekrāns. Tajā ir iekļauts dzesēšanas šķidruma padeves agregāts ar plūsmas ātrumu 30 l/min un instrumentu turētājs ātrai instrumentu nomaiņai. Ja jūs meklējat augstas kvalitātes virpošanas iespējas, apsveriet iespēju iegādāties mūsu piedāvāto Weiler E35 D virpošanas stāvu. Sazinieties ar mums, lai uzzinātu vairāk.
Pārskats
- zīmols: Weiler
- gads: 1999
- MODELIS: E35 D
- ražošanas stundu skaits: 59343
- pielietojuma veids: Tekinimas
- Atrašanās vieta: Vācija
- iekārtas veids: Horizontālās virpošanas mašīnas
- vadības bloka zīmols: SIEMENS
Tehniskā informācija - Weiler E35 D
Vadības bloks
- Vadības marka: SIEMENS
- Vadības modelis: Sinumerik 810D
Izmēri
- Mašīnas augstums: 1700 mm
- Mašīnas garums: 2300 mm
- Mašīnas svars: 2100 kg
- Mašīnas platums: 1400 mm
Kustība
- Asu skaits: 2
- X ass pārvietošanās: 230 mm
- Z ass pārvietošanās: 950 mm
Tehniskās specifikācijas
- Pretvārpsta: Nē
- Piedziņas instrumenti: Nē
- Vārpstas ātrums: 30000 RPM
- Vārpstas dzesēšana: Nē
Papildus informācija
Vadības sistēma: Siemens Sinumerik 810D ar Weiler D1 lietotāja programmatūru
Attālums starp centriem: 950 mm
Griešanas garums: 950 mm
Pagrieziena diametrs virs gultnes: 410 mm
Pagrieziena diametrs pāri šķērsvirziena galdam: 200 mm
Gultnes platums: 330 mm
Šķērsvirziena slīdņa gājiens: 230 mm
Augšējā slīdņa pārvietojums: 120 mm
Aizmugurējā vārpstas diametrs: 65 mm
Aizmugurējā vārpstas gājiens: 120 mm
Aizmugurējā vārpstas iekšējais konuss: MK 4
Piespiešanas spēks (garenvirzienā/šķērsvirzienā): 8000 N / 5000 N
Ātrgaitas pārvietošanās (garenvirzienā/šķērsvirzienā): 10/5 m/min
Instrumenta šķērsgriezums: 25x25 mm
Displejs: 12,1 collu TFT krāsu plakanais ekrāns
Piedziņas jauda (60/100 % darba cikls): 11/9 kW
Izmēri (garums x platums x augstums): 2300 mm x 1400 mm x 1700 mm
Svars: 2100 kg
Vārpstas apgriezienu diapazons (1. pakāpe): 1–750 apgr./min.
Vārpstas apgriezienu diapazons (2. pakāpe): 4–3000 apgr./min
Maksimālais griezes moments vārpstā: 700 Nm
Vārpstas stiprinājums (DIN 55027): izmērs 6
Vārpstas diametrs (priekšējais gultnis): 90 mm
Vārpstas caurums: 54 mm
Vārpstas konuss: MK 6
Darba spriegums: 400 V
Vadības spriegums: 24 V
Pieslēgtā jauda: 14 kW
Nominālā strāva: 26 A
Frekvence: 50 Hz
Galvenās drošinātājas: 35 A
Dzesēšanas šķidruma padeve: 30 l/min pie 0,4 bar
Instrumentu turētājs: Multifix ātrmaiņas sistēma, izmērs B
Funkcijas: apmācības funkcijas; kontūru programmēšana ar grafisko atbalstu; V-24 interfeiss; elektroniskais rokturis manuālai kontūru izsekošanai
Papildu aprīkojums
Komplektācijā iekļautie piederumi: 1 maiņas turētājs; fiksēts centrpunkts; vārpstas aizbāznis; atslēgu komplekts; lietošanas rokasgrāmatas; skaidu aizsardzības siena; pārvietojams šļakatu aizsargs; patronas aizsargs ar galvenā slēdža uzraudzību
Iekļauts papildu aprīkojums: fiksēts atbalsts ar rullīšu skavām (12–150 mm); regulējams dobās vārpstas ierobežotājs; ar sviru darbināms spīlīšu skavas turētājs saskaņā ar DIN 6343-48 (173E)
