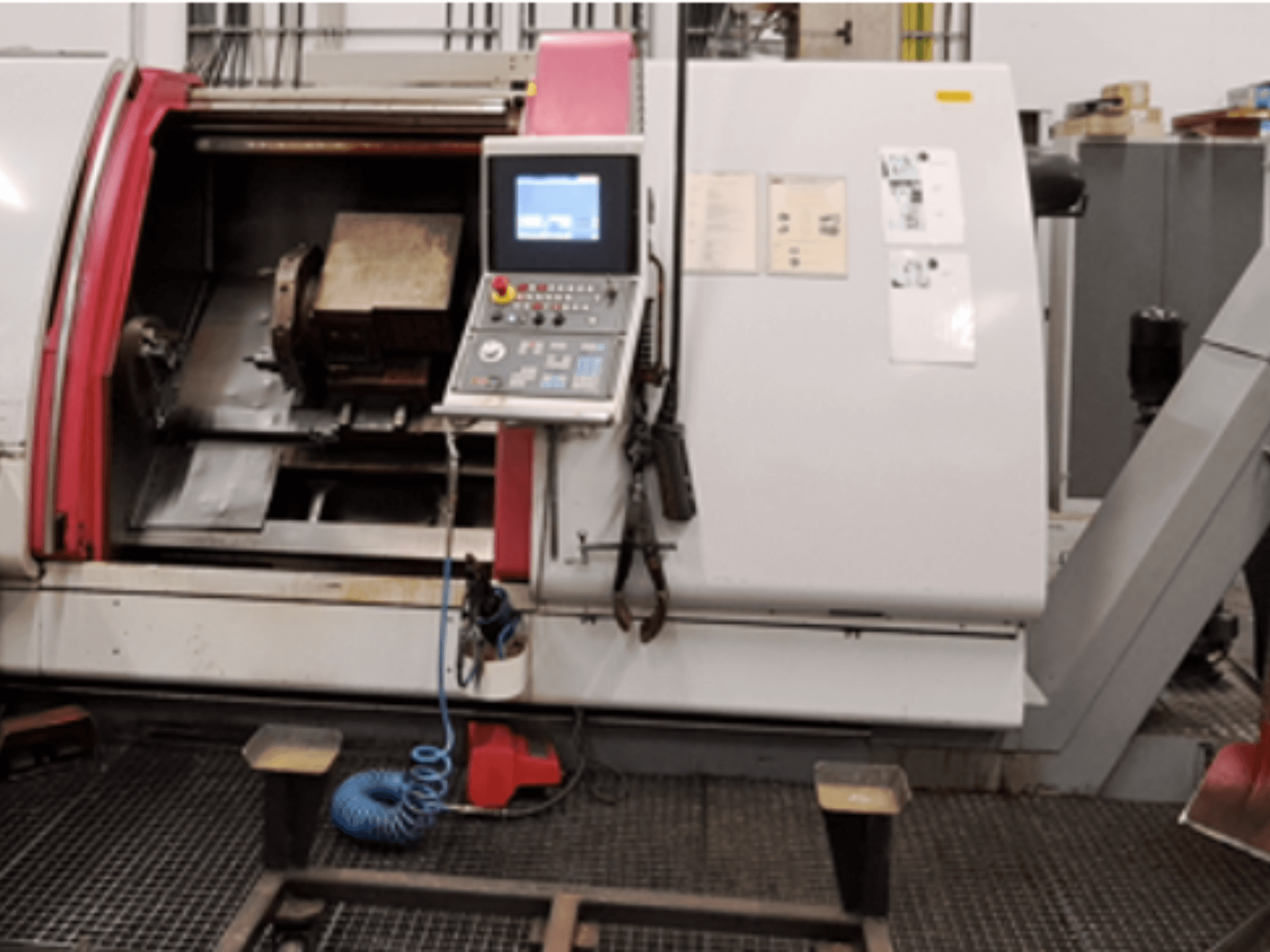

Gildemeister - CTX 500 S2DE-TUR-GIL-2000-00002

- Maks. pagrieziena diametrs virs gultnes / slīdnes: 680 mm / 670 mm

- Maks. pagrieziena diametrs virs priekšējās slīdnes: 455 mm

- Maks. virpošanas garums: 1097 mm / 2097 mm

- Vārpstas galvas atloks: 220 mm (izmērs 220h5)

- Vārpstas caurums: 107 mm

- Vārpstas gultņa priekšējais diametrs: 140 mm

- Maks. patronas diametrs: 315 mm / 400 mm

- Aizmugurējā vārpstas konusa izmērs: MK 5 / MK 6

- Aizmugurējā vārpstas diametrs: 120 mm

- Aizmugurējā vārpstas gājiens: 120 mm

- Instrumentu sistēma: disku revolveris

- Slīdņu komplektu skaits: 1

- Galvas slīdņu skaits: 1

- Garenvirziena gājiens: 1097 mm / 2097 mm

- Galvas gājiens: 320 mm

- Maks. griezes moments: 650 Nm / 2000 Nm

- Piespiešanas spēks (garenvirzienā / šķērsvirzienā): 15 000 N / 8000 N

- Ātrā padeve (garenvirzienā / šķērsvirzienā): 30 m/min / 24 m/min

- Padeves ātruma diapazons: 0,5–5000 mm/min

- Galvenā piedziņas motora tips: B3

- Piespiedes piedziņas X-plaknes motors: Siemens 1FK6063-6AF71-1AH0 (1,9 kW, 3000 apgr./min., IP64)

- Padeves piedziņas Z-garenvirziena motors: Siemens 1FK6101-8AF71-1AG0 (4,9 kW, 3000 apgr./min., IP64)

- Eļļošanas motors: Vögele 113.50.000701C (0,13 kW, 2200 apgr./min., IP44)

- Hidrauliskais motors: 2,2 kW, 1450 apgr./min., IP54

- Pieslēgtā slodze / nepieciešamā jauda: 58 kVA

- Spriegums: 400 V

- Frekvence: 50 Hz

- Strāva: 85 A

- Drošinātāja nominālā vērtība: 100 A

- Vadības spriegums: 230 V maiņstrāva / 24 V līdzstrāva

- Nepieciešamā platība: 8,41 m x 4,3 m x 2,41 m (5607/6657 x 3285 x 2405 mm)

- Iekārtas svars: 8700 kg / 10000 kg

- Papildu aprīkojums: skaidu konveijers ar skaidu tvertni, dzesēšanas šķidruma sistēma, izplūdes gāzu filtrēšanas iekārta (IFM)
