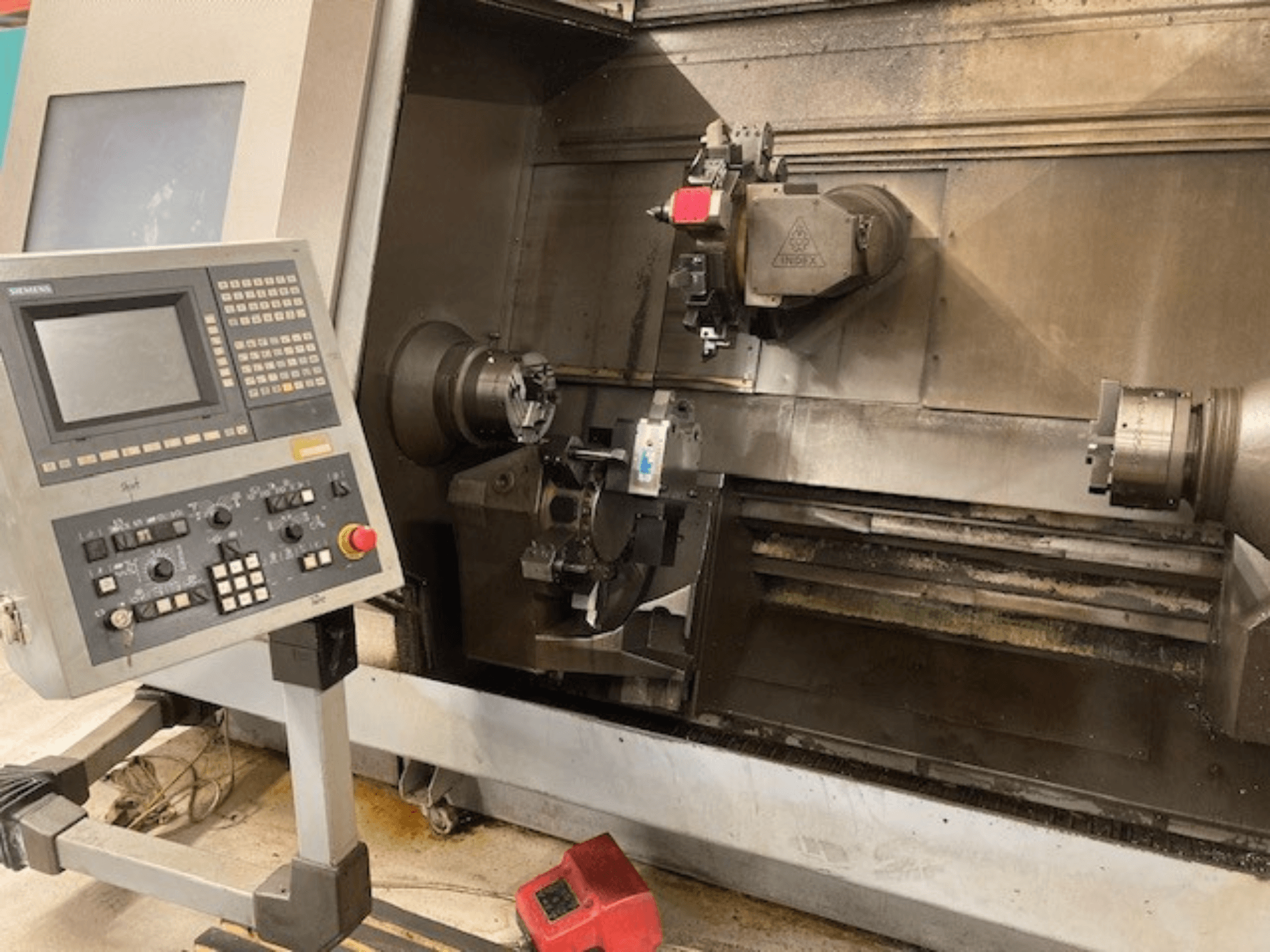

Index - G300 L YB DE-TUR-IND-1999-00003

Barošanas avots: 3 fāzes / 50 Hz

Nominālais spriegums: 400 V

Vadības spriegums: 24 V

Nominālā strāva: 120 A

Nominālā jauda: 67 kW

Elektriskā skapja svars: 710 kg

Vārpstas urbums: 65 / 90 mm

Vārpstas gultņa diametrs (priekšpusē): 90 / 90 mm: 110 / 140 mm

Vārpstas priekšpuse: ISO 702/1 izmērs 6 / 8

Skavas diametrs: 200 / 250 / 315 mm

Maksimālais virpošanas diametrs: 270 mm

Maksimālais rotācijas diametrs: 590 mm

Jauda (100 % darba cikls): 19 / 28 / 43 kW

Jauda (40 % darba cikls): 28 / 40 / 57 kW

Griezes moments (100 % darba cikls): 120 / 178 / 275 Nm

Griezes moments (40 % darba cikls): 178 / 255 / 363 Nm

Maksimālie apgriezieni: 5000 / 3500 apgr./min

Pretvārpstas caurums: 65 / 90 mm

Pretvārpstas gultņa diametrs: 110 / 140 mm

Pretvārpstas uzgalis: ISO 702/1 izmērs 6/8

Pretvārpstas skavas diametrs: 200 / 250 / 315 mm

Pretvārpstas jauda (100 %): 19 / 28 kW

Pretvārpstas jauda (40 %): 28 / 40 kW

Pretvērpes griezes moments (100 %): 120 / 178 Nm

Pretvērpes griezes moments (40%): 178 / 255 Nm

Maksimālais pretvārpstas griešanās ātrums: 5000 / 3500 apgr./min.

Minimālais attālums starp vārpstām: 20 mm

Garenvirziena gājiens: 770 / 1310 mm

Ātrā kustība: 22,5 m/min

Ātrā slīpēšana X: 24 m/min

Ātrā slīpēšana Z: 30 m/min

Ātrā slīpēšana Y: 24 m/min

Instrumentu sistēma: VDI 30

Instrumentu staciju skaits: 12

Maksimālais urbjmašīnas diametrs: 50 mm

Frēzēšanas vārpstas ātrums: līdz 6000 apgr./min.

Frēzēšanas vārpstas jauda: 9,4 kW

Frēzēšanas vārpstas griezes moments: 19 Nm

Ekstremālā frēzmašīnas gals: 630 mm

Pīļu diametrs: 125 mm

Kalts spēks: 7500 N

Hidrauliskā tvertne: 165 litri

Dzesēšanas šķidruma tvertne: 300 litri
