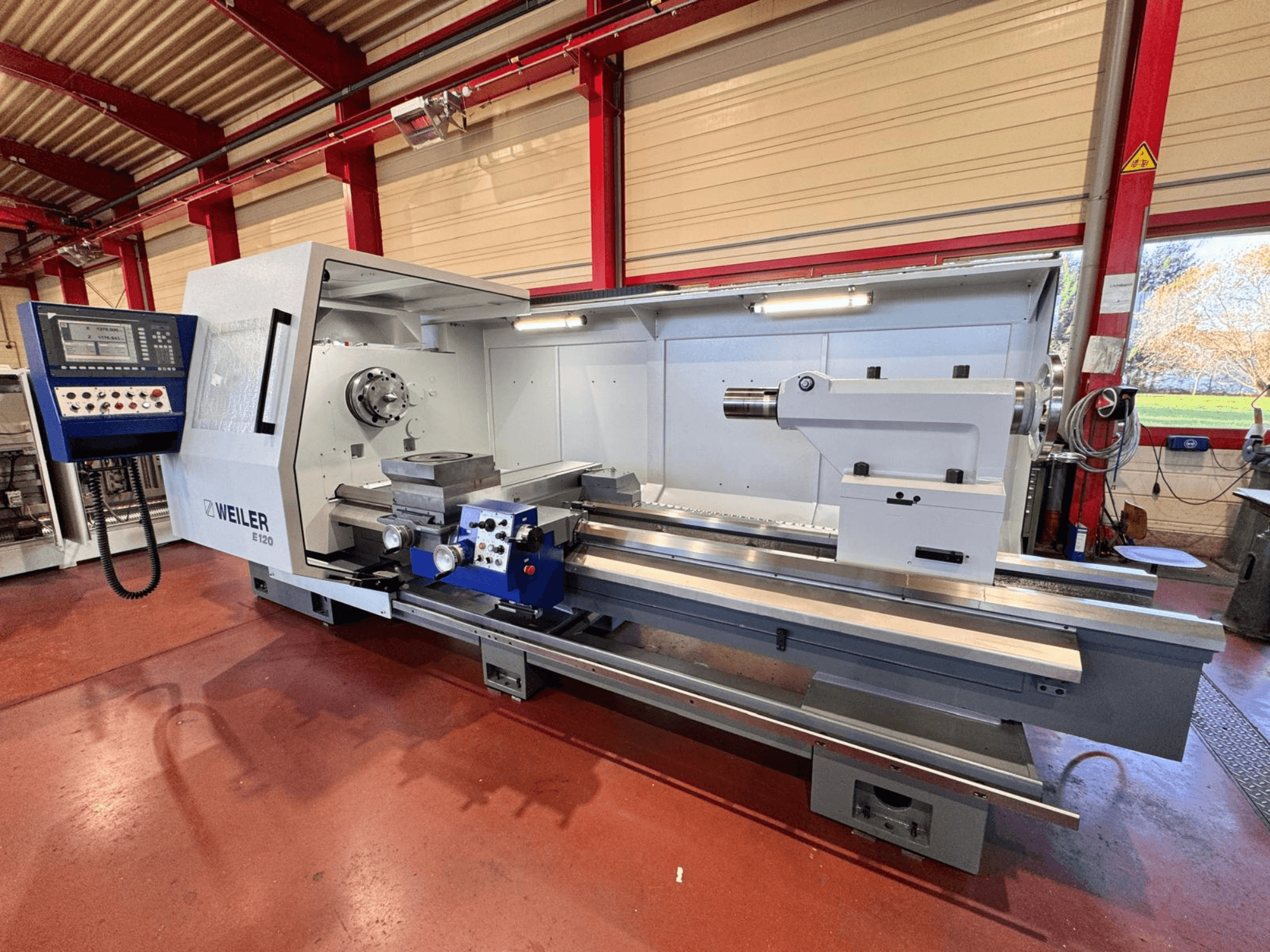

Weiler - E120x3000DE-TUR-WEI-2001-00002

• Darba zona:

  • Centra attālums: Mērķa attālums: 3000 mm

  • Centra augstums: 600 mm

  • Šūpoļu diametrs virs gultas: Vidējais diametrs: 70 mm: 1200 mm

  • Šūpoļu diametrs virs šķērsslīdņa: 1,5 mm: 830 mm

  • Šķērsslīdņa gājiens: 590 mm

  • Gultas slīdņa vadotnes garums: 860 mm

  • Virpošanas instrumenta šķērsgriezums (H x W): 40 x 40 mm

  • Instrumentu turētājs: Parat izmērs 4

• Virpošanas vārpsta:

  • 15 izmērs: vārpstas galviņa DIN 55027 / 55026, 15 izmērs.

  • Vārpstas caurums: 165 mm

  • Galvenā vārpstas konuss: metriskais 171

• Galvenā piedziņa:

  • Piedziņas jauda (60% / 100% ED): 45 / 37 kW

  • Maksimālais vārpstas griezes moments: 8000 Nm

  • Ātruma diapazons 1. pārnesumu pakāpe: 1-280 apgr./min.

  • Ātruma diapazona 2. pārnesumu pakāpe: 4-900 apgr./min.

• Aizmugurējais statīvs:

  • Pīles diametrs: 140 mm

  • Dakšas gājiens: 1,5 mm: 300 mm: diametrs: 300 mm

  • Dakšas iekšējais konuss: MK 6

• Mašīnas izmēri un svars:

  • Kopējais garums: 5400 mm (bez skaidu konveijera), 6535 mm (ar skaidu konveijeru).

  • Kopējais platums: 2600 mm

  • Kopējais augstums: 2120 mm

  • Mašīnas svars: 11 500 kg

• Kapitālais remonts:

  • Visu gultņu vadotņu rūdīšana un slīpēšana.

  • Konveijera vadotņu slīpēšana

  • Kapitālais remonts visai gultnei un šķērsslīdnei (visu vadotņu slīpēšana/skrāpēšana).

  • Gultas slīdņa slīdošās uzlikas atjaunošana.

  • Atslēgu ceļu un apakšējo vadotņu atjaunošana vai pāršuvumu atjaunošana.

  • Visu tīrītāju atjaunošana

  • Visu siksnu nomaiņa

  • Galvenās vārpstas mezgla kapitālais remonts galviņā

  • X ass atjaunošana, ieskaitot gultņus

  • Z ass atjaunošana, ieskaitot gultņus

  • Pīļu kapitālais remonts (MK 6 konusa slīpēšana), vārpstas un uzgriežņa nomaiņa.

  • Instrumentu sistēmas regulēšana

  • Galvenā vārpstas motora nomaiņa

  • Palīgdzinēju pārbaude (X un Z ass)

  • Esošo drošības ierīču (bīdāmā pārsega/žokļa aizsarga) kapitālais remonts.

  • Visu rotējošo, pārslēdzamo un gala slēdžu nomaiņa.

  • Vārpstas un rokas riteņa kodētāja nomaiņa

  • Kustīgo kabeļu un dzesēšanas šķidruma šļūteņu nomaiņa darba zonā.

  • Centrālā eļļošanas bloka nomaiņa

  • Energoķēžu atjaunošana

  • Krāsošana saskaņā ar specifikācijām (standarta bazalta tekstūras un gaiši pelēks)

  • Mašīnas montāža un ģeometriskā pārbaude saskaņā ar DIN 8605.

Papildu aprīkojums

• 1x lietots virpošanas virpas turētājs Ø630 mm ar dažādām spailēm.

• 1x lietota priekšējā plāksne Ø1100

• 1x lietots stabils balsts, maks. Ø300

• 1x lietots skaidu transportieris
