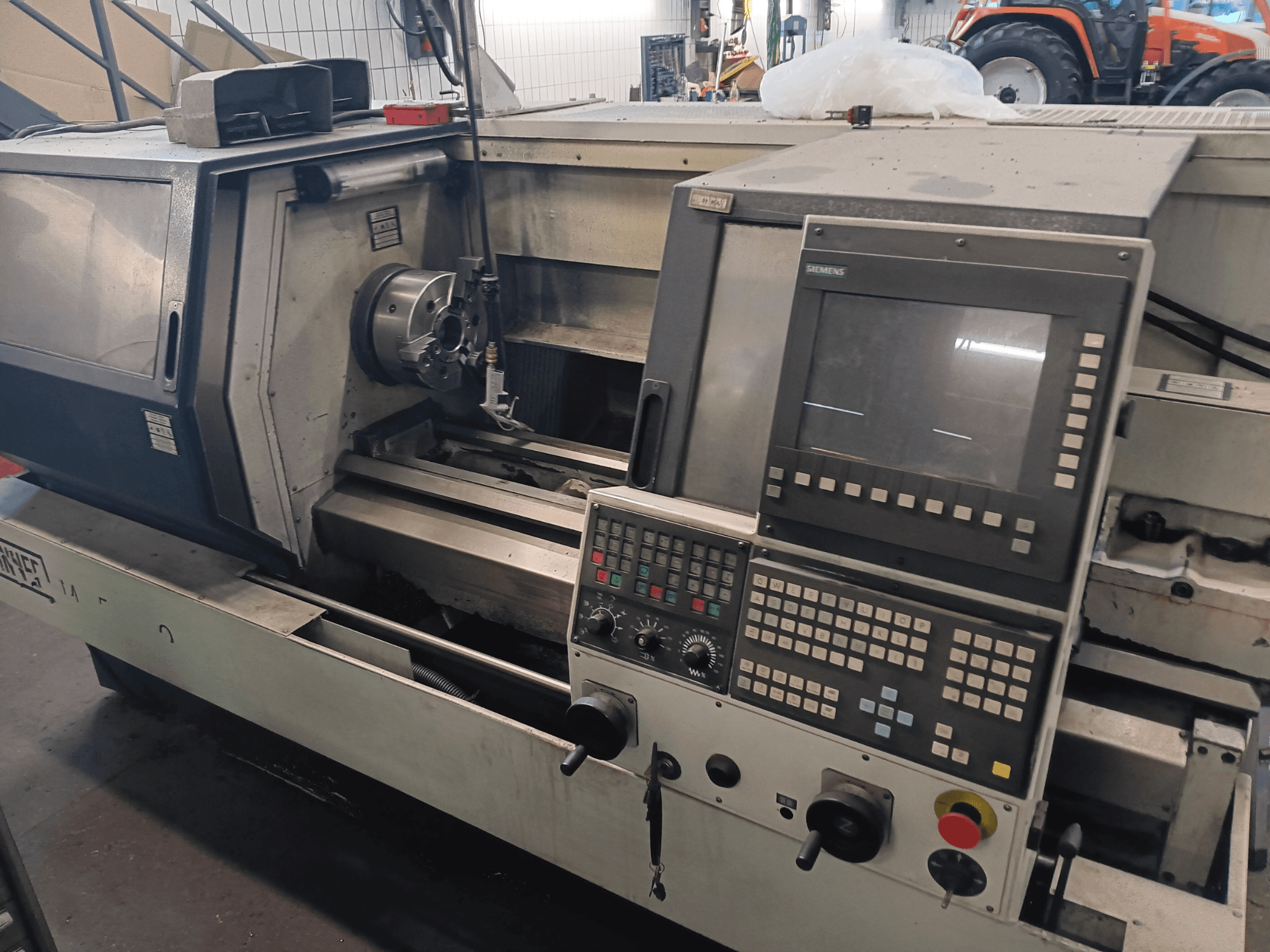

SPINNER - MT 500/1000 ATDE-TUR-SPI-2000-00001

• Mašīnas/mehāniķis MT500-1000

• Brauciens pa X asi: 210 mm

• Brauciens pa Z asi (Multifix turētājs + manuālais skavotājs): 210 mm: 930 mm

• Z-ass gājiens (Multifix turētājs + hidrauliskais skavotājs): 9,9 mm: 930 mm

• Z-ass gājiens (revolveris + manuālais skavotājs): 930 mm

• Z-ass gājiens (revolveris + hidrauliskais stiprinājums): 930 mm

• C-ass gājiens: 360 grādi.

• Vārpstas klīrenss 45 mm ar hidraulisko skavu: 3600 apgr.

• Vārpstas klīrenss 57 mm ar manuālo skavu: 3600 apgr./min.

• Instrumentu sistēma Haase ātrās maiņas turētājs: 1 instrumentu bloks

• Instrumentu sistēma Turret VDI 30: 12 instrumentu vienības

• Lodveida skrūves solis X: 5 mm

• Lodveida skrūves solis Z: 10 mm

• Ātrā kustība X: 15000 mm/min

• Ātrā kustība Z: 20000 mm/min

• Pievirzes ātrums X + Z: 0-4000 mm/min

• Padeves spēks X asī: 1382 daN

• Z ass padeves spēks: 609 daN

• Stiepes spēks dobajā iespīlēšanas cilindrā: 1: 145 daN/bar

• Manuālais skavotājs Ø 200 mm: 3 spailes

• Hidrauliskais skavotājs Ø 210 mm: 3 spailes

• Dzesēšanas šķidruma tvertnes tilpums: 75 l

• Dzesēšanas šķidruma sūkņa plūsmas ātrums: 1,5 mm: 30 l/min

• Dzesēšanas šķidruma sūkņa spiediens: 1,4 bar

• Maks. pozicionēšanas izkliedes: 3 µm

• Maksimālā atkāpe: 2 µm

• Pozicionēšanas nenoteiktība: 2 µm

• Maksimālā cirkularitātes kļūda uz apstrādājamās detaļas: <= 1,5 µm

• Maksimālā plakuma novirze: <= 1,5 µm

• Kalts Ø: 80 mm

• Pīļu konveijera gājiens: 80 mm: 120 mm

• Morzes konusveida stiprinājums: MT 4

• Pīles kontaktspiedes spiediens: 27,75 daN/bar

• Garums x platums x augstums: 2,7 x 1,6 x 1,8 m

• Uzstādīšanas laukums: 4.3 m2

• Svars: 2300 kg

• Vadības sistēma: Siemens 810D

• Darba spriegums: 400 V

• Tīkla frekvence: 50/60 Hz

• Vadības spriegums: 24 DC

• Pieslēgtā slodze: 16 KW

• Elektriskais pieslēgums: TN / TT / IT

• Vārpstas S1/S6 darbība: 9/11 KW

• Padeves motori X/Z: 3,5 KW

• Hidrauliskie komponenti: Parker

• Vadības vārsti: Parker: ISO1

• Eļļas miglas eļļošanas uzpildes daudzums: 50 ml

• Maksimālais darba spiediens: 30 bar

• Minimālais darba spiediens: 6 bāri

• Maksimālais vārpstas griezes moments: 115/153 Nm

• Vadības bloks: Siemens (redzams saskarnē)

Papildu aprīkojums

• Benz ātrgaitas vārpsta (līdz 25 000 apgr./min)

• Vice

• Skavotāji

• Frēzes

• Plāksnes

• Vītņgriežu turētāji
