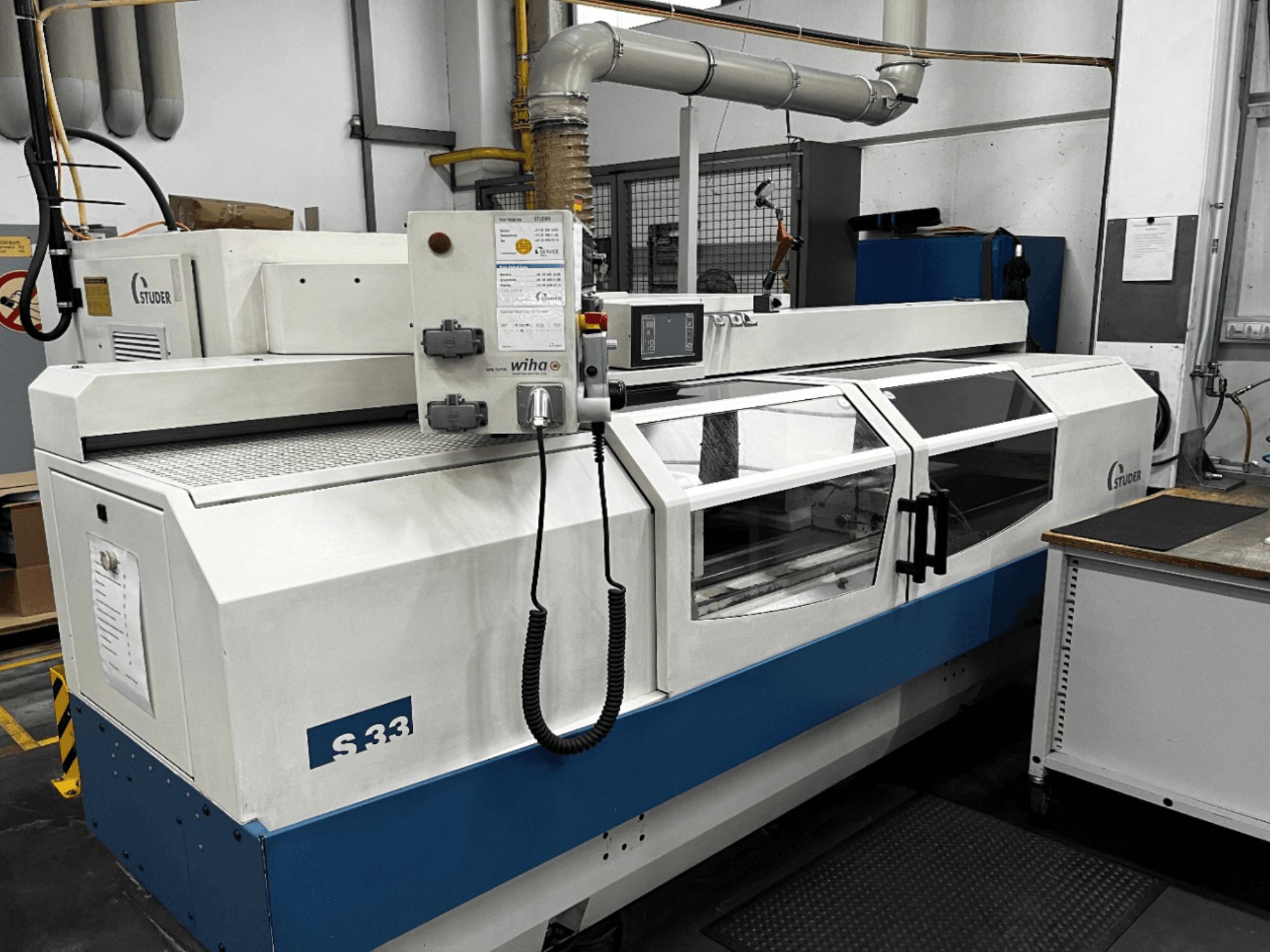

STUDER - S33 CNCDE-GRI-STU-2004-00001

• Attālums starp centriem 1000 mm

• Centra augstums 175 mm

• Maksimālais apstrādājamās detaļas garums 1000 mm

• Maksimālais sagataves diametrs 175 mm

• Maksimālais sagataves svars 120 kg

• Apstrādājuma svars starp centriem maks. 80 kg (1000 mm)

• Apstrādājuma svars starp centriem maks. 120 kg (650 mm)

• Grozāms darba galds ±8,5° leņķī

• Granīta mašīnas gulta S103

• X ass gājiens 285 mm

• Z-ass gājiens 1000 mm

• Programmējams padeves ātrums 0,001-5000 mm/min.

• Tiešā mērīšanas sistēma X ass izšķirtspēja 0,0001 mm

• Tiešā mērīšanas sistēma Z ass izšķirtspēja 0,0001 mm

• Slīpēšanas vārpstas galvas pagrieziena diapazons 0°-30°

• Slīpēšanas diska diametrs maks. 500 mm

• Slīpēšanas diska platums 63 mm

• Slīpēšanas diska caurums 203,2 mm

• Slīpēšanas vārpstas diametrs 73 mm

• Slīpēšanas vārpstas motora jauda 7,5 kW

• Vārpstas griešanās ātrums 3200 apgr./min

• Darba galvas vārpstas diametrs 30 mm

• Darba galvas piedziņas jauda 3 kW

• Noapaļojuma precizitāte vismaz 0,0004 mm

• Pīles diametrs 50 mm

• Pīķa konuss MK3

• Hidrauliski darbināms konveijera dakšas frēze

• Pneimatiskā konveijera kustība

• Barošanas avots 400 V ±10 %

• Frekvence 50 Hz ±1 Hz

• Vadības spriegums 24 V DC

• CNC vadība Fanuc 21i-TB

• Programmu atmiņa 64 kB

• Programmu ietilpība 125 programmas

• Dzesēšanas sistēma emulsijai

• Dzesēšanas šķidruma sūkņa jauda 40 l/min pie 3 bāriem

• Papīra lentes filtra tilpums 375 litri

• Filtrflīsa šķiedras platums 1000 mm

• Miglas ekstrakcijas jauda līdz 1800 m³/h

• Iekārtas izmēri 3,5 m x 3 m x 2,2 m

• Iekārtas svars 4000 kg

• Mašīnas apgaismojums 24 V 36 W

• Izlietojums 40%

Papildu aprīkojums

FAKULTĀTĪVS aprīkojums par papildu samaksu

• 9x atloks

• 1x Studer stabilais balsts ar aizsargvāciņu

• Balansēšanas ierīce
