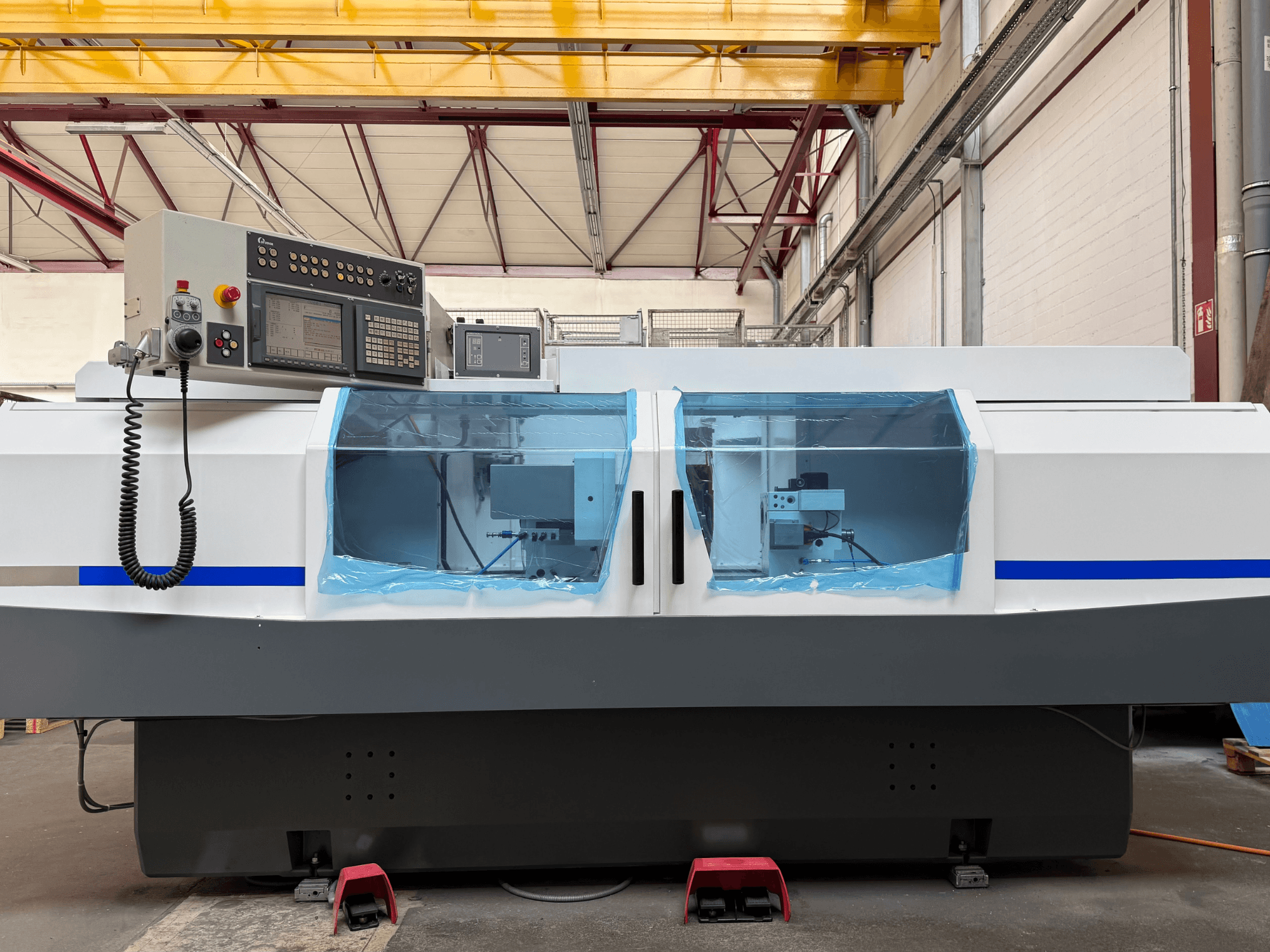

STUDER - S33 CNCCH-GRI-STU-2005-00001

- pilnībā kapitāli remontēts 2026. gadā

- Darbības laiks: 0 stundas pēc kapitālremonta

- Centra augstums: 175 mm

- Centru attālums: 1000 mm

- Mašīnas pamatne: minerālais liejums Granitan S103

- Gājieni: 285 mm (X ass) x 1150 mm (Z ass)

- X ass piedziņa: maiņstrāvas servodzinējs un lodveida skrūve, leņķis 0°, pārvietošanās ātrums 0,001–5,000 mm/min

- Z ass piedziņa: maiņstrāvas servodzinējs un lodveida skrūve, pārvietojuma ātrums 0,001–10,000 mm/min

- Mērīšanas sistēma: inkrementālā skala X un Z asīm, izšķirtspēja 0,0001 mm

- Slīpēšanas galviņa: universāla ārējai un iekšējai slīpēšanai, Hirth zobojums 1° (no -15° līdz +195°)

- Motora vārpsta (2. pozīcija): 7,5 kW, 1400–3200 apgr./min, programmējams griešanas ātrums maks. 50 m/s

- Ārējās slīpēšanas aizsargs: slīpēšanas disks D. 500 × 63 mm F1 (80 mm F5) ar automātisku kontakta aizsardzību

- Iekšējās slīpēšanas vārpsta (3. poz.): Studer siksnas piedziņas iekšējās slīpēšanas vārpsta (180°) ar frekvences pārveidotāju

- Darba galvas korpuss: universāls, uzstādīts uz rullīšu gultņiem, konuss MK5, cilindriskais ārējais gals D. 70 mm, vārpstas caurums D. 28 mm, manuāla vārpstas fiksācija

- Darba galvas piedziņa: 1,8 kW maiņstrāvas servodzinējs, apgriezienu diapazons 1–1500 apgr./min., lēnās kustības režīma apgriezieni 1–50 apgr./min.

- Detaljas svars: maks. 80 kg starp centriem

- Aizmugurējais vārpstas gals: konuss MK4, 35 mm gājiens, vārpstas diametrs 50 mm, hidrauliska vārpstas atvilkšana ar uzraudzību, manuāla precīzā regulēšana +/- 0,04 mm

- Pneimatiskie pacēlāji: pneimatiska pacelšana, lai viegli pārvietotu darba galvu un aizmugurējo galvu

- Vadības sistēma: Fanuc 21i-TB ar 10,4" krāsu skārienjūtīgo ekrānu, integrētu PLC, 32 KB lietotāja atmiņu, 400 programmu glabāšanas vietām

- Barošana: 400 V ± 10 %, 50 Hz ± 1 Hz, 24 V DC vadības spriegums

Papildaprīkojums:

- Dittel Sensitron 6 kontakta noteikšanas sistēma ar magnētisko sensoru (1 gab.)

- Movomatic C25 LP aktīvā zonde

- 3 gab. izlīdzināšanas elementi

- Gaisa kondicionēšanas iekārta elektroskapim

- Euchner rokas vadības pults

- Pagriežams virpošanas galviņas turētājs iekšējai slīpēšanai

- Aizmugurējā vārpstas stāvēšanas pozīcija

- 3 gab. Studer iekšējās slīpēšanas vārpstas ar siksnas piedziņu (24 000 apgr./min / 40 000 apgr./min / 60 000 apgr./min)

- Kājas pedālis C-ass pārslēgšanai pie atvērtām durvīm

- Kājpedālis nostiprināšanas ierīces iedarbināšanai (aizmugurējais vārpsts)

- Elektriskā saskarne rotācijas apstrādei (vārpsta ir papildaprīkojums)

- Movomatic procesa laikā veiktās mērīšanas kontrole ES 124 (mērīšanas galviņa ir papildaprīkojums)

- 8 lietoti slīpēšanas disku flanši ārējai slīpēšanai

- Dažādi jauni MK4 centri

- Dažādi apstrādes rīki

Papildu iespējas:

- Spēj veikt vītņu un profila slīpēšanu (programmatūra jāpasūta tieši no Fritz Studer AG)
