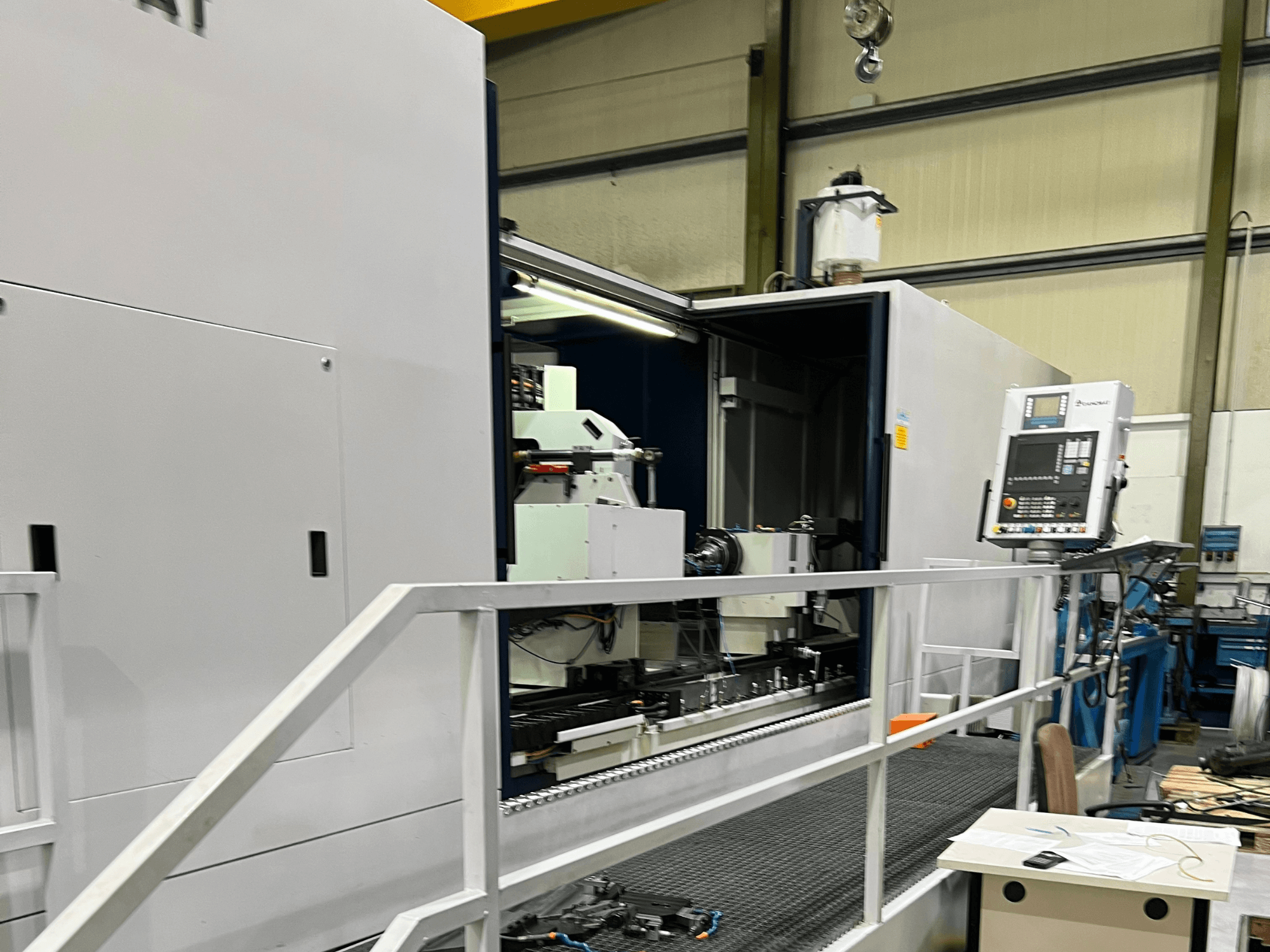

DANOBAT - HG 91-3000-B8MX-GRI-DAN-2007-00001

• Centra augstums virs grīdas: 1 604 mm

• Centra augstums: 525 mm

• Maksimālais slīpēšanas garums: 3000 mm

• Maksimālais slīpēšanas diametrs: 850 mm

• Maksimālais apstrādājamās detaļas svars (starp centriem): 5 000 kg

• Kopējais mašīnas svars: 29 000 kg

X ass (šķērseniskais ratiņš)

• Efektīvais gājiens: 650 mm

• Maksimālais programmējamais ātrums: 6000 mm/min.

• Minimālais programmējamais ātrums: 0,01 mm/min.

• Minimālais programmējamais inkrements (diametrā): 0,001 mm

• Motora griezes moments: 22 N-m

Z-ass (gareniskais ratiņš)

• Maksimālais programmējamais ātrums: 6000 mm/min

• Minimālais programmējamais ātrums: 0,01 mm/min

• Minimālais programmējamais inkrements: 0,001 mm

• Motora griezes moments: 42 N-m

B8 riteņa galva

• Pagrieziena leņķis: -30° līdz +180°

• Riteņa izmēri: Ø760 x 80(100) x Ø304,8 mm

• Griešanas ātrums: 45 m/s

• Jauda: 22 kW

Darba galva

• Vārpstas apgriezienu diapazons: 10-120 apgr./min.

• Centra konuss: Sliede: Morzes 6

• Motora griezes moments: 42 N-m

Hidrauliskā koniskā statne

• Maksimālā konusa korekcija: ±0,20 mm

• Maksimālais centra gājiens: 100 mm

• Centra konuss: ASA 4

Griezējs

• Novietojums: Izvietojums: Novietojums: uz darbgalda un konveijera
