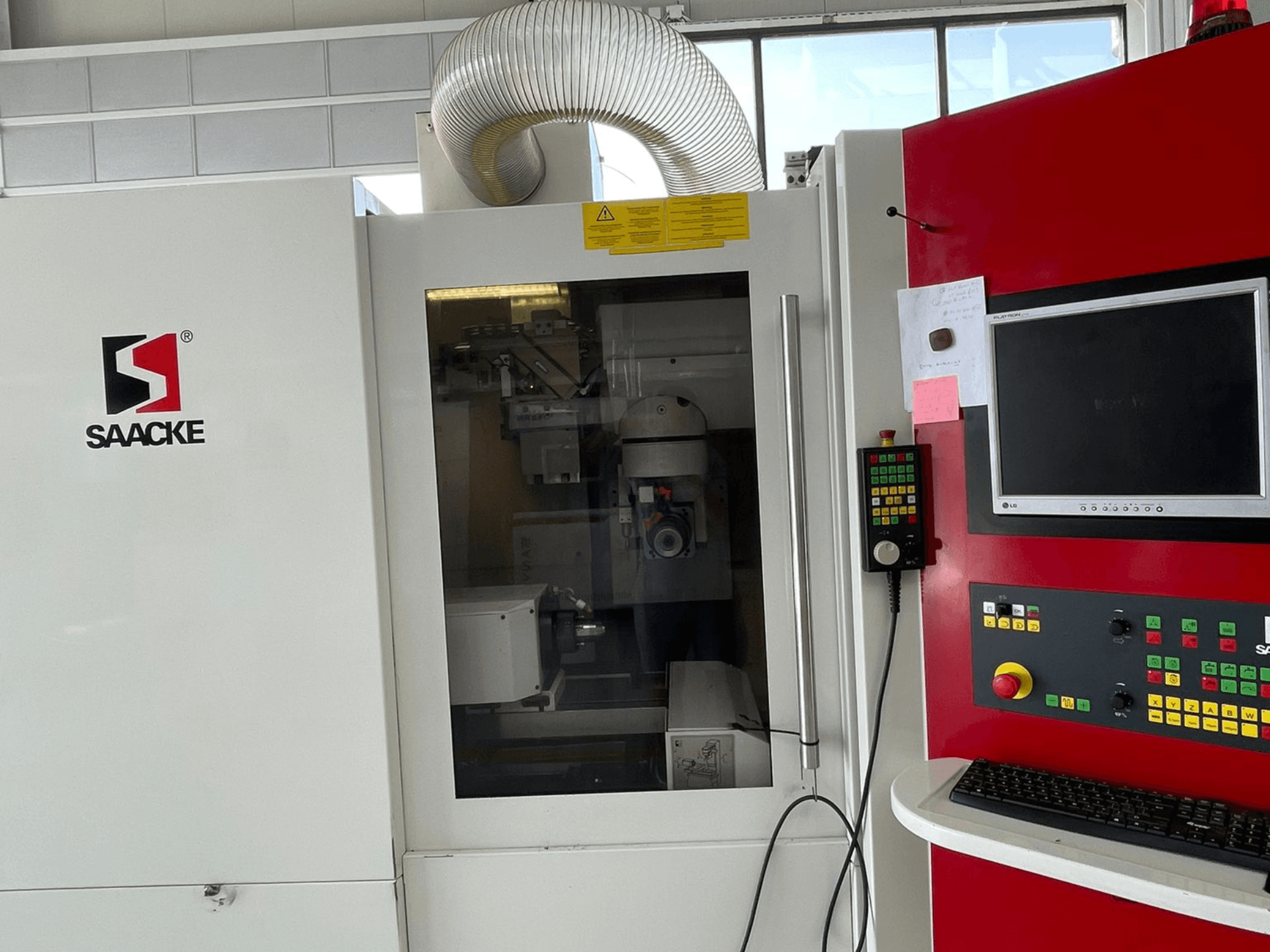

SAACKE - UWIFCH-GRI-SAA-2008-00001

• Apstrādājamo detaļu nesējs A ass: indeksēšanas precizitāte ±15"; indeksēšanas iespējas 1-999; kumulatīvā soļa kļūda pie 100 mm: 8 µm; ātrums maks. 600 apgr.

• Instrumentu turētājs: ISO 50

• Vārpstas klīrensa turētāja uzmava: maks. 28 mm (ar automātisko iespīlēšanu: Ø20 mm)

• Nominālā piedziņas jauda:

  • Slīpēšanas vārpsta S1-100%: 7,5 kW; maksimālais: 16 kW

  • X ass garenvirziena kustība: 2 kW

  • A-ass apstrādājamās detaļas nesējs: 2 kW

  • Z-ass šķērsslīdnis: 2 kW

  • Y ass slīpēšanas galviņas slīdņa augstums: 2 kW

  • B ass slīpēšanas galviņas rotācija (rotācijas galds): 2 kW

• Pozīcijas mērīšanas sistēmas:

  • A-ass: Tiešā mērīšanas sistēma: A

  • B-, X-, Y-, Z-asis: Netiešā mērīšanas sistēma

  • Izšķirtspēja X/Y/Z: 0,0001 mm (0,1 µm)

  • A/B izšķirtspēja: 0,0001°

• Elektriskais pieslēgums: 20 kW / 50 A; darba spriegums 400 V, 50 Hz; vadības spriegums 24 V; apgaismojuma spriegums 230 V; rezerves drošinātājs: atsevišķa barošana no elektrotīkla.

• Saspiestais gaiss: 15-17 Nm³/h; min/max spiediens 6/8 bar (600/800 kPa); kvalitāte ≥ 4. klase (ISO 8573-1).

• Vadība un programmatūra: CNC NUM Axium Power 1050 ar datoru, programmu atmiņa 512 k; NUMROTOplus programmatūra (nepieciešams dongle/hardlock); nulles punkti kalibrēti, izmantojot pievienoto mērīšanas instrukciju (nav marķētu atskaites punktu).

Papildu aprīkojums

• Apstrādājamo detaļu maiņas iespējas (automatizācija):

  • opcija: pacelšanas konstrukcija

    • Maksimālais apstrādājamais gabals: Ø20 mm × 120 mm; 1 kg

    • Viena paliktņa ietilpība:

      • Ø3,0-5,0 mm kāts: 40 gab.

      • Ø5,1-8,0 mm: 32 gab.

      • Ø8,1-11,0 mm: 28 gab.

      • Ø11,1-14,0 mm: 24 gab.

      • Ø14,1-20,0 mm: 20 gab.

  • variants: ķēdes iekrāvēja magazīns (ar satveršanas ierīci)

    • Ietilpība: 64 sagataves

    • Maksimālais apstrādājamo detaļu skaits: Ø32 mm × 200 mm; 2,5 kg

    • Īpašības: Dažādu sagatavju haotiska iekraušana; iespējama automātiska skavu nomaiņa.

    • Turēšanas uzmavas: Ø6, 8, 10, 12, 14, 16, 20

• Ārējā ķēdes iekrāvēja opcija: palielina mašīnas svaru līdz aptuveni 3800 kg un telpu līdz 3000 mm × 1875 mm.

• Dzesēšanas šķidruma filtra sistēma (TRANSOR): Klients nodrošina; gaisa plūsma atpakaļējai skalošanai aptuveni 700 Nl/min 5 minūtes ik pēc 6-9 stundām.
