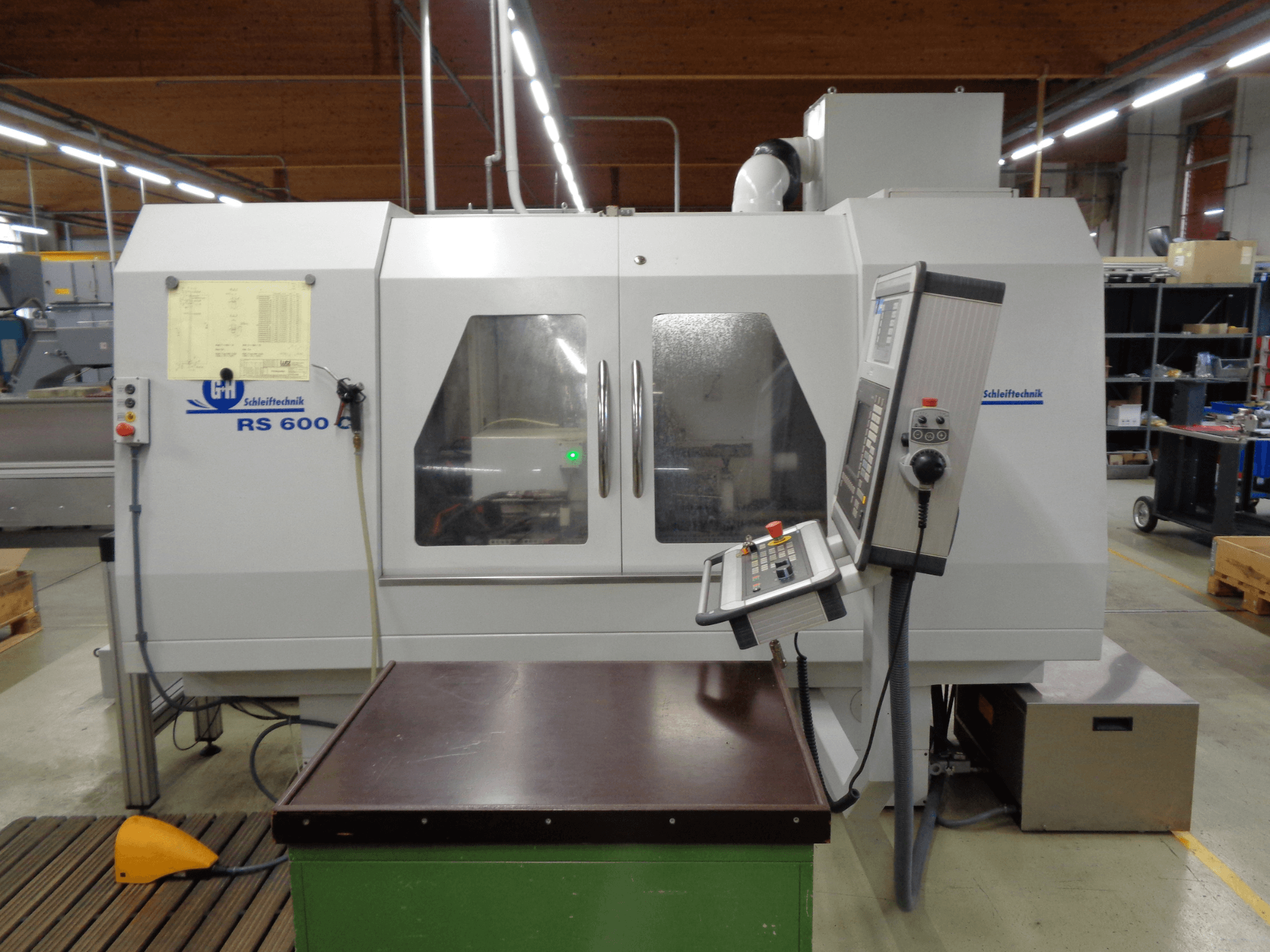

GEIBEL & HOTZ - RS 600 C DE-GRI-GEI-2015-00001

• Centra attālums: 600 mm

• Centra augstums: 140 mm

• Maksimālais šūpoļu diametrs: 275 mm

• Maksimālais apstrādājamās detaļas svars starp centriem: 100 kg

• Maksimālais apstrādājamās detaļas griezes moments (lidojot): 40 Nm (ieskaitot stiprinājuma ierīces)

Apstrādājamo detaļu vārpsta

• Konusveida: MK4 un KK5

Galvgalis

• Sistēma: Cilindriskā skrūves spiediena atspere

• Darbība: Manuāla, izmantojot rokas sviru

• Pīles gājiens: aptuveni 40 mm

• Konuss: MK4

Slīpēšanas vārpsta

• Izvietojums: kreisais

• Motora jauda: 5,5 kW

• Ātrums: 700-2100 apgr./min

• Gultnis: Precīzijas rites gultņi

• Eļļošana: Eļļošana: visu mūžu

Slīpēšanas ritenis

• Standarta izmērs: 400 × 50 × 127 mm

• Caurums: 127 mm

• Platums: 20-50 mm

• Konuss: 5°

• Maksimālais diametrs: 55 mm (atsauce uz konusu)

• Atloka diametrs: 175 mm

• Ātruma diapazons: 15-35 m/s (pastāvīga griešanas ātruma kontrole)

Asis

X ass (= atgriezeniskā kustība)

• Piedziņa: Elektromehānisks ar lodveida skrūvi

• Padeves ātrums: 0,01-8000 mm/min

• Uzstādīšana: Elektriskais rokas ritenis vai virziena spiedpoga

• Mērīšanas sistēma: Stikla skala, iekšējā izšķirtspēja 0,0005 mm

Z ass (= galda kustība)

• Piedziņa: Elektromehānisks ar lodveida skrūvi

• Galda ātrums: 0,01-12000 mm/min.

• Uzstādīšana: Elektriskais rokas ritenis vai virziena spiedpoga

• Mērīšanas sistēma: Rotācijas enkoders, izšķirtspēja 0,001 mm

Vadība / Elektriskā

• Vadības panelis ir piestiprināts pie mašīnas statīva, izmantojot grozāmu kronšteinu.

• Vadības sistēma: Siemens 840D

• Piedziņas sistēma: Siemens SINAMICS

• Avārijas apturēšanas komponenti, integrēta drošība

• Motora aizsardzības slēdzis, drošinātāji: Siemens

• Savienotāji: Siemens, Siemens, Siemens, Siemens, Siemens, Siemens, Siemens, Siemens, Siemens, Siemens, Siemens: WAGO Harting savienotāji darba zonā: WAGO Harting savienotāji darba zonā.

• Darba spriegums: 400 V, 50 Hz, 3 fāzes

• Tīkla tips: Tīkls: TN tīkls, bez strāvas aizsargierīces (RCD).

• Vadības spriegums: 230/24 V

• Uzstādītā elektriskā jauda: aptuveni 14 kW / 18 kVA

• Saspiestais gaiss: Gaisa spiediens: bez eļļas, aptuveni 5 bāri.

• Vadības skapis: Gaisa kondicionēšanas iekārta

• Elektriskā skapja aprīkojums: Iekštelpu apgaismojums

• Apkopes kontaktligzda: 230 V / 3 A

Pneimatika / dzesēšanas šķidrums

• Nepieciešamais saspiestais gaiss: aptuveni 5 bāri, bez eļļas

• Dzesēšanas šķidruma tvertnes tilpums: aptuveni 300 L

• Dzesēšanas šķidruma sūkņa jauda: 50 l/min pie 3,5 bāriem

• Tīrīšanas sūkņa jauda: 20 L/min pie 1,5 bāriem

Darbības dati

• Darbības stundas: 2420 stundas

Papildu aprīkojums

• Gaisa atsūknēšanas iekārta

  • Jauda: aptuveni 1000 m³/h.

  • Izmēri: aptuveni 460 × 840 × 580 mm

• Trīsžokļa skavotājs

  • Diametrs: 160 mm

  • Darbība: Manuālā vadība:

  • Svars: aptuveni 10 kg
