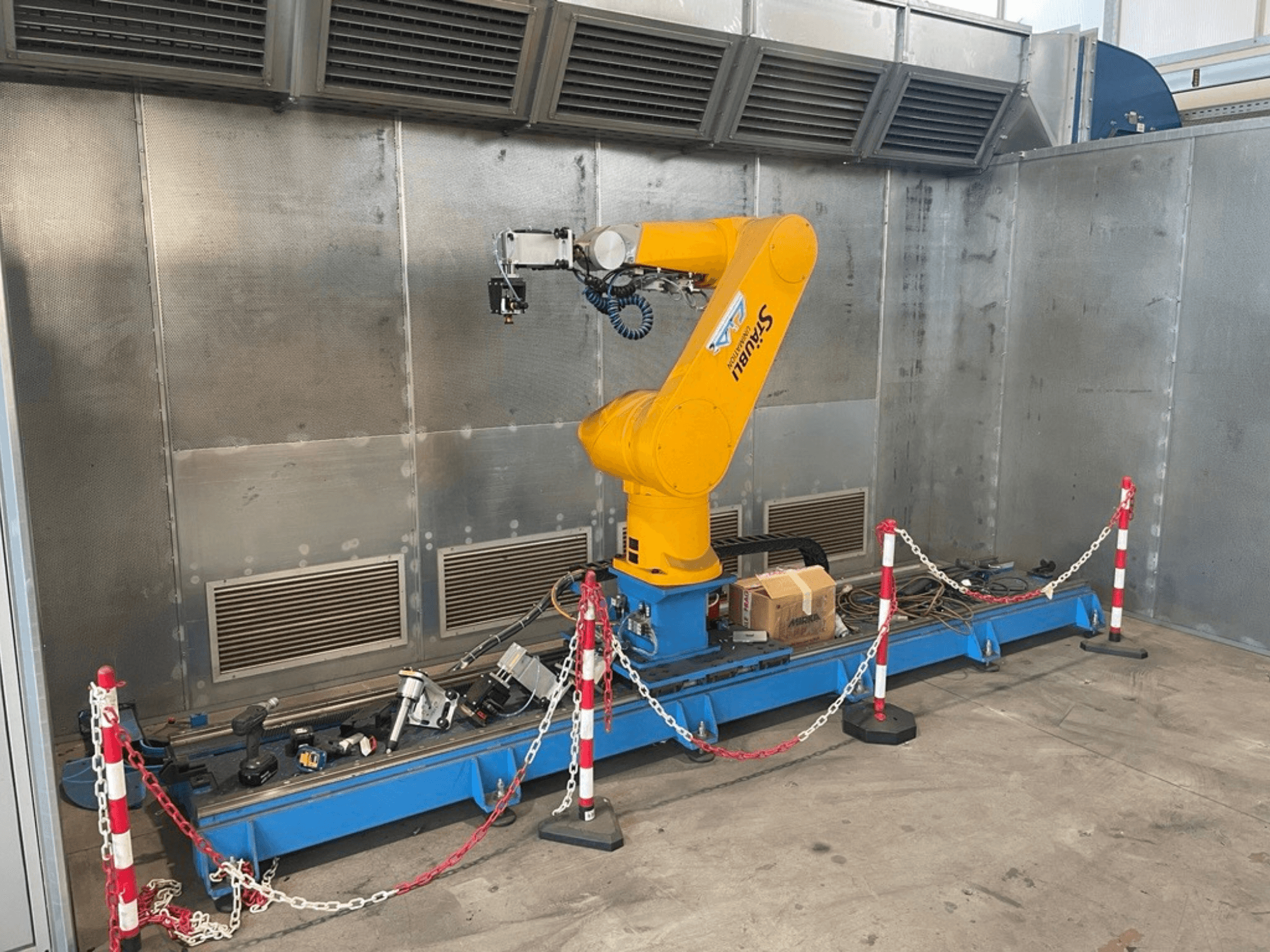

STAUBLI - CS8C-RX160IT-ROB-STA-2017-00001

Kontrolieris: Stäubli CS8C

Lietderīgā slodze: nominālā 20 kg; maksimālā 30 kg (līdz 34 kg, ja ir apstākļi).

Darbības rādiuss (asis 1-6): 1710 mm

Atkārtojamība: ±0,05 mm

Asu kustības diapazons:

• 1. ass: ±160°

• ass: ±137,5°.

• ass: ±150°.

• ass: ±270°.

• 5. ass: +120° / -105°.

• 6. ass: ±270° (konfigurējama līdz ±18000°)

Maksimālais asu ātrums:

• 1 ass: 200°/s

• 2. ass: 200°/s

• ass: 255°/s

• 4. ass: 315°/s

• 5. ass: 360°/s

• 6. ass: 870°/s

Darba diapazons:

• Minimālais sasniedzamais attālums (asis 1-5): 312 mm

• Minimālais sasniedzamais attālums (2-5 ass): 312 mm: 422 mm: 5 (2-5): 422 mm.

• Attālums starp 3-5 asīm: 625 mm

Veiktspēja:

• Maksimālais TCP ātrums: 10,3 m/s

• Maksimālā inerce 5. ass: 4 kg-m²

• Maksimālā inerces ass 6: 1 kg-m²

• Bremzes: visas asis

Uzstādīšana un vide:

• Temperatūra: 1: +5°C līdz +40°C

• Mitrums: 30-95% (bez kondensācijas)

• Uzstādīšana: Grīdas / griesti

Aizsardzība un saskarnes:

• Aizsardzības klase: AIZSARDZĪBA: IP65 / IP67

• Tīrās telpas klase: IP5: ISO 14644-1 5. klase

• Elektriskais savienojums: Elektrisks savienojums: 19 kontaktu savienotājs

• Pneimatiskais: Pneimatiskais savienojums: opcionāli vārsti: Pneimatiskais savienojums: opcionāli vārsti
