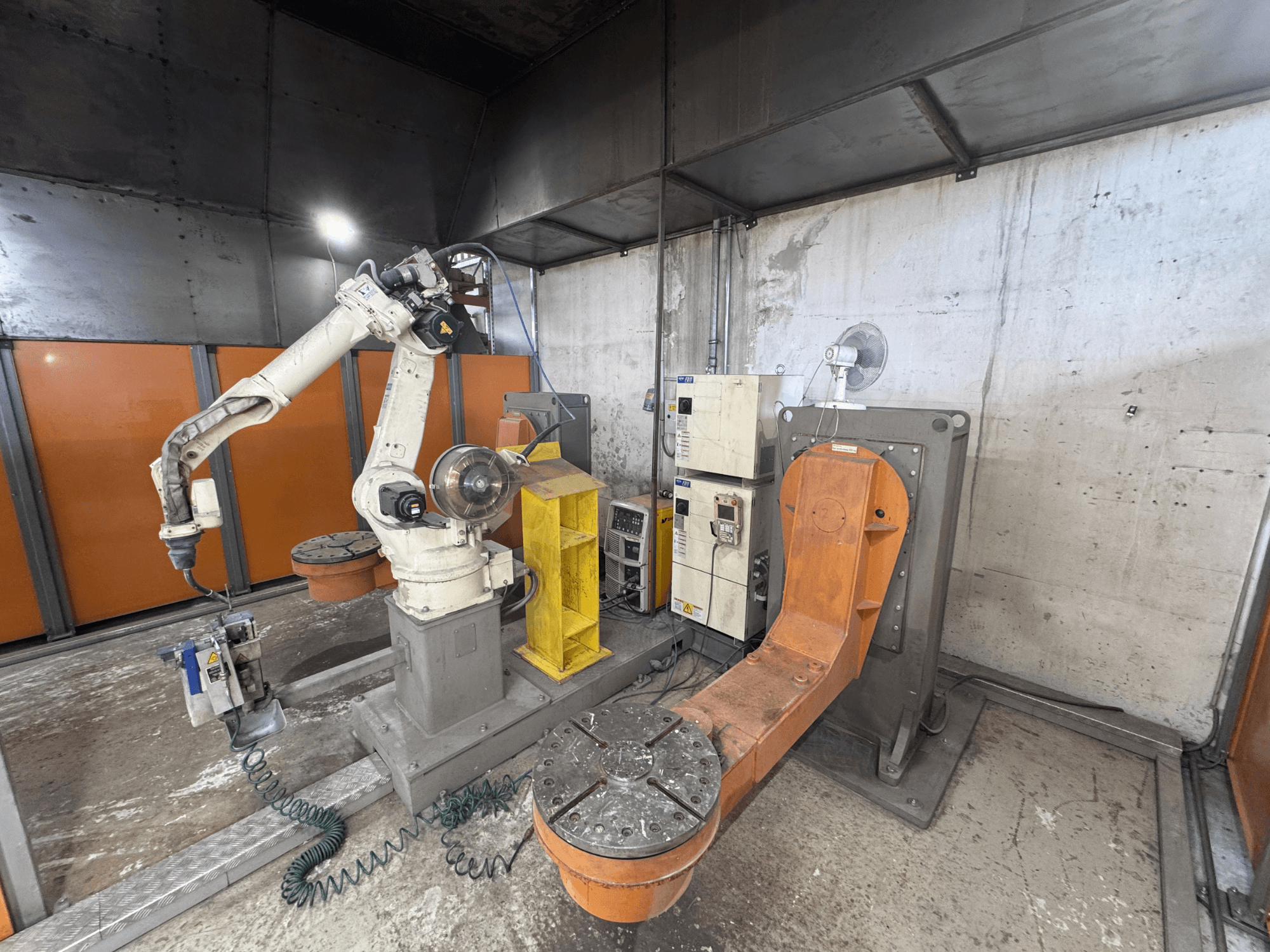

DAIHEN - VARSTROJ FD-B4L 1GM/2DMHU-ROB-DAI-2017-00001

• Galvenās robota specifikācijas: 4 kg lietderīgās slodzes (plaukstas locītava), 2 008 mm sasniedzamība, ±0,08 mm atkārtojamība.

• Piedziņas sistēma: Maiņstrāvas servomotori

• Augšdelma maksimālā kravnesība: 20 kg

• Asu diapazoni: J1 ±170°; J2 -155°/+100°; J3 -170°/+190°; J4 ±155°; J5 -45°/+225°; J6 ±205°.

• Asu ātrumi: J1 195°/s; J2 200°/s; J3 200°/s; J4 420°/s; J5 420°/s; J6 600°/s.

• Pieļaujamie plaukstas momenti: J4 10,1 Nm; J5 10,1 Nm; J6 2,94 Nm.

• Pieļaujamā inerce: J4 0,38 kg/m²; J5 0,38 kg/m²; J6 0,03 kg/m².

• Uzstādīšanas pozīcijas: Grīda, siena, griesti

• Ekspluatācijas apstākļi: 0-45 °C; 20-80 % mitrums

• Robota kontrolieris: FD-11 (vadības jauda līdz 54 neatkarīgām asīm)

• Mācību pults: WiTP vadības panelis

• Iekārtas barošanas avots: 3 x 400 V / 50-60 Hz

• Nosacījumi: - elektroenerģijas padeve: 400 W, 400 W, 400 W, 400 W, 400 W, 400 W, 400 W, 400 W: Aptuveni maks. 1 000 darba stundas; pārbaudījis tehniķis pirms aptuveni 6 mēnešiem.

• Pievienotā dokumentācija: Uzstādīšanas rokasgrāmatas; ekspluatācijas un apkopes rokasgrāmatas; CE sertifikāts; atbilstības deklarācija.

Papildu aprīkojums

• Metināšanas strāvas avots: Welbee invertors P500L (W)

  • Metināšanas strāva līdzstrāva: 30-500 A

  • Impulsa metināšanas strāva: 30-400 A

  • Darba cikls: 60 % pie 500 A; 100 % pie 410 A; 80 % pie 400 A impulsa

  • Elektrodu diametrs: 0,8-1,2 mm

• Metināšanas deglis: RTW5000H, ar ūdens dzesēšanu

• Ārējās asis/pozicionētāji: 2x P500 L-VN ROBO pozicionētājs/rotators; Multi-Synchromotion funkcija.

• Drošības sistēma: Optiskā un fiziskā drošības barjeru sistēma

• Dzesēšanas bloks

• Robota saskarne

• CAN saskarne

• Palešu iekraušana
