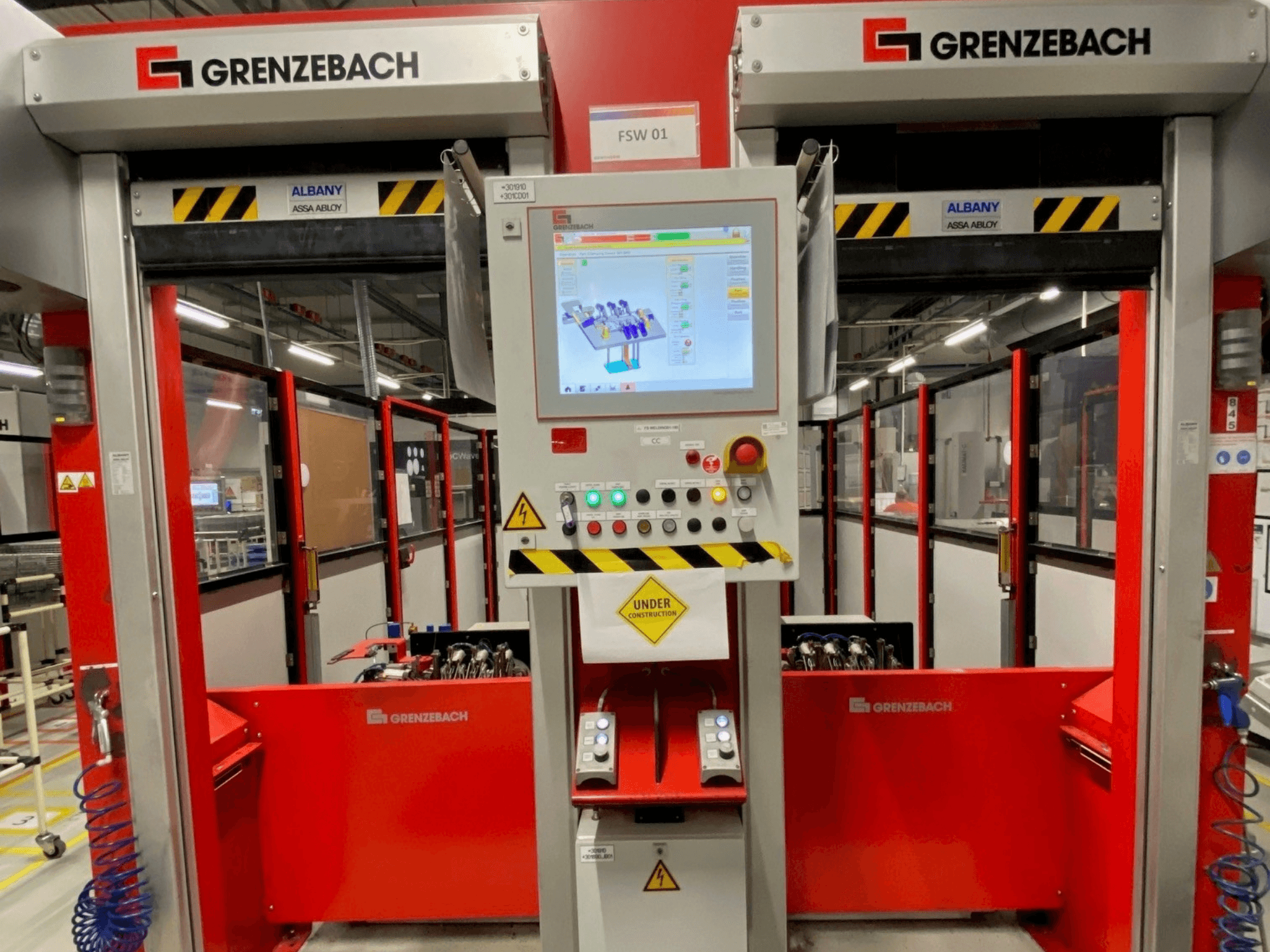

GRENZEBACH - FSW GenRob 01HU-ROB-GRE-2016-00001

• Pozīcijas atkārtojamība: ±0,08 mm

• Darba telpas tilpums: 68 m³

• Uzstādīšanas vieta: uz grīdas

• Aizsardzības pakāpe: IP65

• Vertikālā procesa spēks: 8 000 N

• Horizontālā procesa spēks: 8 000 N

• Vadības bloks: KUKA KR C4

FSW vārpsta

• Ražotājs: MAG IAS

• Tips: FSW2.2 / HSK63

• Instrumentu turētājs: HSK 63 A

• Maks. vārpstas apgriezieni: 10 000 apgr./min

• Nominālais vārpstas apgriezienu skaits: apm. 3 900 apgr./min

• Nominālais griezes moments S1: 42 Nm

• Maks. griezes moments S6 40 %: 52 Nm

• Vārpstas nominālā jauda S1: apm. 17 kW

• Motora tips: asinhronais

• Motora nominālā strāva: 33 A

• Dzesēšana: Ūdens/glikols (maks. 5 bar)

• Vārpstas svars: 90 kg

• Maks. vārpstas diametrs: 300 mm

• Aptuvenais vārpstas garums: 285 mm

• Gultņu tips: hibrīds

• Gultņa diametrs: 80 mm

Instrumenta nostiprināšana

• Sistēma: MAPAL KS 63-08

• Ievilkšanas spēks: 18 kN

• Instrumenta nostiprināšana: Manuāli

• Vārpstas spēka sensori: 3 × 120°

Detaļas nostiprināšana / hidraulika

• Ražotājs: Römheld

• Hidrauliskais agregāts: 8457-104

• Maks. darba spiediens: 200 bar

• Darba spiediena iestatījums: 150 bar

• Plūsmas ātrums: 2,0 l/min

• Tvertnes tilpums: 27 l

• Hidrauliskā šķidruma tips: HLP 32

• Motora jauda: 0,75 kW

• Piegāde: 400 V / 50 Hz

Elektrība / komunālie pakalpojumi

• Darba spriegums: 400 V

• Frekvence: 50 Hz

• Vadības spriegums: 24 V DC

• Enerģijas patēriņš: apm. 28 kW

• Minimālais saspiestā gaisa spiediens: 6 bar

• Saspiesta gaisa patēriņš: aptuveni 4 m³/h

Papildu aprīkojums

• Robota šūnas korpuss: 301.910 + MCC01

• Aizsardzības durvis: Assa Abloy Albany RP 300 (EN 13241-1)

• Darba zonas aizsardzība: gaismas barjeras

• Hidrauliskā fiksēšanas sistēma (Römheld HPU 8457-104)

• Vārpstas dzesēšanas iekārta (ūdens/glikols)

• KUKA KR C4 vadības skapis

• Manuālā operatora stacija
