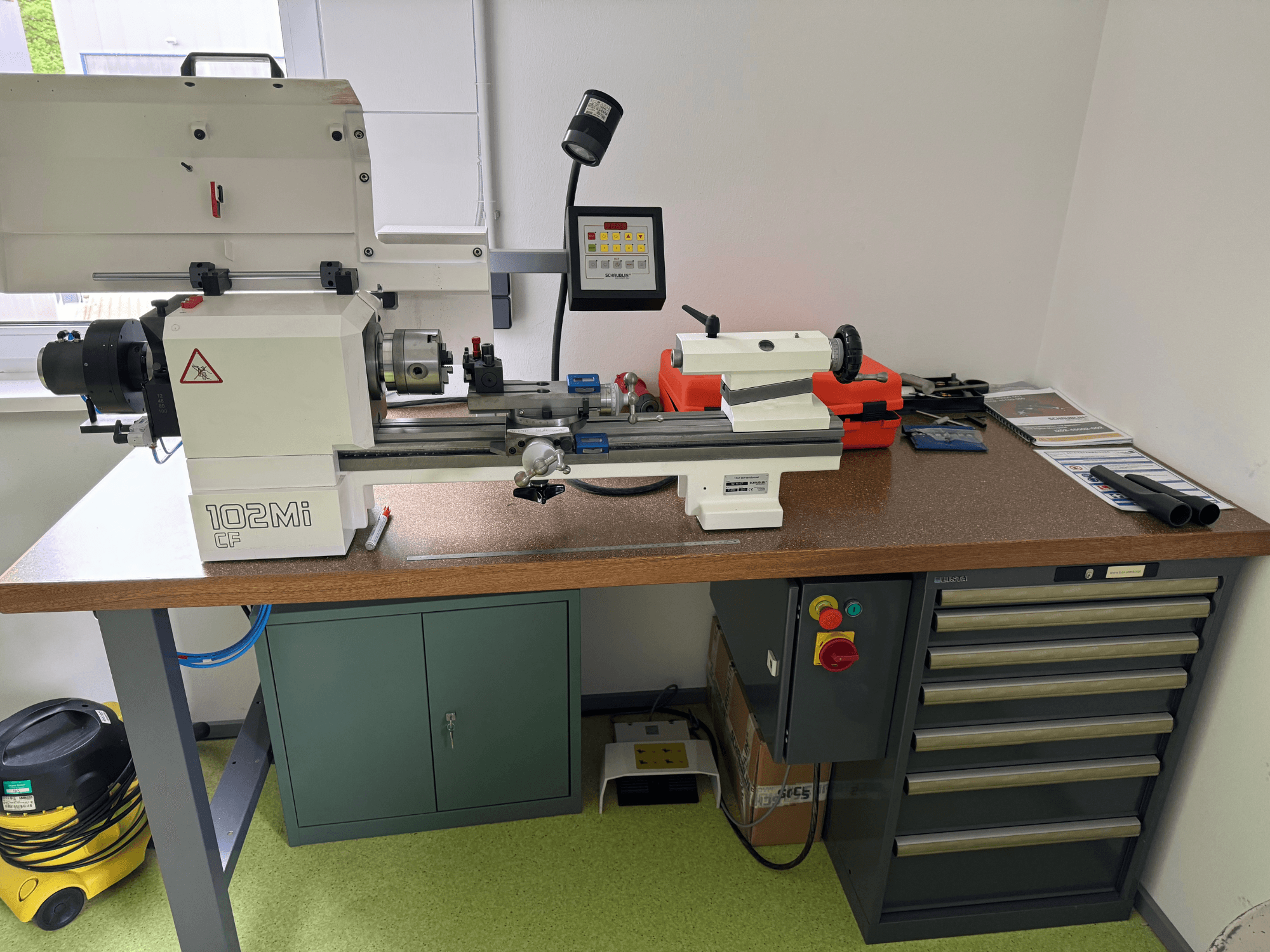

SCHAUBLIN - 102Mi W25DE-TUR-SCH-2019-00001

• Priekšpuse: Integrēts motors

• Uzstādīšana: Uzstādāms uz darbgalda (CE versija)

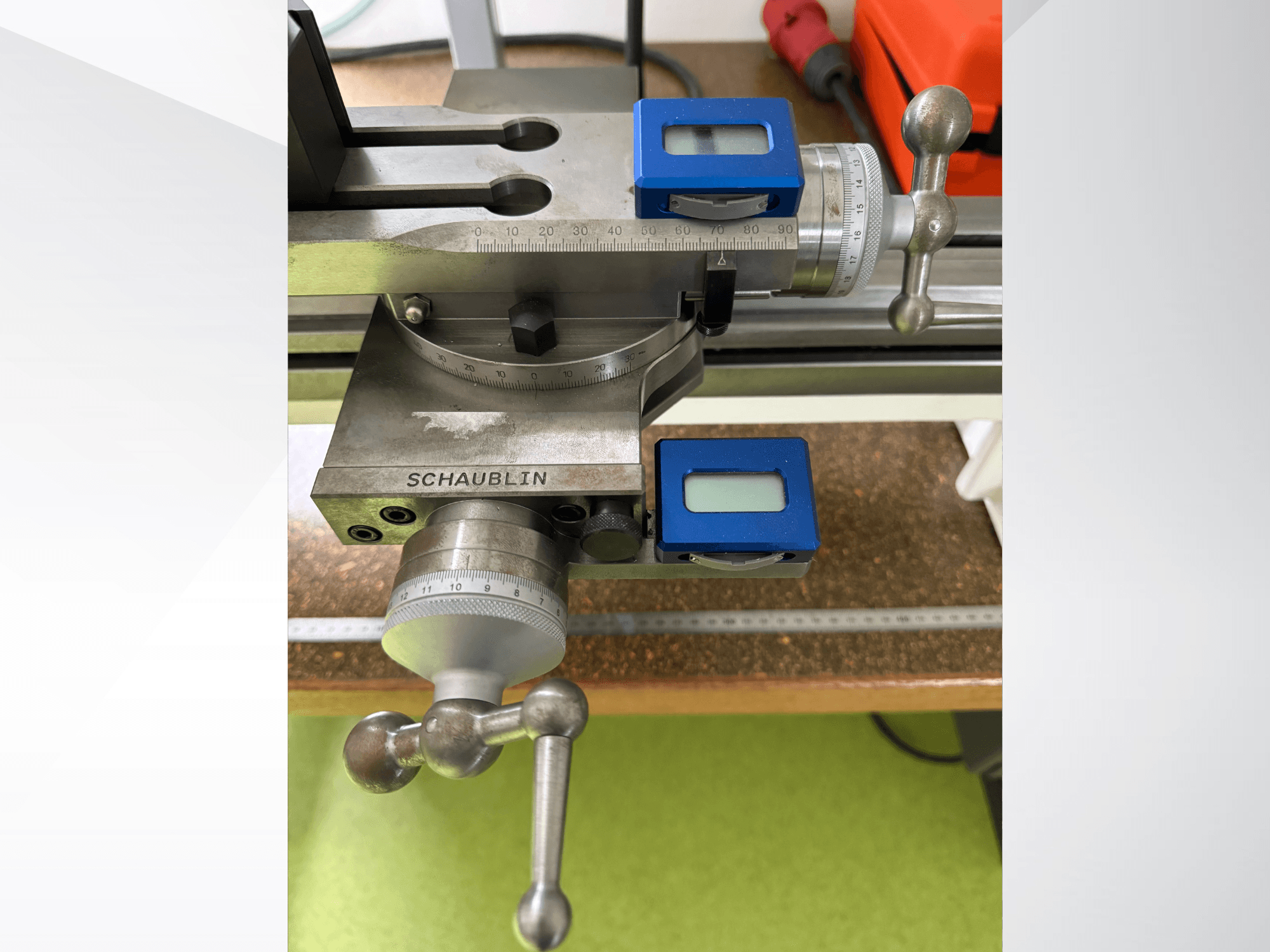

• Šķērsslīdnis: Kloķveida šķērsslīdnis ar digitālo mērierīci.

• Aizmugurējais statīvs: Morzes konusveida 2

Papildu aprīkojums

• Darba galds: 2000 x 800 x 900 mm

• Lista atvilktņu skapis: 564 x 725 x 850 mm

• Pneimatiskā iespīlēšanas ierīce W25 ar grafīta sadalītāju

• Tripan-111S instrumentu turētāju ātrās nomaiņas sistēma

• Urbjmašīnas turētājs, 30° leņķis, maks. Ø12 mm

• Trīsžokļa turētājs W25/Ø100 (čuguns, manuāls)

• Tailstock piederums: Rotējošais centrs 60°, Ø18 mm (Gepy)

• Uzgriežņu komplekts W25 (0,5-25 mm, 50 gab.)

• Mebiflex 70 lampa

• Maks. Pieļaujamais diametrs virs gultnes: 200 mm

• Maks. Pieļaujamais diametrs virs ratiņiem (šķērsslīdnis): 200 mm: 200 mm: 200 mm: 200 mm: 200 mm: 200 mm: 200 mm: 200 mm: 120 mm (60 mm ar aizmugurējo balstu)

• Centra augstums virs gultas: 102 mm

• Centra augstums virs ratiņiem: 20 mm

• Maks. Maksimālais attālums starp centriem: 10 cm: 470 mm

• Gultas garums: 1000 mm

• Gultas augstums: 168 mm

• Galvenā vārpstas piedziņa: Maiņstrāvas motors, 1,5 kW (nepārtraukta darbība)

• Vārpstas tipa opcijas: W20 / W25

• Vārpstas apgriezienu skaits (bezgala mainīgs): 100 - 6000 apgr./min (min-¹)

• Vārpstas iekšējais diametrs: 20 mm (W20) / 25 mm (W25)

• Maks. Stieņa kapacitāte: 14,5 mm (W20) / 19 mm (W25)

• Kravas riteņa gājiens (manuāls) uz gultnes: 442 mm

• Šķērsvirziena gājiens (X-ass): 1,5 mm: 100 mm

• X ass izšķirtspēja (rādiuss): 0,001 mm (digitāli)

• Garenvirziena pārvietojums (Z-ass): 90 mm (pēc izvēles: 150 mm orientējamam augšējam slaidam)

• Z-ass izšķirtspēja: 1: 0,001 mm (digitāli)

• Trapecveida skrūves vārpsta: Ø 9 x 2 mm solis

• Maks. Instrumenta kāta šķērsgriezums: 16 x 16 mm (Multifix-System) / 12 x 12 mm (Tripan-System).

• Instrumentu turētāja diametrs: 20 mm (Multifix-System) / 12 mm (Tripan-System)

• Standarta koniskā kājiņa: Morzes 2 iekšējais konuss, 30 mm vārpstas ārējais diametrs, 80 mm gājiens.

• Sviras darbināmais galsvārpsteklis (pēc izvēles): W20/W25 iekšējais konuss, 40 mm vārpstas ārējais diametrs, 100 mm gājiens.

• Ar zvaigžņu ratu darbināms koniskais statīvs (pēc izvēles): W20/W25 iekšējais konuss, 40 mm vārpstas ārējais diametrs, 150 mm gājiens.

• Ātrās stiprināšanas sviras sistēma (pēc izvēles): Maksimālais vārpstas griešanās ātrums 3000 apgr./min.

• Pneimatiskā iespīlēšanas sistēma (pēc izvēles): Regulējams aksiālais iespīlēšanas spēks, 500 daN pie 5 bāriem, maksimālais vārpstas apgriezienu skaits 6000 apgr./min.

• Vārpstas bloķēšana: Pneimatiski darbināms vārpstas bloķētājs, bloķēšanas moments 48 Nm pie 5 bāriem (maksimālais apgriezienu skaits 3 000 apgr./min)

• Stabils balsts (pēc izvēles): Klīrenss, stacionāra stabilā balsts, Ø 0,01 līdz 40 mm.

• Elektriskais savienojums: 400 V, 50/60 Hz, nominālā strāva 12 A (maks. 20 A ieejas drošinātājs), pieļaujamās sprieguma svārstības +/- 5%.

• Enerģijas patēriņš: 400 mm, 400 mm, 400 mm, 400 mm, 400 mm, 400 mm, 400 mm: 1,8 kVA

• Trokšņa līmenis zem slodzes operatora stacijā: < 60 dBA

• Darba temperatūra: 60 dB, 60 °C: +15°C līdz +30°C (+5°C līdz +40°C digitālajām mērierīcēm)

• Relatīvais mitrums: no 5% līdz 80%

• Digitālās mērierīces akumulators: 1x litija 3 V, tips CR 2032 (strāvas patēriņš: 45 µA, kalpošanas laiks: 5000 stundas nepārtrauktas darbības).

• Grīdas slodze: 263 kg/m²

• Grīdas kravnesība: 113 kg/m²
