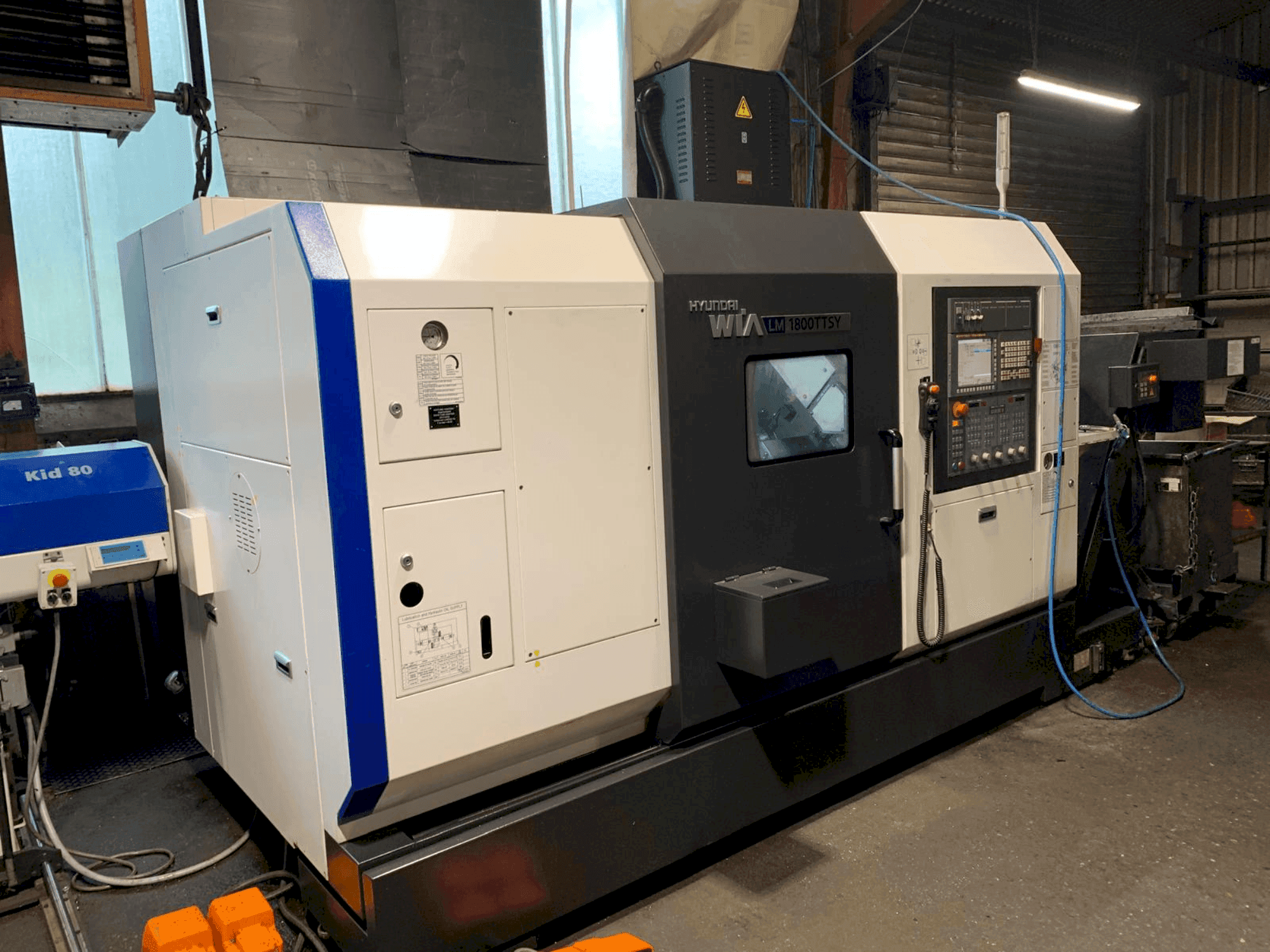

Hyundai Wia - LM 1800TTSYDE-TUR-HYU-2021-00001

Papildu aprīkojums

• USB interfeiss
• Trīskrāsu signāllampa
• 1 mīksto skavu komplekts
• CHIP CONVEYOR HS ar sānu izmetēšanu
• Transformators ar kabeli
• Manuālais saspiestā gaisa pistole
• Stieņu padeves saskarnes // Stieņu iekraušanas saskarnes
• Detalju uztvērējs galvenajam vārpstam
• Detalju izkraušanas iekārta: detaļu izkraušanas sistēma pretvārpstai, ieskaitot detaļu konveijera lenti
• Detaļas izmetējs / Detaļas drm: 230 mm / Detaļas X: 673 mm

Mašīnas priekšrocības

Mašīnas tehniskās priekšrocības

• Lineārā (Z) un plaknes vadība (X/Y) 45 grādi
• Griešanas diametrs: 230 mm // griešanas garums: 673 mm
• Patsvara izmērs abiem vārpstiem: 8 collas (~210 mm)
• Revolvera C-ass, 0,001° // revolvera Y-ass, ±50 mm – augšējais revolveris
• Piedziņas instrumenti: 5000 apgr./min., 5,5 kW
• 1 x aksiāli piedziņoti instrumenti // 1 x radiāli piedziņoti instrumenti
• Automātiskais instrumentu zonde
• Dzesēšanas šķidruma tvertne 270 litri // standarta dzesēšanas šķidruma sprausla
• Iekšējā dzesēšana 30 bar
• 30 bar dzesēšanas šķidruma sūknis (60 Hz)

Papildu informācija

Ievērojami samazināts traucējumu kontūrs Labāka piekļuve apstrādājamajam izstrādājumam Apstrādājamā izstrādājuma stabilizācija, izmantojot aksiālu vilcienu pret apstrādājamā izstrādājuma atbalstu Patsvītru tips: SPANNTOP mini Patsvītru modelis: Axzug Patsvītru izmērs: 65 Īsā konusa standarts: DIN ISO 702-1 Īsā konusa izmērs: izmērs 6 Fiksēšanas ierīces garums: 155,00 mm Priekšējais diametrs: 111,00 mm Maksimālais ārējais diametrs: 165,00 mm Fiksēšanas pozīcija: 65,00 mm Fiksēšanas ierīces vītne: M102x1,5 Pamata apturētāja konstrukcija: fiksēta Darbības veids: mehāniski darbināms Papildu patronas opcijas: Jā Priekšējā apturētāja montāža: Jā Līdzsvarošanas kvalitāte: 4,0 Velkšanas caurules adapteris saskaņā ar rasējumu Fiksēšanas ierīcei [ZCHN]: A054288.0009C Savienojums [fiksēšanas ierīcei]: Iekšējais vītnes savienojums Fiksēšanas ierīces vītnes apzīmējums: M102x1,5 Fiksēšanas ierīces vītnes garums: 17,00 mm Vītnes novietojums fiksēšanas ierīcē: 65,00 mm Maksimālais iedarbības spēks: 65,00 kN Mašīnas ražotājs: Hyundai WIA Mašīnas apzīmējums: LM1800TTSY-HSP Savienojums [vilkšanas caurulei]: Ārējais vītnes savienojums Vītnes apzīmējums: M74x1,5 Vītnes garums: 40,00 mm Vilces caurules priekšējā pozīcija: 57,50 mm Fiksēšanas cilindra gājiens: 17,50 mm Vārpstas cauruma diametrs: 76,00 mm Vilces caurules iekšējais diametrs: 66,00 mm SPANNTOP mini Axfix 65 KK6 Patsviras tips: SPANNTOP mini Patsviras modelis: Axfix Patsviras izmērs: 65 Īsā konusa standarts: DIN ISO 702-1 Īsā konusa izmērs: izmērs 6 Pats tipa: SPANNTOP mini Pats modelis: Axfix Pats izmērs: 65 Īsā konusa standarts: DIN ISO 702-1 Īsā konusa izmērs: izmērs 6 Fiksēšanas ierīces garums: 138,00 mm Priekšējais diametrs: 119,00 mm Maksimālais ārējais diametrs: 167,00 mm Fiksēšanas pozīcija: 50,00 mm Fiksēšanas ierīces vītne: M94x1,5 Pamata apturētāja konstrukcija: fiksēta Darbības veids: mehāniski darbināms Papildu patronas opcijas: Jā Priekšējā apturētāja montāža: Jā Līdzsvarošanas kvalitāte: 4,0 Velkšanas caurules adapteris saskaņā ar rasējumu Fiksēšanas ierīcei [ZCHN]: A071618.0004C Savienojums [fiksēšanas ierīcei]: Iekšējais vītnes savienojums Fiksēšanas ierīces vītnes apzīmējums: M94x1,5 Fiksēšanas ierīces vītnes garums: 17,00 mm Vītnes novietojums fiksēšanas ierīcē: 50,00 mm Maksimālais iedarbības spēks: 45,00 kN Mašīnas ražotājs: Hyundai WIA Mašīnas apzīmējums: LM1800TTSY-GSP Savienojums [vilkšanas caurulei]: Ārējais vītnes savienojums Vītnes apzīmējums: M74x1,5 Vītnes garums: 40,00 mm Velkšanas caurules priekšējā pozīcija: 57,50 mm Fiksēšanas cilindra gājiens: 17,50 mm Vārpstas cauruma diametrs: 76,00 mm Velkšanas caurules iekšējais diametrs: 66,00 mm
