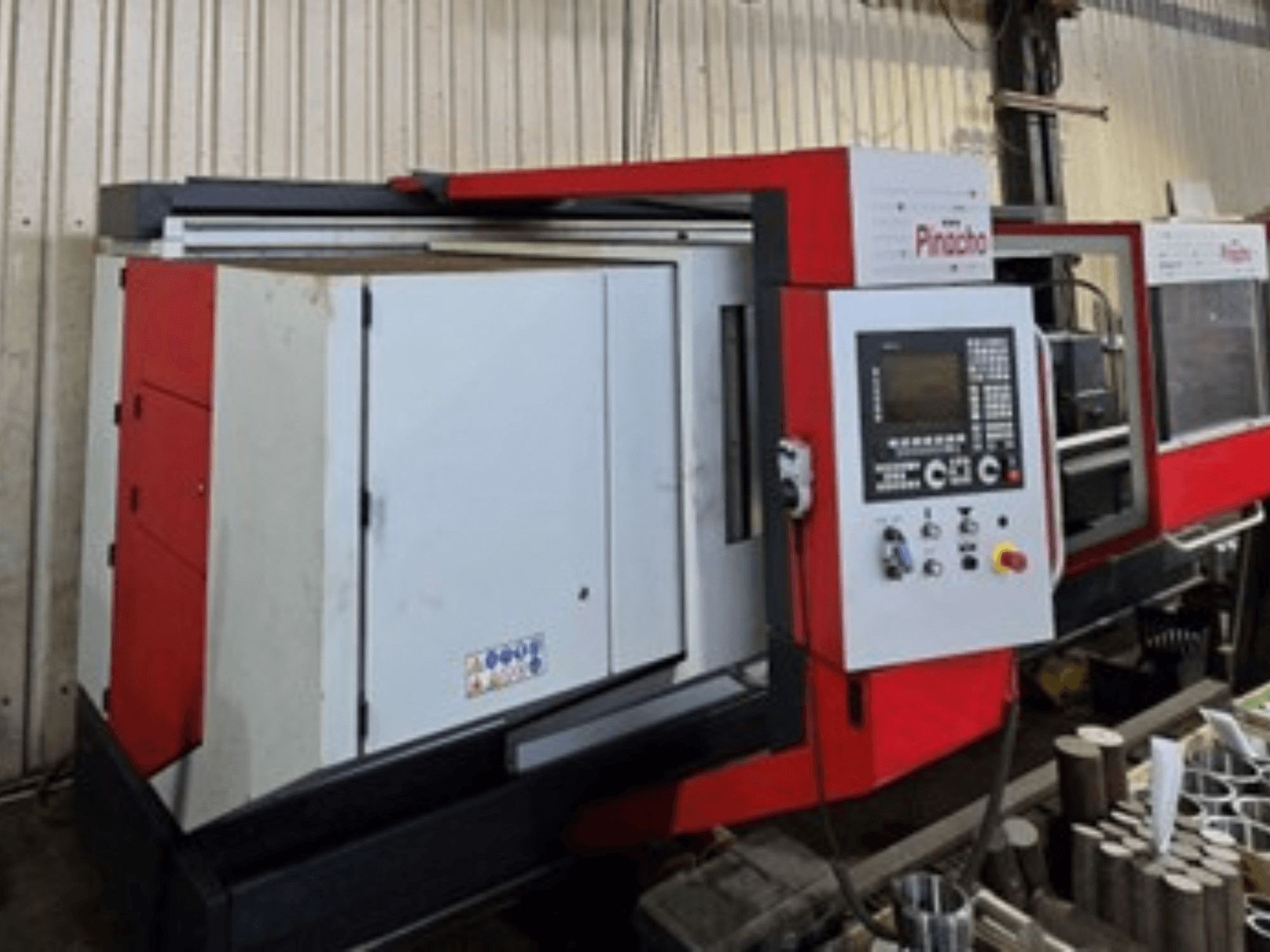

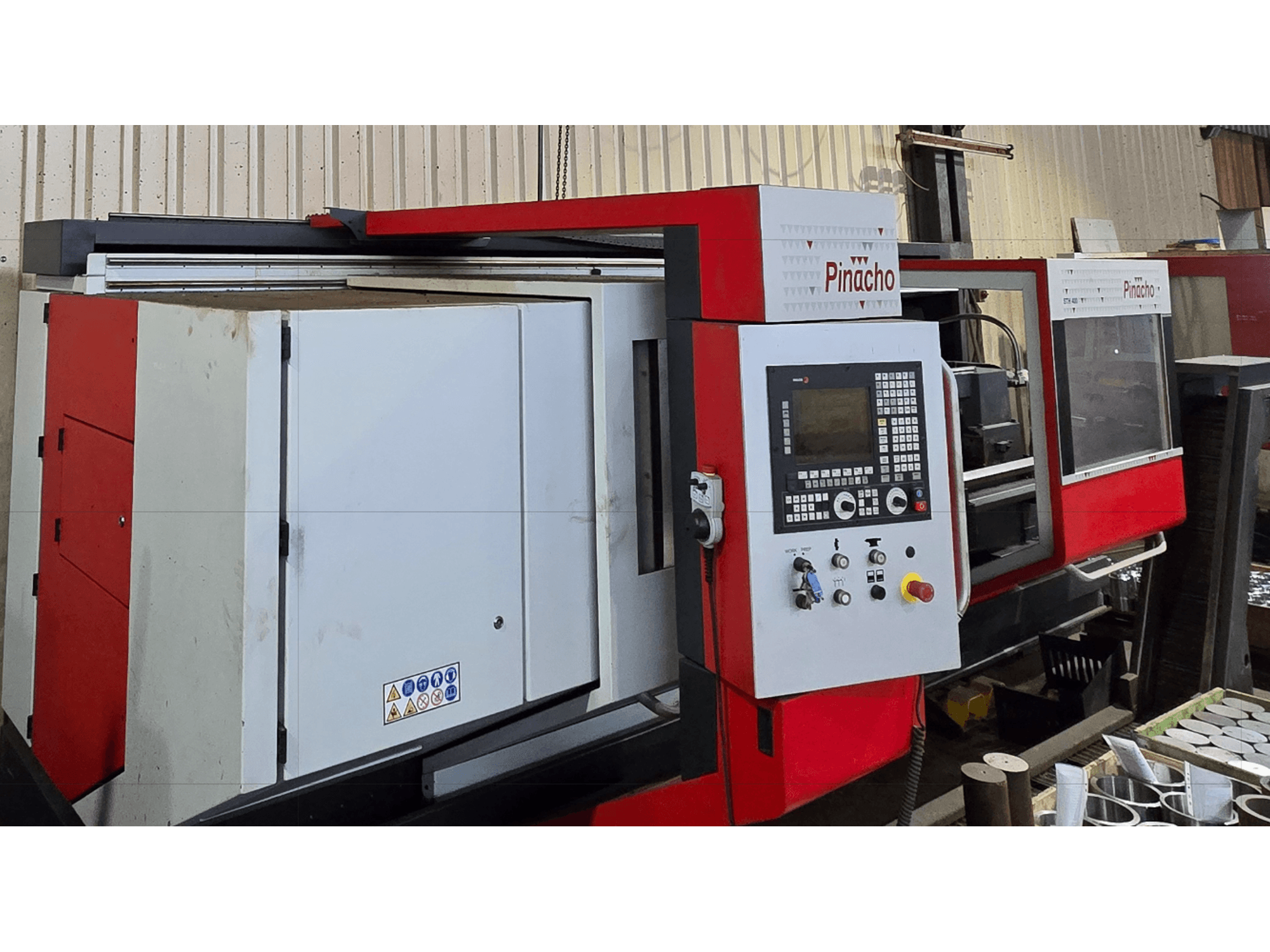

Šis Pinacho STH 400-105×3000 ir ražots 2017. gadā. Izturīgs horizontālās virpošanas darbagalds ar 400 mm šūpošanos virs gultnes un 3000 mm attālumu starp centriem. Aprīkots ar liela griezes momenta vārpstu un CNC kontrolētu padevi precīzai virpošanai smagos slodzes apstākļos. Ideāli piemērots vārpstu, cauruļu un atloku apstrādei. Apsveriet iespēju iegādāties šo Pinacho STH 400-105×3000 horizontālās virpošanas mašīnu. Sazinieties ar mums, lai iegūtu vairāk informācijas.
Pārskats
- zīmols: Pinacho
- gads: 2017
- MODELIS: STH 400-105×3000
- pielietojuma veids: Tekinimas
- Atrašanās vieta: Vācija
- iekārtas veids: Horizontālās virpošanas mašīnas
- vadības bloka zīmols: FAGOR
Tehniskā informācija - Pinacho STH 400-105×3000
Vadības bloks
- Vadības marka: FAGOR
Izmēri
- Mašīnas augstums: 2230 mm
- Mašīnas garums: 5530 mm
- Mašīnas svars: 6460 kg
- Mašīnas platums: 1800 mm
Kustība
- Asu skaits: 2
- X ass pārvietošanās: 400 mm
- Z ass pārvietošanās: 3000 mm
Tehniskās specifikācijas
- Pretvārpsta: Nē
- Piedziņas instrumenti: Nē
- Vārpstas jauda: 17 kW
- Vārpstas ātrums: 425 RPM
Papildus informācija
Maksimālais šūpoles augstums virs gultas: aptuveni 400 mm
Maksimālais pagriešanās diametrs: aptuveni 400 mm
Attālums starp centriem: attālums starp centriem: 3 000 mm
Stieņa ietilpība: aptuveni 105 mm
Vārpsta
Galvenā vārpsta: horizontāla
Vārpstas caurums: 105 mm
Vārpstas priekšgals: A2 tipa (atkarībā no konfigurācijas)
Ātruma diapazons: mainīgs (ar CNC vadību)
Augsta griezes momenta vārpsta, piemērota smagai virpošanai
I diapazons: 0 - 424 apgr./min
II diapazons: 425 - 1700 apgr./min
Asis
X ass: krusteniskais slīdnis
Z ass: garenvirziena slīdne
CNC kontrolēta padeve un ātra pārvietošanās
Instrumentu sistēma
Turretes: CNC instrumentu revolveris
Instrumentu staciju skaits: atkarībā no konfigurācijas
Piemērots iekšējai un ārējai virpošanai
Vadības sistēma
CNC vadības sistēma: Fanuc / Siemens (atkarībā no konfigurācijas)
Pilna CNC konturēšanas un vītņošanas iespēja
Pielietojums
Vidējas un lielas slodzes virpošana
Vārpstām, caurulēm, atlokiem un vispārīgām ražošanas detaļām.
Piemērots sērijveida un rūpnieciskai ražošanai
Pirms aptuveni 3 gadiem tika nomainīta lodveida skrūve
Piederumi: 1 Lynette un dažādi instrumentu turētāji
*Parādītie dati var atšķirties no faktiskajām vērtībām, par to jāpārliecinās tirdzniecības pārstāvim.
