MORI SEIKI - ZT1500YBAT-TUR-MOR-2005-00001
Vai jums ir vēl kādi jautājumi? Sazinies ar mums!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

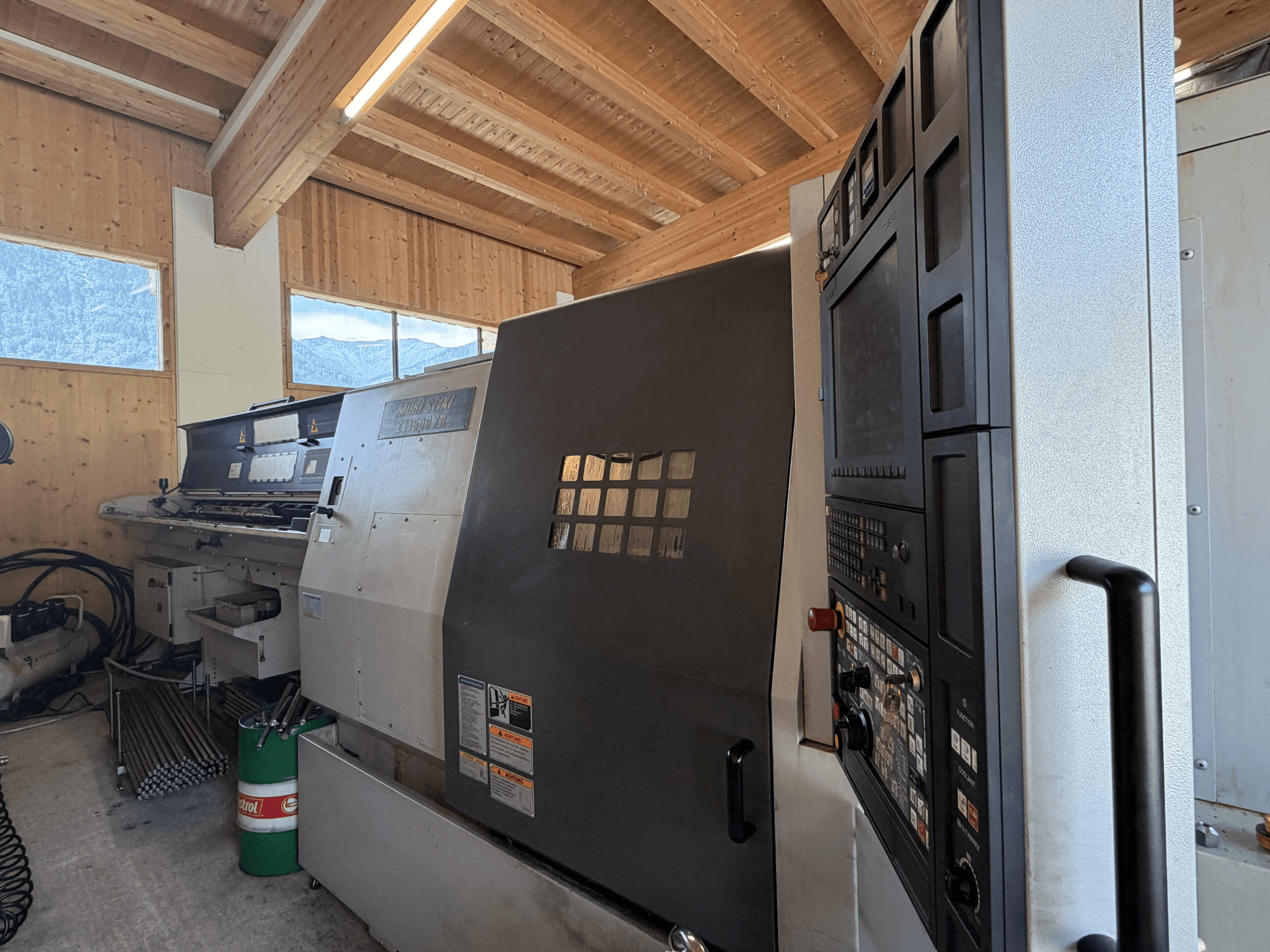

Šis 5-asu MORI SEIKI ZT1500YB tika ražots 2005. gadā. Tā maksimālais virpošanas diametrs ir 190 mm, bet maksimālais virpošanas garums — 235 mm. Mašīna ir aprīkota ar izturīgu revolvergalvu ar 12 pozīcijām un ātrgaitas pārvietošanās ātrumu līdz 24 000 mm/min. Ja jūs meklējat augstas kvalitātes virpošanas iespējas, apsveriet iespēju iegādāties mūsu piedāvāto horizontālo virpošanas mašīnu MORI SEIKI ZT1500YB. Sazinieties ar mums, lai uzzinātu vairāk.
Pārskats
- zīmols: MORI SEIKI
- gads: 2005
- MODELIS: ZT1500YB
- ražošanas stundu skaits: 11026
- pielietojuma veids: Tekinimas
- Atrašanās vieta: Austrija
- iekārtas veids: Virpošanas-frēzēšanas centrs
- Pieejams no: 17/08/2026
Tehniskā informācija - MORI SEIKI ZT1500YB
Izmēri
- Mašīnas augstums: 2058 mm
- Mašīnas garums: 3702 mm
- Mašīnas svars: 6600 kg
- Mašīnas platums: 2066 mm
Kustība
- Asu skaits: 5
- X ass pārvietošanās: 140 mm
- Y ass pārvietošanās: 50 mm
- Z ass pārvietošanās: 700 mm
Tehniskās specifikācijas
- Pretvārpsta: Jā
- Piedziņas instrumenti: Jā
- Vārpstas jauda: 18.5 kW
- Vārpstas ātrums: 5000 RPM
- Instrumentu staciju skaits: 12
Papildus informācija
- 1. galvas darbības laiks: 36 316 h
- 1. galvas apstrādes laiks: 18 301 h
- 2. galvas darbības laiks: 36 324 h
- 2. galviņas apstrādes laiks: 11 026 h
- Revolvergalvas tips: 12 pozīcijas [pēc izvēles 16 pozīcijas]
- Instrumentu skaits revolvergalviņā: 12 [16]
- Kvadrātveida instrumenta kāta augstums: 20 mm
- Urbšanas stieņa kāta diametrs: 25 mm
- 1. un 2. piedziņas instrumentu vārpstas ātrums: 6 000 apgr./min
- Dzinējvārpstas 1 un 2 jauda: urbšana – maks. 13 mm diametrs, vītņošana – maks. M12
- Ātrgaitas pārvietošanās ātrums: X1, X2: 18 000 mm/min; Z1, Z2: 24 000 mm/min; Y: 6 000 mm/min; B: 24 000 mm/min
- Pakāpeniskā pārvietošanās ātrums: X, Z, B: 0–1260 mm/min
- Vārpstas motori 1 un 2 (30 min / nepārtraukta darbība): 22 / 18,5 kW
- Instrumentu piedziņas vārpstas 1 un 2 motori (5 min / 15 min / nepārtraukta darbība): 5,5 / 3,7 / 2,2 kW
- Asu motori: X1: 3 kW; X2: 2,5 kW; Z2: 3 kW; Y: 1,6 kW; B: 3 kW
- Hidrauliskā sūkņa motors: 0,75 kW
- Eļļošanas sūkņa motors: 0,02 kW
- Dzesēšanas šķidruma sūkņa motors: 0,6 kW x 2, 1,2 kW x 1
- Dzesēšanas eļļas sūkņa motors: kompresors: 0,65 kW; eļļošanas sūknis: 0,4 kW; ventilators: 0,045 kW
- Nepieciešamā jauda: 63,37 kVA
- Saspiestā gaisa padeve: 0,5 MPa, 100 L/min <ANR>
- Maks. detaļas pagrieziena diametrs: 310 mm <sadursme ar revolvera vāku>
- Maks. attālums starp vārpstu galiem: 1000 mm
- Maks. virpošanas diametrs: 190 mm
- Maks. virpošanas garums: 235 mm
- Standarta virpošanas diametrs: 170 mm
- Maks. stieņa diametrs: 65 mm
- X ass pārvietojums (Nr. 1 un Nr. 2): 140 mm
- Z ass pārvietojums: Z1: 700 mm, Z2: 690 mm
- Y ass pārvietojums: ±50 mm
- 2. vārpstas pārvietojums (B-ass): 775 mm
- Vārpstas apgriezienu diapazonu skaits: 1 pakāpe
- Vārpstas uzgalis (1. un 2. vārpsta): JIS A2-6
- Vārpstas apgriezienu diapazons (1. un 2. vārpsta): 50–5000 apgr./min
- Vārpstas caurums (1. un 2. vārpsta): 73 mm
- Minimālais vārpstas indeksēšanas leņķis: 0,001° <mazākais ievadāmais lielums>
- Vārpstas gultņa iekšējais diametrs: 120 mm
- Patvērums (1. un 2. vārpsta): 8" mehāniskais patvērums un dobs fiksējošais patvērums
- Hidrauliskās eļļas tvertnes tilpums: 10 L
- Smērvielas tvertnes tilpums: 6 L
- Dzesēšanas šķidruma tvertnes tilpums: 285 L
- Eļļas dzesētāja tvertnes tilpums: 12 L
- Aizņemamā platība (bez skaidu konveijera): 3702 x 2066 mm
- Spriegums: 200 V maiņstrāva
- Fāzes: 3 fāzes
- Frekvence: 50 Hz
- Strāva pie pilnas slodzes: 182 A
- Vārpstas motora nominālā strāva: 122 A
- Pārtraukšanas spēja: 5 kA
- Nominālā jauda: 63 kVA
*Parādītie dati var atšķirties no faktiskajām vērtībām, par to jāpārliecinās tirdzniecības pārstāvim.
