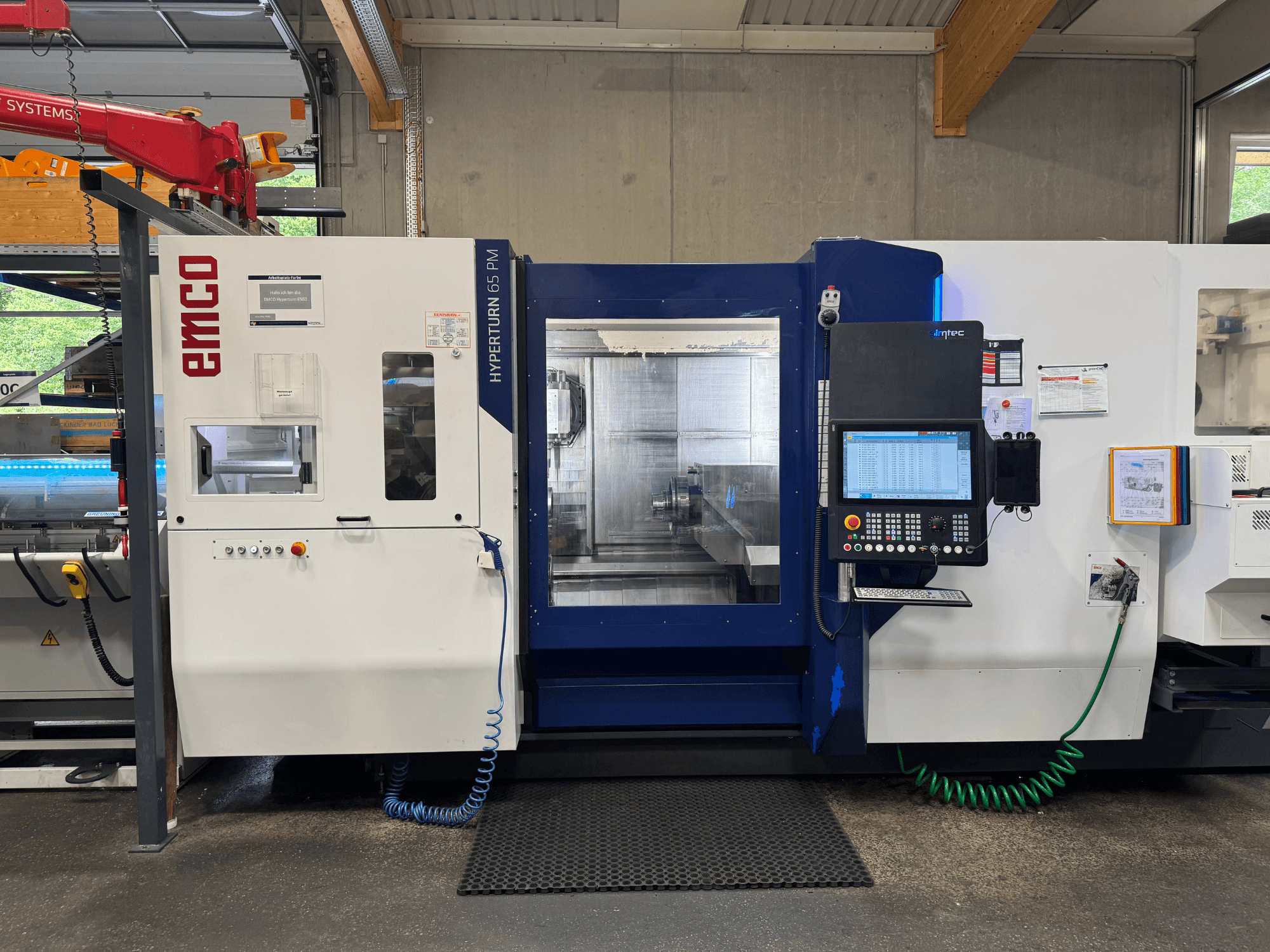

EMCO - Hyperturn 65 Powermill G2AT-TUR-EMC-2022-00001

• Galvenais vārpsts (tiešais piedziņas mehānisms):

  • Maks. griezes moments: 250 Nm

• Papildspindelis (tiešais piedziņas mehānisms):

  • Maks. piedziņas jauda: 29 kN (kā norādīts)

  • Maks. griezes moments: 250 Nm

  • Apgriezienu diapazons: 0–5000 apgr./min

• Frēzēšanas vārpsta (tiešais piedziņas mehānisms):

  • Maks. piedziņas jauda: 37 kW

  • Maks. griezes moments: 30 Nm

  • Apgriezienu diapazons: 0–12 000 apgr./min

• Instrumentu revolveris (tiešais piedziņas mehānisms):

  • Maks. piedziņas jauda: 10 kW

  • Maks. griezes moments: 30 Nm

  • Apgriezienu diapazons: 0–12 000 apgr./min

• Kinemātika un ass:

  • Augšējais šķērsvirziena slīdnis ar virpošanas/frēzēšanas vārpstu kā motora vārpstu; hidrauliskais fiksators virpošanas laikā

  • Y ass pārvietojums: +/- 120 mm

  • B-ass ar tiešo piedziņu: +/- 120°, hidrauliskais fiksators

• Instrumentu aprīkojums:

  • 40 pozīciju instrumentu magazīna, HSK-T63

  • 12 pozīciju radiālais revolveris ar tiešo piedziņu, BMT55P instrumentu interfeiss

• Vārpstas un nostiprināšana:

  • Augstas fiksācijas cilindrs ar velkamo cauruli galvenajam vārpstam

  • Pilna fiksēšanas cilindrs ar daļēji dobu fiksēšanu 66 x 550 mm dziļumā pretvārpstā

  • Programmējams nostiprināšanas spiediens galvenajam un pretvārpstam

  • Ārējā barošanas skalošana galvenajam un pretvārpstam

  • Mehāniska fiksēšanas bremze galvenajam un pretvārpstam

  • C-ass galvenajam un pretvārpstam

• Vadība un lietotāja saskarne:

  • SINUMERIK ONE / OPERATE, uz lietotni EMCONNECT balstīta lietotāja saskarne

  • 22 collu multitouch displejs

  • IPC ar 240 GB

  • SHOPTURN dialoga programmēšana

  • 3D simulācija un rasējumi

  • Atlikušā materiāla noteikšana

  • Atbloķēšana no ārējās atmiņas

  • CAD lasītājs (DXF imports)

  • TRANSMIT un TRACYL C-ass programmēšanai

  • USB interfeiss, tīkla disks (Ethernet)

  • Datoru tastatūra, ieskaitot HMI ātrās izvēles taustiņus

  • LED statusa josla

• Šķidrumi un palīgierīces:

  • 2 dzesēšanas šķidruma caurules ar spiedienu 25 bar

  • 2 skalošanas sūkņi ar spiedienu 4,3 bar

  • Vadības skapja gaisa kondicionēšanas iekārta

  • Dzesēšanas sistēma vārpstas motoriem, frēzēšanas vārpstai, B-ass griezes momenta motoram un revolvera tiešajam piedziņas mehānismam

  • Hidrauliskā vienība

  • Mašīnas apgaismojums

  • 8 izlīdzināšanas elementi

• Atgriezeniskā saite/mērījumi:

  • Stikla skalu sistēma: X1 (ieskaitot pneimatisko sistēmu), Y1, Z1, X2 (HT65-PM-G2 / 840D-sl)

Papildu aprīkojums

• Skaidu pārvaldība un filtrēšana:

  • Šarnīrveida lentu skaidu konveijers, izkraušanas augstums 1200 mm

  • Lentes filtrēšanas sistēma, 980 litri

  • Netīrā ūdens sūknis

• Vadības/uzraudzības iespējas:

  • BAOD-SL elektroniskais rokturis (pārnēsājams, ar magnētisku stiprinājumu Siemens kontrolieriem)

  • EMCO instrumentu lūzumu un nodiluma uzraudzība / B40D-SL

  • Bezvadu zonde / HSK urbja lūzuma kontrole BK-MICRO

  • 4-asu virpošana / līdzsvarota griešana (SINUMERIK opcija)

  • Alternatīvais galvenā vārpstas apgriezienu skaits (SINUMERIK opcija)

  • Revolveris kā aizmugurējais vārpstas turētājs (SINUMERIK opcija)

  • Pretvārpsta kā aizmugurējais vārpstas turētājs (SINUMERIK opcija)

• Stieņu padevējs (specifikācijas saskaņā ar sniegto informāciju):

  • Stieņa garums: 300–1200 mm

  • Stieņa diametrs: 10–104 mm

  • Materiāla atbalsta virsma (skats no priekšpuses): 800 x 1250 mm

  • Materiāla ietilpība: 12 stieņi ar diametru 65 mm

  • Maks. celtspēja: 400 kg (maks. 74 kg/stienis)

  • Taisnstūra formas materiāls: minimālais malas garums 6 mm; maksimālais perimetrs 105 mm

  • Sešstūra formas materiāls: SW 5 līdz 85 mm

  • Apļveida materiāls: <15 mm

  • Spiedstieņa atvilkšanas dziļums: 1470 mm

  • Enerģijas padeve: 24 V DC (saskarnes)

  • Izmēri: garums 1800 mm; platums 1315 mm

  • Slīdnes/spindeles augstums: 1090–1330 mm

  • Svars: apm. 620 kg

• Piederumi:
  Spīles, Hainbuch Centrotex M ātrās nomaiņas sistēma.
  Axzug SE100
  Axzug SE65
  Axfix SE 65
  Axfix SE100
  Stieņa vārpsta T210 GR0
  4 Bachen Futter INOFlex® VT-S 016 (160 futter)
  Preču vērtība aptuveni: 70 000 €

  Kā arī BMT 55 turētājs apakšā
  un 40 HSK savienojumi (preču vērtība aptuveni: 30 000)

• Komplektā ietilpst 3D zonde (HSK63)
