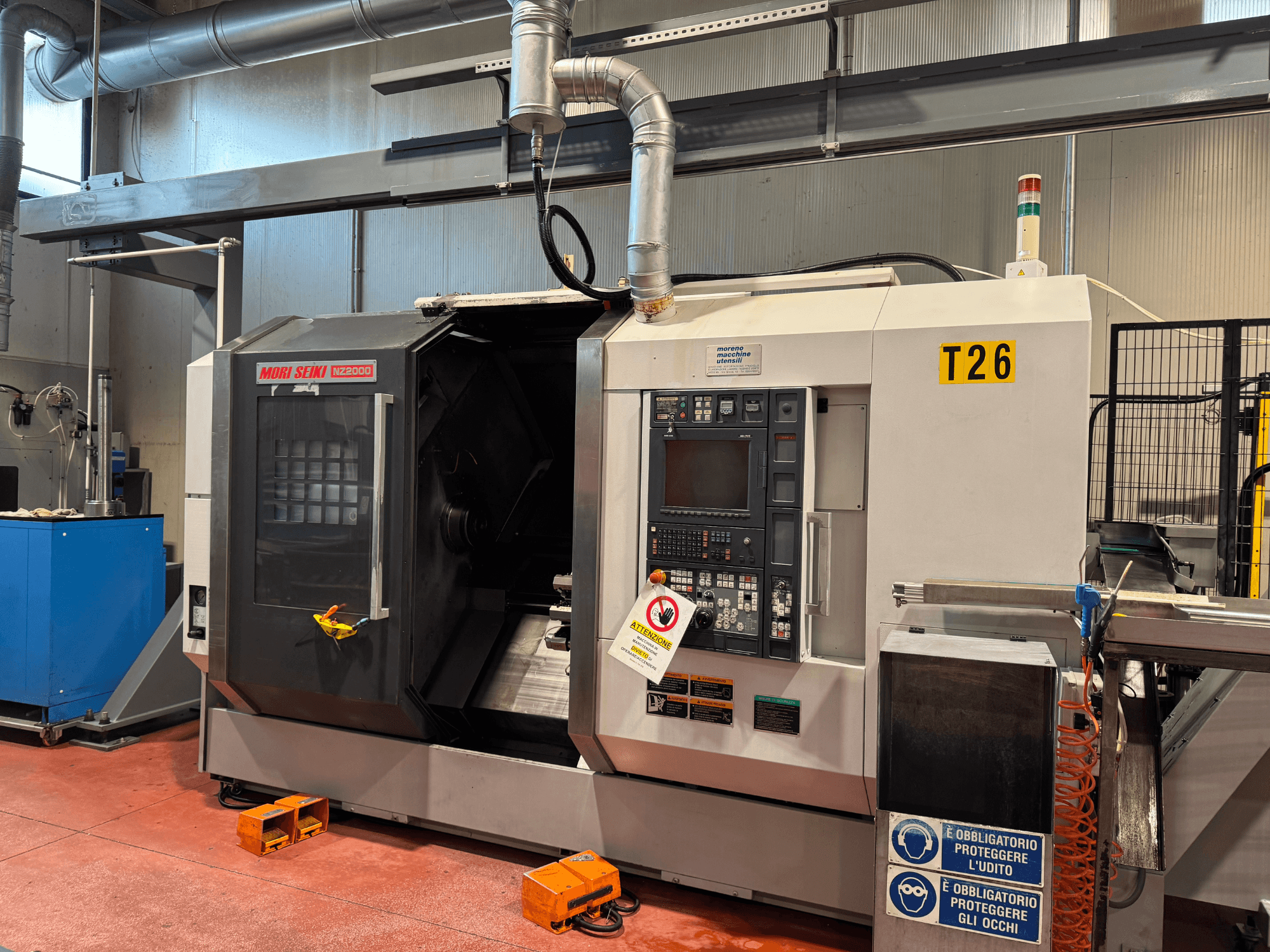

MORI SEIKI - NZ-2000/T2/Y2 IT-TUR-MOR-2008-00001

• Vadība/NC

  • Vadības bloks: MORI SEIKI MSX-701

  • NC sistēma: FANUC FS-31iA (MAPPS 3); MAPPS versija: 3

  • Programmatūra/funkcijas: Iekraušanas uzraudzība; Instrumentu darbības laika pārvaldība; Saglabājamo programmu skaits: 250; Lietotāja atmiņa: 250; Lietotāja atmiņa: 50 MB; Instrumentu nobīžu pāri: 99; Pielāgotie makro mainīgie: 600

  • Valodas: NC un MAPPS ekrāni itāļu valodā

• Elektrība/galamērķis

  • Spriegums: 380-480 V; Frekvence: 50 Hz; Galamērķis: Eiropa

• Mašīnas konfigurācija

  • Gultas garums: 800 mm

  • C ass uz abām vārpstām

  • 2 revolveri ar X-Y-Z asīm

  • Abi revolveri sākotnēji aprīkoti ar darbojošiem instrumentiem

  • Apakšējā revolvera dzīvā apstrāde pašlaik nedarbojas (virpošanas funkcijas ir kārtībā).

  • Piemērots sarežģītai daudzprocesu virpošanai un frēzēšanai.

• Vārpstas

  • Galvenā vārpsta (1. vārpsta)

    • Caurumu diametrs: 73 mm

    • Uzgriežņa tips: Caur caur caurumu: 65 mm; turētāja ražotājs: RAŽOTĀJS: KITAGAWA

    • C ass: Orientācija uz vārpstu: Ietverta; Orientācija uz vārpstu: (bez bloķēšanas); C ass bremze: iekļauta; C ass bremze: iekļauta

  • Apakšvārpsta (2. vārpsta)

    • Jauda: 25/22 kW; apgriezieni: 5000 apgr./min.

    • Caurumu diametrs: 73 mm

    • Skavas tips: Caur caur caurumu: 65 mm; Skava: 65 mm; Skavas izgatavotājs: Slīpmašīna: 8"; Skavas caur caur caurumu: 65 mm; Skavas izgatavotājs: RAŽOTĀJS: KITAGAWA

    • C-ass: Orientācija uz vārpstu: Ietverta; Orientācija uz vārpstu: (bez bloķēšanas); C ass bremze: iekļauta; C ass bremze: iekļauta

• Ass pārvietojumi

  • B: 810 mm

  • Maksimālais attālums starp vārpstas galiem: 1: 1,130 mm: 1,130 mm

• Turrets

  • Turret 1: asis X-Y-Z; 16 stacijas; iekļauta frēzēšanas funkcija; rotējošo instrumentu apgriezienu skaits: 6000 apgr./min; instrumentu montāža: Ar skrūvēm

  • Turret 2: asis X-Y-Z; 16 stacijas; frēzēšanas funkcija ir, bet nedarbojas; rotējošo instrumentu apgriezienu skaits: 6000 apgr./min; instrumentu montāža: Ar skrūvēm

  • Instrumentu maksimālais garums atpakaļgaitā: 155 mm (augšējais revolveris), 100 mm (apakšējais revolveris).

• Instrumentu iepriekšēja iestatīšana

  • Vārpstas 1 mašīnas iekšējais instrumentu iestatītājs: Manuālais (noņemams)

  • 2. vārpstas iekšējais instrumentu iestatītājs: Manuālais (noņemams)

• Dzesēšanas šķidrums/čips (integrēts mašīnā)

  • Augstspiediena dzesēšanas šķidruma sistēma: 635 W / 1040 W

  • Dzesēšanas šķidruma tips: Ūdenī šķīstošs

  • Caur vārpstiņu plūstošs gaiss: Iekļauts

  • Trombu novadīšanas virziens: Tiesības:

• Saskarnes:

  • Stieņu padevēja saskarne: Iekļauts (vairāku joslu padevēja specifikācija; LNS)

  • Robota saskarne: Iekļauts

• Valodas/dokumentācija

  • Rokasgrāmatas: Itāļu valodā

  • Dokumentācija: itāļu valodā: Atbilstības deklarācija; CE sertifikāts: uzstādīšanas, ekspluatācijas un apkopes rokasgrāmatas; CE sertifikāts

• Svarīga piezīme

  • Apakšējā torņa motorizētā instrumentu mehānisma funkcija ir bojāta abām mašīnām. T2 tornis pašlaik izmantojams tikai virpošanas operācijām.

Papildu aprīkojums

• Automatizācija/apkalpošana

  • RR Robotica iekraušanas portāls (iekļauts)

  • Iekraušanas paletes (iekļautas)

  • Darba iekrāvējs (2. vārpstas pusē)

  • Apstrādājamo detaļu izmetējs

  • Izkraušanas konveijers

  • Detaļu uztvērējs

  • Pielāgota augšējo durvju lūka portāla iekraušanai/izkraušanai (neoriģināla)

• Mikroshēmu/dzesēšanas perifērijas ierīces

  • Skaldņu vilkšanas tipa konveijers

  • Dzesēšanas šķidruma tvertne ar mazgāšanas sūkņiem

  • Papildu neoriģinālais 20 bāru augstspiediena sūknis

• Darbagaldi un darbarīki

  • Komplektā ietilpst galvenā vārpsta un sekundārā vārpsta turētāji (KITAGAWA 8" dobie).

  • Fiksētie instrumentu turētāji: kopā 8 (4 augšējie + 4 apakšējie)

  • Piedziņas instrumentu turētāji: 2 aksiālie, 2 radiālie.

• Elektriskie/pārējie

  • Ārējais mašīnas transformators

  • Signālgaismas tornis: 3 līmeņu (sarkans / pienaini balts / zaļš)

  • Dubultā skavas kājpārslēgs
