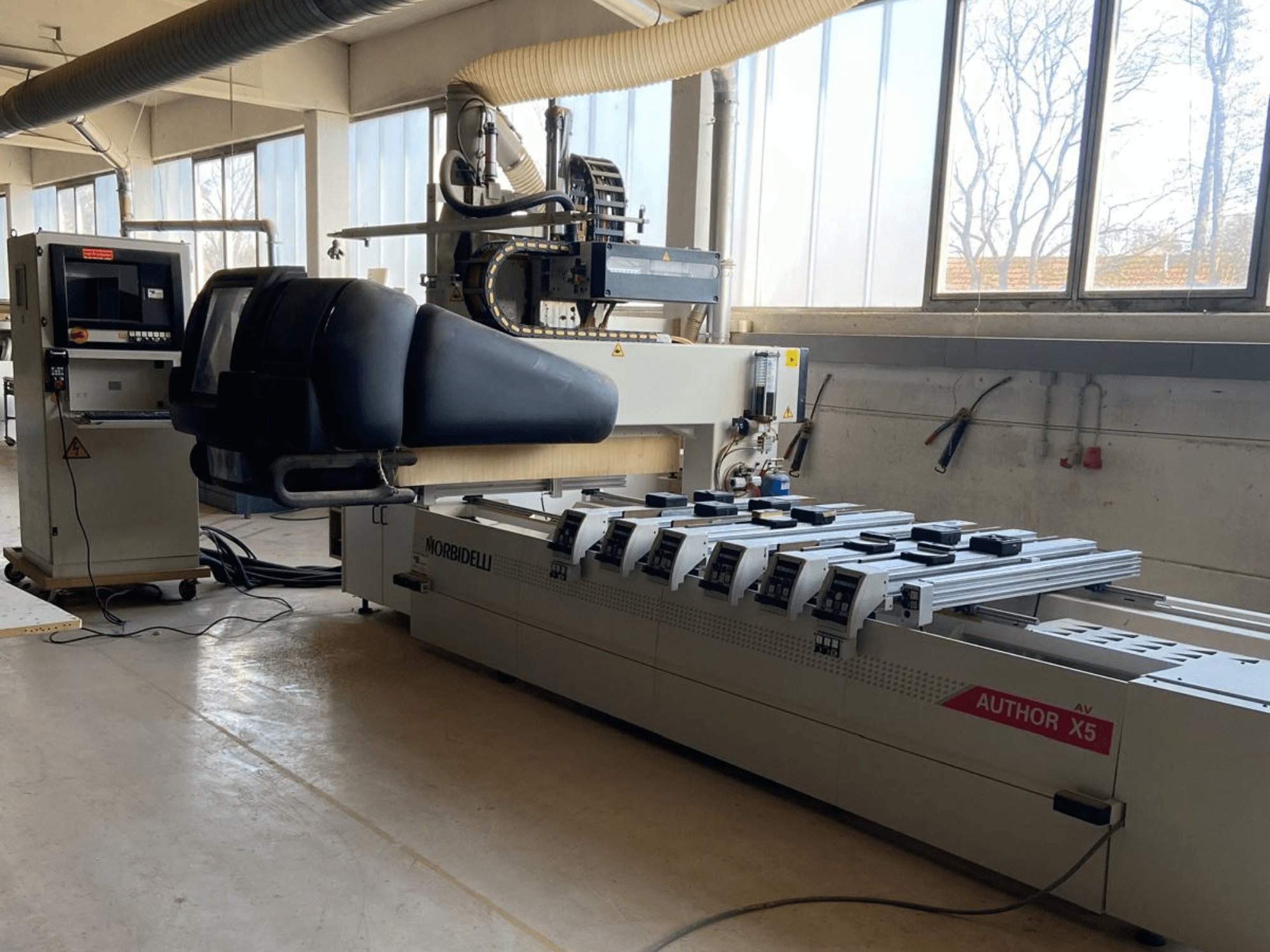

MORBIDELLI - Author X5DE-CNC-MOR-2008-00001

• Spriegums: 400 V

• Frekvence: 50 Hz

• Strāvas stiprums: 48 A

• Barošanas avots: 400 V, 50/60 Hz

• Jaudas patēriņš: 28 kVA

• Darba lauks: X 3050 mm, Y 1348 mm, Z 400 mm

• Ātrā ātruma mērījumi: X 50 m/min, Y 45 m/min, Z 22 m/min

• Piedziņas sistēma: lodveida skrūve X/Y/Z asīs.

• Svārsta apstrāde: jā

• Spindelis:: 1,5 mm, 2,5 mm: Frēzēšanas vārpsta: 5 asu Morbidelli frēzēšanas vārpsta

• C ass rotācija: 640 grādi

• B ass rotācija: +/- 100 grādi

• Invertora jauda: 18 kW

• Instrumentu turētājs: HSK 63F

• Minimālais attālums starp galdu un vārpstu: 40 mm

• Instrumentu mainītājs: aizmugurējā instrumentu telpa X asī

• Instrumentu mainītāja pozīcijas: 12

• Maksimālais instrumenta diametrs: 240 mm

• Maksimālais instrumenta garums: 220 mm

• Maksimālais instrumenta svars: 8 kg

• Darba galds: vakuuma iespīlēšanas sistēma

• Vakuuma spiediens: 3000 Paskāļu

• Vadības sistēma: NUM 1040

• Operētājsistēma: NUM NUM 10: Windows XP Professional

• Procesors: Procesors: 32 bitu Pentium

• RAM: vismaz 256 MB

• Cietais disks: vismaz 2 GB

• Ekrāns: Displeja izmērs: 17 collu

• Interfeiss: 17,5 collas: RS232

• Gaisa spiediens: 6 līdz 8 bāri

• Gaisa patēriņš: 250 NL/min

• Putekļu novadīšanas savienojums: 250 mm

• Gaisa nosūknēšanas ātrums: 30 m/s

• Iekārtas izmēri: aptuveni 5300 x 2200 x 2500 mm

• Nepieciešamā platība: aptuveni 6300 x 4000 x 3000 mm

• Drošības aprīkojums: CE prasībām atbilstoša aizsardzības sistēma

• Centrālā eļļošana: automātiska

• Urbšanas galva: 12 + 6 vārpstas

• Vertikālās vārpstas (Y virzienā): 5

• Vertikālās vārpstas (X virzienā): 5: 8

• Horizontālās vārpstas (X virzienā): 4

• Horizontālās vārpstas (Y virzienā): 2

• Vertikālais vārpstas solis: 32 mm

• Horizontālais vārpstas solis: 64 mm

• Urbšanas ātrums: 4000 apgr./min

• Urbjmašīnas jauda: 2,2 kW

• Urbjmašīnas turētājs: M10

• Pneimatiskais gājiens: 10 mm: 60 mm

Papildu aprīkojums

• Skaidu transportieris (iekļauts komplektā)

• Vakuumsūknis 250 m3/h
