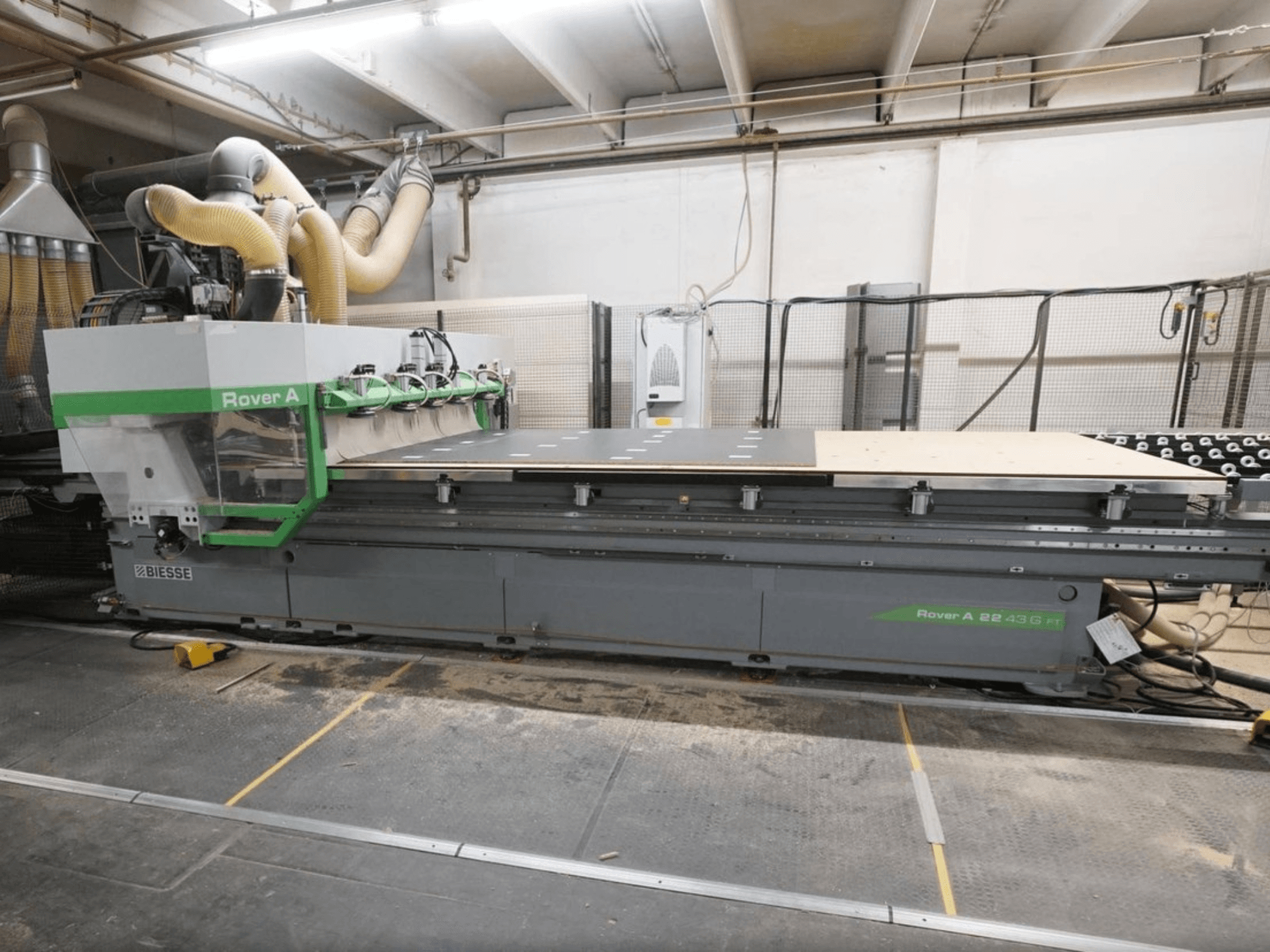

BIESSE - Rover A FT 2243 with WINSTORE 3D K1 Automatic Panel Storage SystemDE-CNC-BIE-2014-00001

Tehniskie dati

• Darba galda izmēri: 4 300 × 2 205 mm

• Maksimālais X ass ātrums: 80 m/min

• Maksimālais Y ass ātrums: 60 m/min

• Maksimālais Z ass ātrums: 20 m/min

• Z ass pārvietojums (3-/4-asu versija): 325 mm

• Z ass pārvietojums (5-asu versija): 430 mm

• Maksimālais darba gabala klīrenss Z virzienā: 170 mm

• Maksimālais atstarpes attālums starp detaļu un slīdošo roku: 120 mm

• X-/Y-ass piedziņa: zobrats un zobrata rāts

• Z ass piedziņa: lodveida skrūve

• Asu vadības sistēma: lineārās vadības sistēmas ar lodīšu gultņu blokiem

• Vakuuma sūkņa jauda: 300 m³/h pie 50 Hz

• Vakuuma sistēma: 20 neatkarīgas CNC vadāmas zonas

• Darba lauki: 2

• Fiksācijas zonas: 2 pa X

• Pneimatiskie apturētāji: 16

• Režģa galda solis: 30 mm

• Vakuuma moduļa izmēri: 132 × 146 mm

• Vakuuma moduļa augstums: 29 mm

• Vakuuma moduļa pagrieziena solis: 15°

• Gaisa spilvenu galda pūtējs: Jā

• Maksimālais viena paneļa biezums: 50 mm

• Minimālais viena paneļa biezums: 9 mm

• Maksimālais vairāku paneļu iekraušanas biezums: 20 mm

• Maksimālais vairāku paneļu izkraušanas biezums: 60 mm

• Aizsargplāksnes biezums: 8–25 mm

• Maksimālais paneļa svars: 200 kg

• Minimālais iekraujamā paneļa izmērs Y virzienā: 800 mm

• Izkraušanas konveijera garums: 4 800 mm

• Maksimālais izkraujamā paneļa garums: 4 300 mm

5-asu apstrādes vienība

• Asu skaits: 5 interpolācijas asis

• Instrumenta savienojums: HSK F63

• Dzesēšana: šķidruma dzesēšana

• Jauda S1: 11 kW / 15 HP pie 12 000 apgr./min.

• Jauda S6: 13 kW / 17,4 HP pie 12 000 apgr./min

• Maksimālais vārpstas apgriezienu skaits: 20 000 apgr./min

• C-ass rotācija: 360° nepārtraukta

• C-ass ātrums: 12,4 apgr./min

• B-ass pozicionēšanas diapazons: ±100°

• B-ass ātrums: 12,4 apgr./min

• Vārpstas gultņi: keramikas

• Piedziņas motors: bezsuku, digitāli vadīts

• Pārnesumkārba: harmoniskais reduktors

• Eļļošana: mūža eļļošana

Urbšanas galviņa

• Tips: BH 26 2L

• Maksimālais instrumentu skaits: 26

• Vertikālie urbšanas vārpstas: 16

• Vertikālo vārpstu izkārtojums: 8 collas X / 8 collas Y

• Vertikālo vārpstu solis: 32 mm

• Horizontālie urbšanas vārpstiņi: 4 ar dubultu izeju

• Horizontālo vārpstu asu attālums: 32 mm

• Rievotāji: 2

• Rievotāju virzieni: X / Y

• Rievotāju zāģu diametrs: 120 mm

• Maksimālais rievu dziļums: 25 mm

• Motora jauda: 1,7 kW pie 2800 apgr./min. / 3 kW pie 6000 apgr./min.

• Maksimālais urbšanas ātrums: 6 000 apgr./min.

Instrumentu magazīna

• Tips: revolverveida instrumentu magazīna

• Ietilpība: 16 instrumenti

• Atstarpe starp instrumentu pozīcijām: 114 mm

• Maksimālais instrumenta diametrs, kad magazīna ir pilna: 110 mm

• Maksimālais atsevišķa instrumenta svars: 7,5 kg

• Maksimālais kopējais instrumentu svars: 55 kg

Automātiska ielādēšana/izlādēšana

• Ielādēšanas virziens: uz priekšu

• Materiāla plūsma: no labās puses uz kreiso

• Iekraušanas/izkraušanas sistēma: B tips

• Piesūcekņi: 5

• Automātiskās iekraušanas jauda: līdz 3 paneļiem

• Slaucīšanas roka: Jā

• Automātiska galda tīrīšana: Jā

• Iekraušanas galds: Automātiska X/Y izlīdzināšana

• Izkraušanas konveijers: motorizēts

• Konveijera vadība: CNC vadība

• Konveijera gala noteikšana: fotoelements

WINSTORE 3D

• Sistēma: WINSTORE 3D K1

• Sistēmas garums: 16 000 mm

• Sijas garums: 8 000 mm

• Papildu moduļi: 3 000 / 6 000 / 8 000 mm

• Maksimālais sūkšanas rāmja garums: 5 200 mm

• Šķērsvirziena konveijeri: lentes tipa, 5 200 mm

• Paneļu pārvietošana: neapstrādāti un plāni paneļi

• Paneļu svara noteikšana: slodzes elements

• Minimālais paneļu platums, ko var apstrādāt: 450 mm
