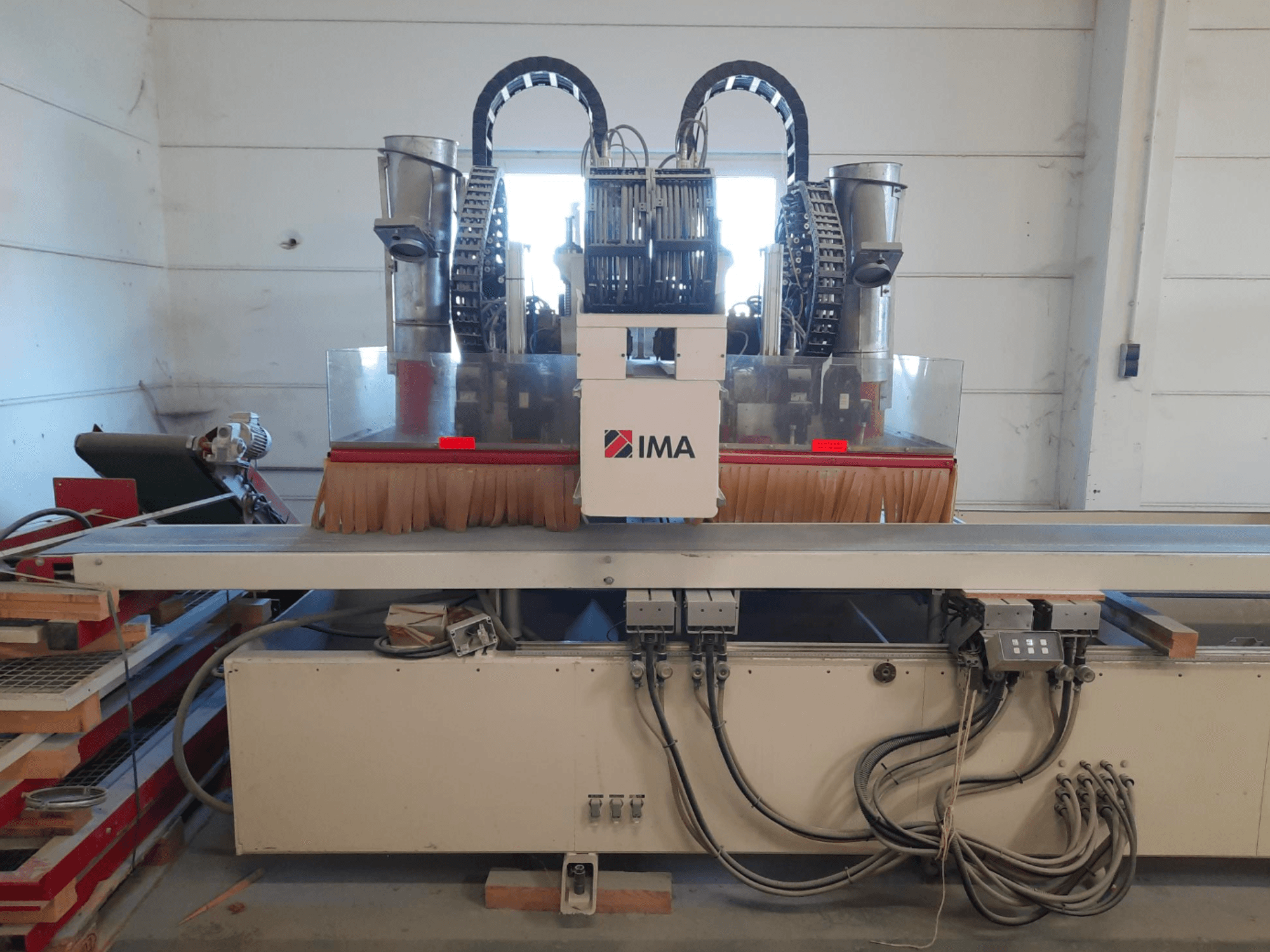

IMA - BIMA 610 VDE-CNC-IMA-1996-00002

• CNC vadības sistēma: NUM CNC vadības sistēma

• Piedziņas sistēma: Siemens SIMODRIVE 611

• Maksimālais detaļas garums: 4000 mm

• Minimālais detaļas garums: 150 mm

• Maksimālais detaļas platums: 1650 mm

• Minimālais detaļas biezums: 10 mm

• Maksimālais detaļas biezums: 65 mm

• Urbšanas vārpstas (X): 5

• Urbšanas vārpstas (Y): 11

• Maksimālais urbšanas diametrs: 45 mm

• Galvenā vārpstas jauda: 7,5 kW

• Galvenā vārpstas motors: ūdensdzesēts

• Instrumentu turētājs: HSK F63 DIN 69893

• Padeves piedziņas motora jauda: 4 kW

• Padeves ātrums: 1 500–18 000 mm/min

• Maksimālais instrumenta svars: 5 kg

• Maksimālā instrumenta fiksēšanas spēka: 10 000 N

• Darba spriegums: 400 V ±5 %

• Piegādes spriegums: 3/N/PE, 400 V, 50 Hz

• Frekvence: 50 Hz

• Kopējā pieslēgtā slodze: 33 kVA

• Nominālā jauda: 41 kW

• Nominālā strāva: 62 A

• Pieslēguma šķērsgriezums: 16 mm²

• Vadības spriegums: 24 V

• Vadības strāva: 52 A

• Saspiestā gaisa spiediens: 6–10 bar

• Gaisa pieslēgums: 1/2"

• Nepieciešamais gaisa patēriņš: 28 m³/h

• Putekļu nosūces savienojums: Ø100–300 mm

• Gaisa plūsma Ø100: 14 m³/min

• Gaisa plūsma Ø140: 28 m³/min

• Gaisa plūsma Ø160: 36 m³/min

• Gaisa plūsma Ø180: 46 m³/min

• Gaisa plūsma Ø200: 56 m³/min

• Gaisa plūsma Ø280: 105 m³/min

• Gaisa plūsma Ø300: 127 m³/min

• Putekļu nosūces atveru skaits: 1

• Iekārtas stāvoklis: Izjaukta, bet pilnībā darbspējīga

Papildu aprīkojums, kas nav iekļauts:

• Vakuuma bloka piesūcekņi (alumīnija) un bīdāmā konsole

• Divi frēzēšanas vārpsti sinhronai frēzēšanai ar integrētiem instrumentu mainītājiem

• Drošības nožogojums ar atbilstošajiem drošības paklājiem

• Vadības skapis un vadības pults

• Atkritumu konveijera lenta frēzētajiem posmiem
