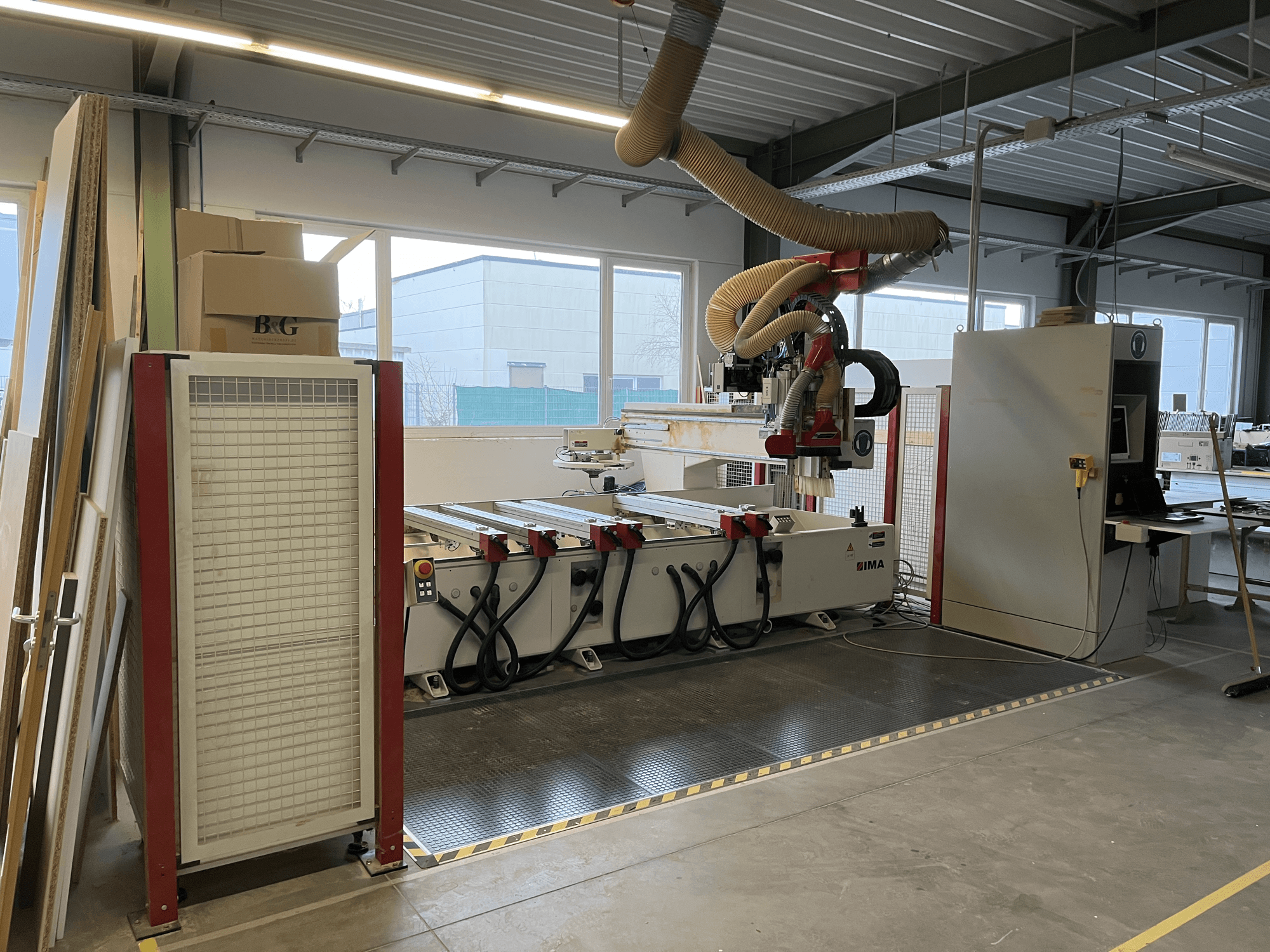

Šis 4 asu IMA BIMA 410 CNC kokapstrādes centrs ir ražots 2000. gadā. Tā darba laukums ir 3000 mm X un 1200 mm Y virzienā, maksimālais fiksācijas augstums ir 100 mm. Mašīna ir aprīkota ar automātisku centrālo eļļošanas sistēmu un maiņstrāvas servomotoru, kas nodrošina precīzu darbību. Ja vēlaties iegūt augstas kvalitātes kokapstrādes iespējas, apsveriet mūsu piedāvāto IMA BIMA 410 mašīnu. Sazinieties ar mums, lai saņemtu sīkāku informāciju.
Pārskats
- zīmols: IMA
- gads: 2000
- MODELIS: BIMA 410
- pielietojuma veids: CNC koka apstrāde
- Atrašanās vieta: Vācija
- iekārtas veids: CNC koka apstrādes centrs
Tehniskā informācija - IMA BIMA 410
Kustība
- Asu skaits: 4
- X ass pārvietošanās: 3000 mm
- Y ass pārvietošanās: 1200 mm
Papildus informācija
Darba zona X: 3000 mm
Darba zona Y: 1200 mm
Maksimālais stiprinājuma augstums Z1: 100 mm
Maksimālais apstrādājamās detaļas biezums Z2: atkarībā no aprīkojuma/ pielietojuma.
Galda augstums: aptuveni 1000 mm
Svārsta darbība X: 2 × 1400 mm
Brīvās telpas centrs X: 200 mm
Svārsta darbības alternatīva X: 2 × 900 mm
Brīvās telpas centra alternatīva X: 1200 mm
Mašīnas svars: aptuveni 6000 kg
Vadotņu sistēma: precīzas lineārās vadotnes, rūdītas aptuveni 62 HRC.
Centrālā eļļošana: automātiska visām galvenajām asīm un lodveida skrūvei.
Piedziņas sistēma: maiņstrāvas servomotori ar kodētāju
X/Y piedziņa: zobrats un zobratiņš
Z piedziņa: lodveida skrūve
padeves ātrums: 40 m/min
Ātrā kustība X/Y: 80 m/min
Ātrā Z-veida pārvietošanās: 25 m/min
Paātrinājums: 3 m/s²
Izvilkšanas savienojuma galvenais vārpsta: 300 mm
Ekstrakcijas savienojums urbšanas vārpstai: 120 mm
Gaisa ātrums: aptuveni 28 m/s
Gaisa tilpums: aptuveni 7080 m³/h
Vakuumsūkņa jauda: 100 m³/h
Saspiestā gaisa pieslēgums: 1/2"
Gaisa spiediens: 6 bāri
Vadības spriegums: 24 V līdzstrāvas
Pieslēgtā slodze: aptuveni 24 kVA
Barošanas avots: Jauda: 3/N/PE 400/230 V 50 Hz
Frekvences pārveidotājs: 0-480 Hz
Apkārtējās vides temperatūra: +15 līdz +35 °C
Vadības sistēma: IMATRONIC NT 231
Interpolācija: lineāra visās asīs, apļveida 2,5D
Izšķirtspēja: 0,001 mm
Vārpsta: HSK F63
Instrumentu iespiedspēks: 11000 N
Maksimālais instrumenta svars: 6 kg
Ātruma diapazons: 1500-18000 apgr.
Vārpstas jauda: 7,5 kW
Dzesēšana: dzesēšana ar ūdeni
CNC asis: Nica: 360° rotācijas leņķī
Instrumentu magazīna tips: plākšņu mainītājs
Instrumentu pozīcijas: 18
Maksimālais instrumentu garums: 150 mm
Maksimālais instrumenta diametrs: 100 mm (150 mm ar brīvajām соседajām pozīcijām)
Maksimālā slodze: 60 kg
Zāģa bloka motors: Jauda: 1,5 kW
Zāģēšanas ātrums: 5600 apgr./min
Zāģa asmens diametrs: maks. 150 mm
Urbšanas bloks: Drilling: 14 vārpstas
Vārpstas gājiens: 1,5 mm: Vītņvārpstas: 70 mm
Piedziņa: 2,2 kW
Ātrums: 3150 apgr./min
Maksimālais urbja diametrs: 20 mm
Adaptera galvas vārpstas: 4
Ātrums maks: 6000 apgr./min
Urbjmašīnas diametrs maks: 12 mm
Galda aprīkojums:
6 regulējami balsti
12 piesūcekņi 114 × 159 × 100 mm
6 piesūcekņi 125 × 75 × 100 mm
Vakuuma sistēma: 2 ķēžu iespīlēšanas sistēma
Elektriskā skapja izmēri: 2000 × 1800 × 600 mm
DEFEKTS: galvenā vārpsta vairs neatbrīvo maināmo urbšanas galviņu.
*Parādītie dati var atšķirties no faktiskajām vērtībām, par to jāpārliecinās tirdzniecības pārstāvim.
